Montage im 19"-Rack
C

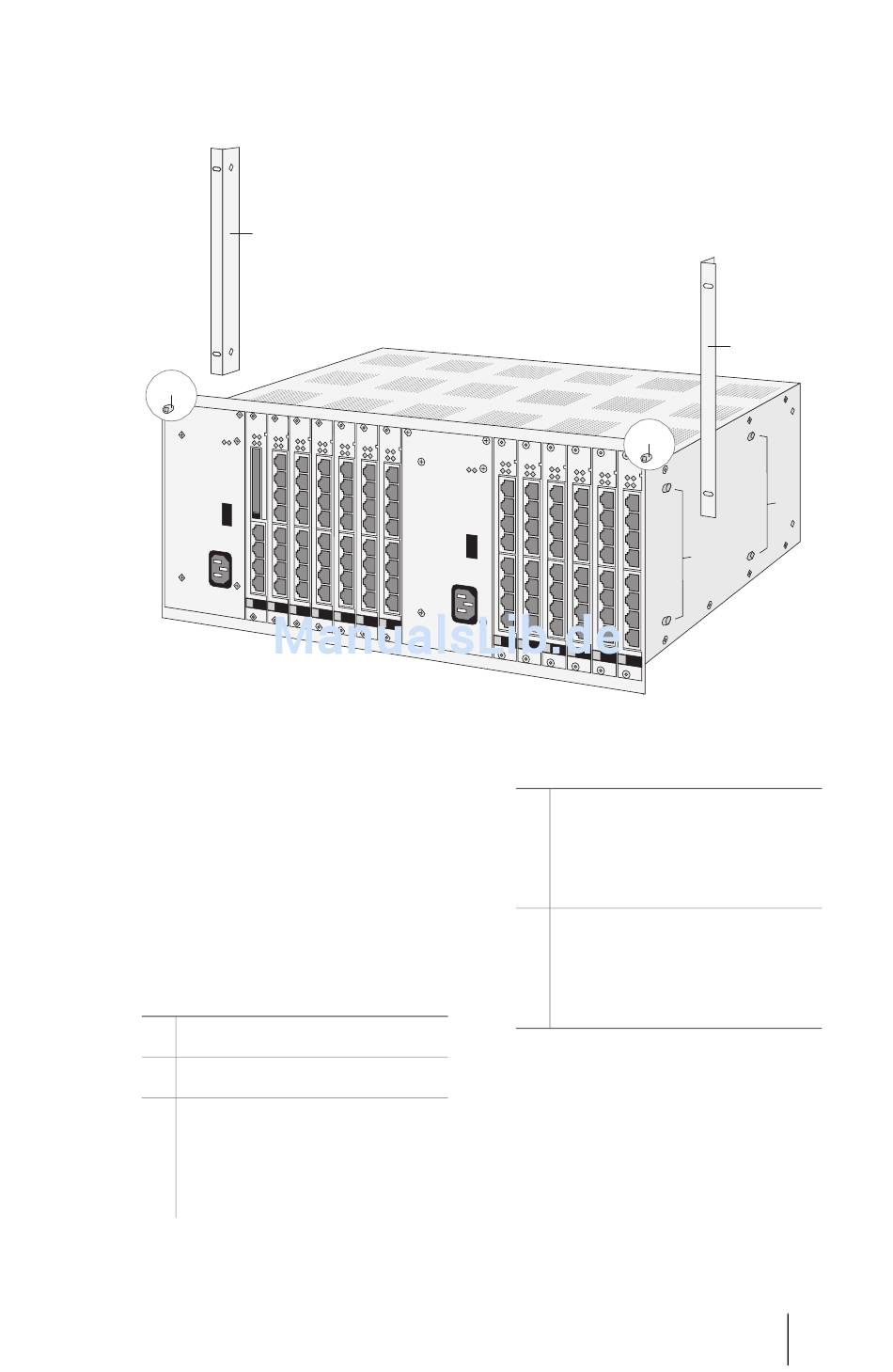

OpenCom 510: Befestigungspunkte am Frame 1-12
Die OpenCom 510 ist nur für den Ein-
bau in ein 19"-Rack-System vorgese-
hen.
Der Frame 1-12 bietet die abgebilde-
ten Befestigungspunkte für den Ein-
bau in ein 19"-Rack:
Legende
1
Befestigungswinkel links
2
Befestigungswinkel rechts
A
Anschraubbolzen für Befesti-
gungswinkel bei vorderer Mon-
tage (ca. 132 mm) der Anschraub-
holme im 19"-Rack
Installation
1
C
Legende
B
Anschraubbolzen für Befesti-
gungswinkel bei mittiger Mon-
tage (ca. 400 mm) der Anschraub-
holme im 19"-Rack
C
Anschraubpunkte auf der linken
und rechten Seite für Erdungsarm-
band bzw. Masseverbindung zwi-
schen Frame 1-12 und 19"-Rack
Hinweis: Falls die OpenCom 510
nicht als Standsystem montiert wer-
den soll, sondern eine Wandmontage
geplant ist, muss sie in ein entspre-
chendes handelübliches Wandge-
häuse mit 19" -Technik eingebaut
werden.
Montage im 19"-Rack
2
B
A
21
