Es sind keine Einstellungen auf
■
der Schnittstellenkarte
MT+S2M1-1 erforderlich.
Die Schnittstellenkarte
■
MT+S2M1-1 erhält ihre Soft-
ware vom System. Die Software
wird automatisch auf die
Schnittstellenkarte geladen,
nachdem die Karte installiert
wurde.
Die Reichweite beträgt 300 m.
■
Die Speisespannung beträgt
■
-42 V / 7 W und ist kurzschluss-
fest.
Pin-Belegung
Die Belegung des RJ45-Steckers für
die Leitungsschnittstelle (beschrif-
tet mit S2M, siehe Abbildung
MT+S2M1-1: Frontansicht auf
Seite 62) ist:
Pin-Nummer
Belegung
1
IN a
2
IN b
3
nicht verwendet
4
OUT a
5
OUT b
6
nicht verwendet
7
nicht verwendet
8
nicht verwendet
Baugruppen
Die Belegung des RJ45-Steckers für
die Speiseleitung (beschriftet mit
-42V, siehe Abbildung MT+S2M1-1:
Frontansicht auf Seite 62) ist:
Pin-Nummer
Belegung
1
nicht verwendet
2
nicht verwendet
3
-42 V
4
0 V
5
0 V
6
-42 V
7
nicht verwendet
8
nicht verwendet

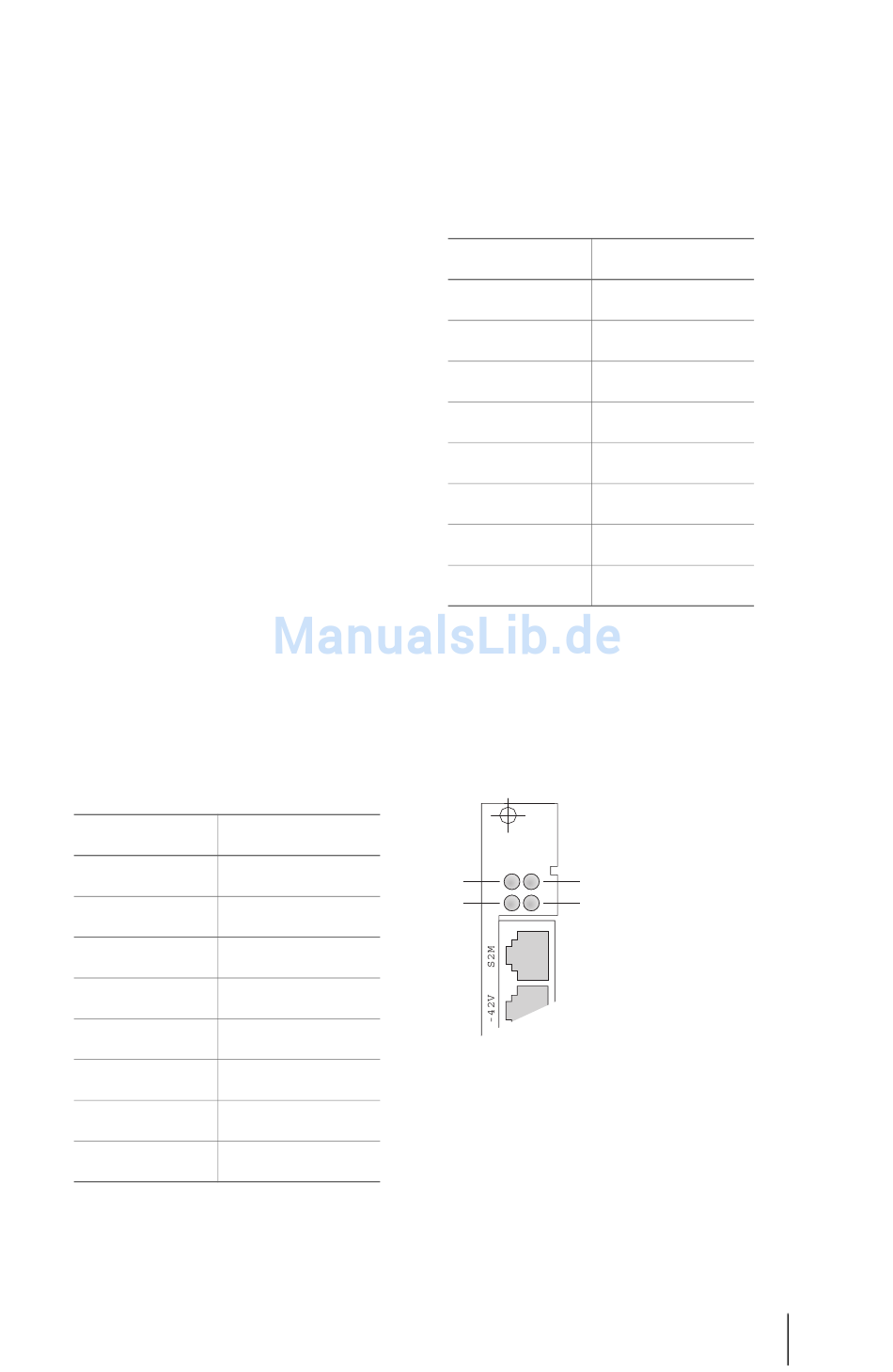

Betriebsanzeige
In der Frontblende der Schnittstel-
lenkarte MT+S2M1-1 sind vier
Leuchtdioden (LEDs) sichtbar.
MT+S2M1-1
1
3
2
4
MT+S2M1-1: LEDs
MT+S2M1-1
