COM-Anschluss
An den COM-Anschluss (Schnittstelle
V.24-1) auf der zentralen Steuerbau-
gruppe MC+1-3 können Sie einen PC
zur Übertragung von Verbindungs-
daten anschließen. Diese Verbin-
dungsdaten können mit dem Ge-
bührenerfassungsprogramm
OpenCount im Detail ausgewertet
werden.
Achtung! Die Länge der An-
schlussleitung für den COM-An-
schluss darf bis zu 3 Meter betragen.
Die V.24-Schnittstelle nutzt eine
Übertragungsgeschwindigkeit von
19.2 kbit/s.
Hinweis: Für den Anschluss an die
Schnittstelle V.24-1 benötigen Sie ein
spezielles Kabel (10-polig). Dieses Ka-
bel erhalten Sie beim DeTeWe-Ver-
trieb / Fachhändler.

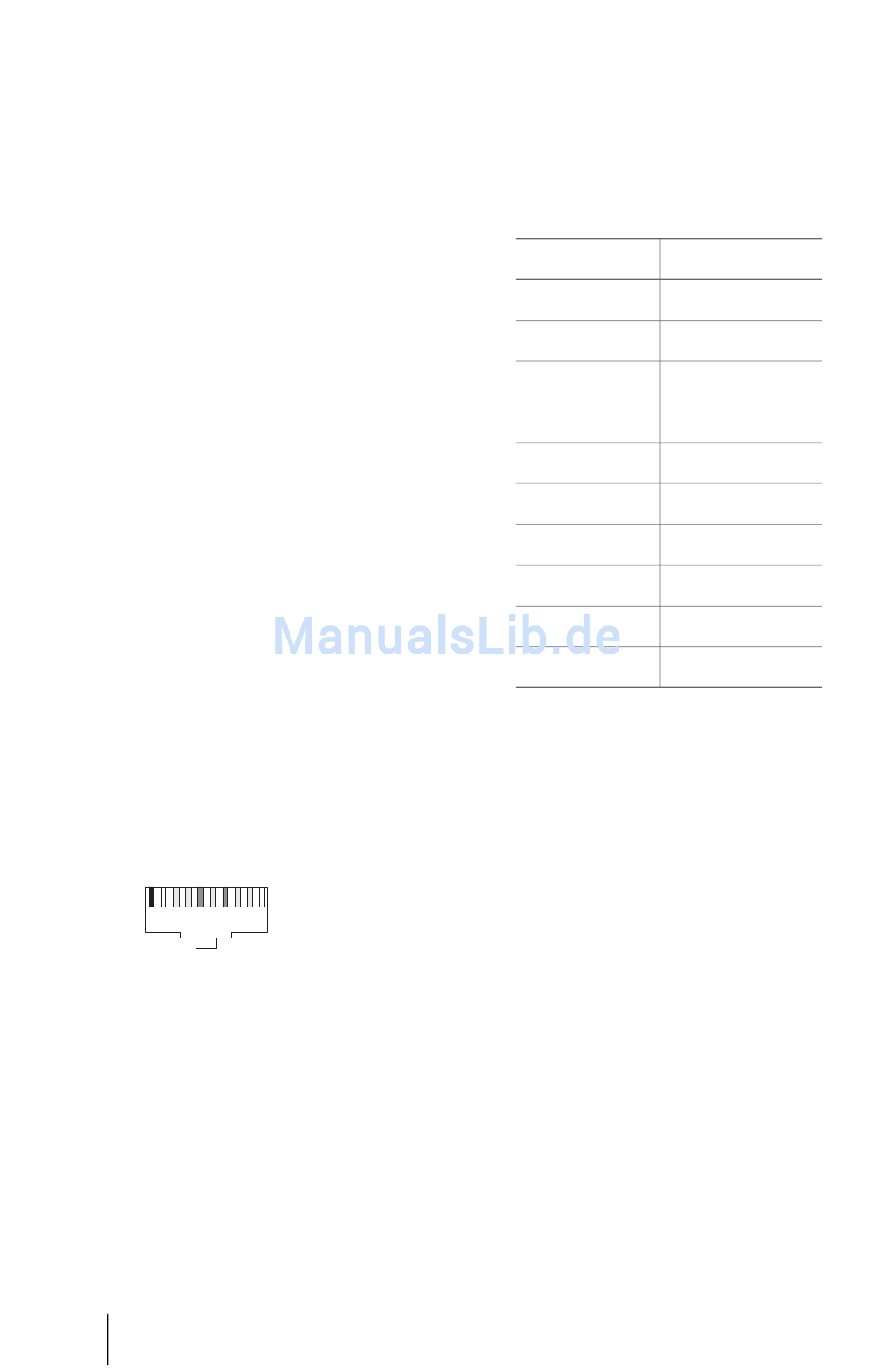

Pin-Belegung
1 2 3 4 5 6 7 8 9 10
Pin-Belegung der V.24-Schnittstelle
46
COM-Anschluss
Die folgende Tabelle listet die Pin-
Belegung der V.24-Schnittstelle.
Pin-Nummer
1
2
3
4
5
6
7
8
9
10
Schnittstellen und anschließbare Endgeräte
Belegung
GND (EED)
nicht verwendet
DTR
CTS
TXD
RTS
RXD
DSR
DCD
nicht verwendet
