MS+UPN2-8
Zweck/Einsatzbereich der
Baugruppe
Die Schnittstellenkarte MS+UPN2-8
stellt 8 U
-Schnittstellen zur Verfü-
pn
gung. An diese Schnittstellen kön-
nen Systemendgeräte und DECT-Ba-
sisstationen angeschlossen werden.
Die Schnittstellenkarte MS+UPN2-8
kann in jeden Steckplatz (1 bis 12)
der OpenCom 510 gesteckt werden
(siehe hierzu das Kapitel Steckplätze
ab Seite 22).
Technische Daten
Die Schnittstellenkarte
■
MS+UPN2-8 kann auch in einer
Slave-Anlage betrieben werden.
Im gesamten System können
■
maximal 48 RFPs (Radio Fixed
Parts, DECT-Basisstationen) an-
geschlossen werden.
Durch entsprechende DIP-Schal-
■
ter können für den Anschluss
von RFPs die U
pn
1+2, 3+4, 5+6 oder 7+8 zusam-
mengeschaltet werden.
Weitere Informationen finden
Sie im Kapitel Upn-Anschlüsse ab
Seite 38.
Die Schnittstellenkarte
■
MS+UPN2-8 erhält ihre Soft-
ware vom System. Die Software
Baugruppen
-Anschlüsse
wird automatisch auf die
Schnittstellenkarte geladen,
nachdem die Karte installiert
wurde.
Pin-Belegung
Die Pin-Belegung der U
stelle entnehmen Sie dem Kapitel
Upn-Anschlüsse ab Seite 38.

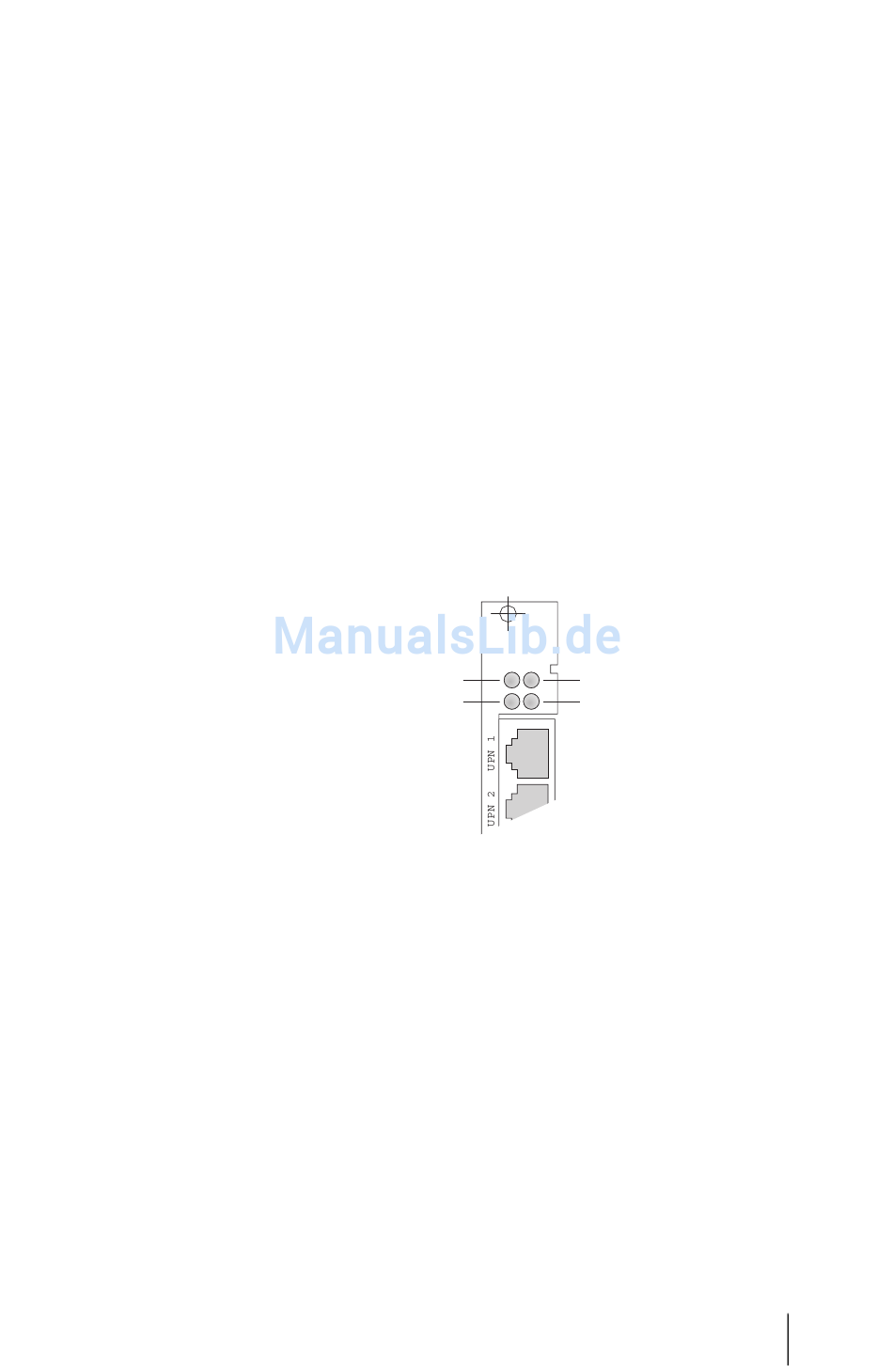

Betriebsanzeige
In der Frontblende der Schnittstel-
lenkarte MS+UPN2-8 sind vier
Leuchtdioden (LEDs) sichtbar.
MS+UPN2-8
1
3
2
4
MS+UPN2-8
-Schnitt-
pn
MS+UPN2-8
