DETEWE OpenCom 31lan Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

OpenCom 31lan
an der OpenCom xxx
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DETEWE OpenCom 31lan

Inhaltszusammenfassung für DETEWE OpenCom 31lan

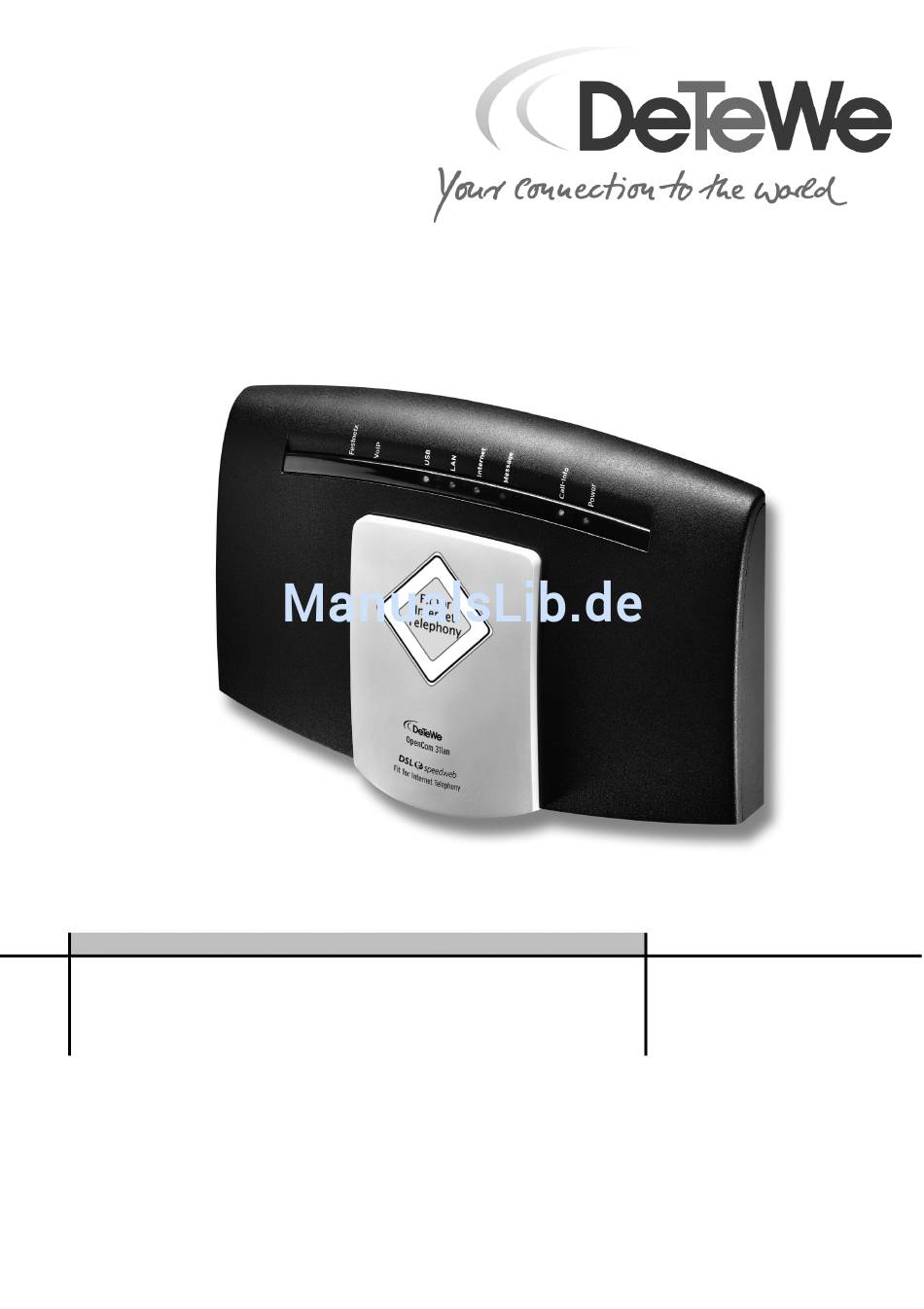

  • Seite 1 OpenCom 31lan an der OpenCom xxx Bedienungsanleitung...

  • Seite 2: Willkommen Bei Detewe

    Willkommen bei DeTeWe Vielen Dank, dass Sie sich für ein Produkt von DeTeWe entschieden haben. Unser Produkt steht für höchste Qualitätsansprüche, gepaart mit hochwertigem Design. Diese Bedienungsanleitung beschreibt die Funktionen der OpenCom 31lan und wird Sie beim Gebrauch Ihrer Anlage begleiten und dabei alle wesentlichen Fragen beantworten.

  • Seite 3: Anschlüsse

    OpenCom 31lan OpenCom 31lan OpenCom 31lan ISDN 230 V ~ Bedeutung der Leuchtdioden Die Leuchtdioden an der Oberseite der OpenCom 31lan haben folgende Bedeutung: • (grün) leuchtet: Die Stromversorgung ist vorhanden. Power • (grün) leuchtet: Es sind Verbindungsdaten gespeichert. Call-Info Call-Info (grün) blinkt: Überlaufwarnung bei mehr als 400 gespeicherten Datensätzen.
  • Seite 4 Im Überblick Symbole in der Bedienungsanleitung Sicherheitshinweis, wichtiger Hinweis. Telefonhörer abheben. Telefonhörer auflegen. Gespräch führen. Rufnummer oder Kennziffer wählen. Sie hören einen Quittungston. Ihr Telefon klingelt. Dreierkonferenz. Signaltaste (auch als Flash-oder Rückfragetaste bezeichnet) drücken. Mit der Stern-Taste schalten Sie ein Leistungsmerkmal ein oder aus.

  • Seite 5: Inhaltsverzeichnis

    Bedienfolge. Für weitere Einzelheiten sind Verweise auf die entsprechenden Seiten der Bedie- nungsanleitung angegeben. • Im Internet unter www.detewe.de finden Sie unter der Produktbezeichnung aktuelle Informationen zu diesem Gerät und den jeweils aktuellen Stand der Gerätedokumentation. Umgang mit der OpenCom 31lan....................9 Sicherheitshinweise ............................9...
  • Seite 6 Wandmontage ..............................33 Geräte anschließen ............................34 Wichtige Information...........................34 OpenCom 31lan an das ISDN-Netz/DSL anschließen................35 Analoge Geräte an die OpenCom 31lan anschließen ................36 PC an die OpenCom 31lan anschließen....................37 OpenCom 31lan an das Stromnetz anschließen..................37 Steckdose ...............................38 Weitere Geräte am S 0 -Bus ..........................38 Inbetriebnahme ........................39...
  • Seite 7 Inhaltsverzeichnis Automatischer Rückruf bei Nichtmelden (CCNR)..................53 MFV-Nachwahl ..............................54 Böswillige Anrufer identifizieren (MCID) ....................54 Erreichbar bleiben.............................55 Anrufweiterschaltung ..........................55 Anklopfen annehmen oder abweisen.......................57 Anklopfschutz einschalten..........................57 Anklopfschutz ausschalten .........................58 Tag/Nacht-Schaltung ...........................59 Besondere Einstellungen/Leistungsmerkmale ....................60 Sperrliste.................................60 Call-Through ..............................61 Internetzugang freigeben/ sperren......................62 Externberechtigung und Kurzwahlnummern ..................63 Notrufnummern............................64 Zeitkonto (Telefonie)............................64 Gesprächsdaten.............................64...
  • Seite 8 Inhaltsverzeichnis Konfiguration vom PC / Webkonfigurator....................78 Konfiguration der OpenCom 31lan mit einem PC ..................78 Verbindung herstellen ..........................79 Menü: ISDN-Grundeinstellungen.......................80 Menü: Analoge Anschlüsse .........................81 Menü: Anrufzuordnung (Tag/Nacht-Schaltung)..................84 Menü: Anrufweiterschaltung........................85 Menü: Anruffilter............................87 Menü: Kurzwahl ............................89 Menü: Weitere Merkmale..........................90 Menü: Verbindungsdaten ...........................92 Menü: Netzwerk............................93 Menü: Internet Zugang..........................96...
  • Seite 9 Inhaltsverzeichnis OpenCom Control ........................132 Allgemeines..............................132 Anzeigefeld OpenCom Control ........................133 Einstellungen OpenCom Control ......................134 Update von PC- und Anlagen-Software (FlashLoad)...............135 PC-Software ..............................135 FlashLoad (Update der Anlagensoftware/Firmware)................135 WinSuite ..........................137 Journal ................................137 Wahlhilfe ..............................137 Anrufbeantworter............................137 Eurofiletransfer............................137 Fax Center ..............................138 SMS/MMS Center............................138 Ausführliche Bedienungsanleitung......................138 Treiber für neue Betriebssysteme..................139 Installation auf Ihrem neuen PC mit dem neuen Betriebssystem.............139 Home-Netzwerk ........................140...
  • Seite 10 Technische Daten............................159 Glossar................................160 Hörtöne/Ruftakte ............................168 Installations-/Konfigurationshilfen......................169 PC-Basis-Installation...........................169 Netzwerk-Verkabelung..........................170 Netzwerk-Basis-Konfiguration .........................171 Internet-Zugangs-Konfiguration ......................172 Experten-Konfiguration..........................173 SIP-Konfiguration ............................174 Stichwortverzeichnis ............................175 Konformitätserklärung...........................179...

  • Seite 11: Umgang Mit Der Opencom 31Lan

    Der bestimmungsgemäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift. • Lassen Sie keine Flüssigkeit in das Innere der OpenCom 31lan eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein können. • Während eines Gewitters dürfen Sie die OpenCom 31lan nicht installieren und auch keine Lei- tungsverbindungen stecken oder lösen, um sich nicht der Gefahr eines elektrischen Schlages aus-...

  • Seite 12: Aufstellungsort

    PIN auf die Werkseinstellung (0 0 0 0) eingestellt und bietet deshalb keinen Schutz. Aufstellungsort Legen Sie die OpenCom 31lan auf eine flache, ebene Oberfläche oder montieren Sie sie an der Wand. Vermeiden Sie bei der Aufstellung die direkte Nähe von: •...

  • Seite 13: Stromversorgung / Netzausfall

    Umgang mit der OpenCom 31lan Stromversorgung / Netzausfall Dieses Produkt benötigt eine 230-V-Wechselspannungsversorgung. Der Strom ist bei diesem Pro- dukt nur abzuschalten, indem das Netzteil aus der Steckdose gezogen wird. Bei Stromausfall bleiben alle Speicherinhalte (Programm- und Anwenderdaten) ohne Änderung erhalten.

  • Seite 14: Überblick Und Basiswissen

    Die OpenCom31lan ist eine ISDN-Telefonanlage, mit der Sie bis zu 4 analoge Geräte und mehrere PCs mit einem ISDN-Mehrgeräteanschluss verbinden können. Aufgrund der verschiedenen Schnitt- stellen (USB und 10/100Base-TX) ist die OpenCom 31lan sowohl für den Einzelplatzbetrieb als auch für den Betrieb in einem bestehenden Netzwerk (LAN) geeignet.

  • Seite 15: Der Isdn-Anschluss

    DSS1. : An einem ISDN-Anschluss können Sie bis zu acht ISDN-Geräte betreiben. Wenn Sie neben Hinweis Ihrer OpenCom 31lan weitere ISDN-Geräte anschließen wollen, erkundigen Sie sich bitte bei Ihrem Fachhändler. ADSL Die notwendigen Zusatzgeräte (Splitter (BBAE) und Modem (NTBBA)) erhalten Sie zusammen mit den entsprechenden Anschlusskabeln und weiteren Informationen bei Ihrem Netzbetreiber.

  • Seite 16: Mehrfachrufnummern

    Nutzkanal des Anschlusses). Wenn ein Anrufer eine Ihrer MSNs anruft, signalisiert das ISDN Ihren ISDN-Geräten einen Anruf und zusätzlich die MSN, die der Anrufer gewählt hat. Ihre OpenCom 31lan kann diese Information auswerten und den Anruf bei einem oder mehreren der analogen An- schlüsse signalisieren.
  • Seite 17 Umgang mit der OpenCom 31lan Leistungsmerkmal ISDN OpenCom 31lan Beschreibung Rufumleitung Anrufe für eine Ihrer MSNs werden zu einer anderen Rufnummer umgeleitet Rückfrage intern Während einer Verbindung bei einem anderen internen oder externen Teilnehmer Rückfrage extern rückfragen Verbindungsübergabe Eine gehaltene Verbindung an einen...

  • Seite 18: Installation

    1 ISDN-Anschlusskabel, 1 PC-Verbindungskabel USB, 1 CD-ROM mit Installationssoftware für Windows 2000/ XP 1 Benutzerhandbuch für OpenCom 31lan (dieses Dokument) 1 Kurzanleitungen für analoge Endgeräte 1 Kurzanleitung „Der schnelle Weg zum Ziel“ Bei Anlagen mit Materialnummer 69883.031 bis 69883.204 (auf der Verpackung!) wird für die Ver- bindung zum DSL-Modem zusätzlich ein gekreuztes Kabel benötigt.

  • Seite 19: Stromnetz

    Kleinspannungs-Stromkreis) liefern und/oder der ETS 300 047 entsprechen. Der bestimmungsge- mäße Gebrauch von zugelassenen Geräten erfüllt diese Vorschrift. Endgeräte Um den vollen Leistungsumfang der OpenCom 31lan zu nutzen, sollten Sie nur analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion betreiben (Flashzeit 70 - 330 ms). Der PC Für die Installation der Treibersoftware /Konfigurationssoftware und WinSuite sind folgende Sys-...

  • Seite 20: Reihenfolge Der Inbetriebnahme

    1. Installieren Sie die Software auf Ihren PCs (siehe nächster Abschnitt) ohne diese mit der OpenCom 31lan zu verbinden. 2. Montieren und verkabeln Sie die OpenCom 31lan wie es im Kapitel „Details zur Montage” beschrieben ist. 3. Sie können nun bereits über das Festnetz telefonieren und angerufen werden. Es empfiehlt sich jedoch weitere Einstellungen (Konfiguration) vorzunehmen.

  • Seite 21: Software Installieren

    • für die OpenCom 31lan, welche die notwendige Software zum Betrieb der Betriebssoftware OpenCom 31lan incl. CAPI, CAPI Port, CAPI Control und TAPI-Treiber sowie die erforderlichen Trei- berdateien enthält. • ist ein Programmpaket, das Ihnen die folgenden Anwendungen auf Ihrem PC zur Verfü-...

  • Seite 22: Installation Der Pc-Software Mit Capi

    Dies gilt auch z. B. für Mailprogramme oder Virenscanner, die alle vorher deaktiviert wer- den müssen. 4. Legen Sie die CD-ROM „OpenCom 31lan“ in das Laufwerk des PCs. Es erscheint der folgende Bild- schirm (bei aktiviertem Autostart - ansonsten starten Sie bitte das Programm „Setup“ im Ver- zeichnis „OpenCom“...
  • Seite 23 Installation 4. In diesem Fenster können Sie die zu installierenden Programme und Dateien auswählen. Durch Klicken auf die sich verfärbenden Einträge startet das jeweilige Installationsprogramm. Klicken Sie auf „Softwareinstallation mit CAPI“. Es werden die Programmmodule für CAPI, TAPI, HomeNetControl und OpenCom Control instal- liert (s.
  • Seite 24 In der Autostart-Zeile sehen Sie jetzt die Programmsymbole für - CAPI - OpenCom Control und für - HomeNetControl Wenn Sie jetzt die USB-Verbindung zur OpenCom 31lan herstellen, wird die neue Hardware erkannt und das Installationsprogramm für die Treiber gestartet. Folgen Sie den Bildschirm- anweisungen.
  • Seite 25 Installation 8. Starten Sie das Setup-Programm auf der Installations-CD erneut (entweder durch Neueinlegen der CD oder durch Doppelklick auf „Setup“ im Verzeichnis „OpenCom“ auf der CD). 9. Klicken Sie auf „WinSuite“ Das Installationsprogramm für WinSuite wird gestartet. Folgen Sie den Anweisungen des Installationsprogramms. Bei Meldungen des Installations- Assistenten über vorgefundene Dateien neueren Datums lassen Sie diese bitte nicht überschrei- ben.
  • Seite 26 Installation Wählen Sie die Komponenten aus, die Sie benötigen. Durch Markierung der Checkbox ( ) Automati- können Sie die Anwendungen definieren, die automatisch beim Starten von scher Programmstart... Windows aktiviert werden sollen. Dadurch brauchen Sie die favorisierten Anwendungen nicht mehr manuell zu starten.
  • Seite 27 Installation Soll der Anrufbeantworter sofort nach dem Programmstart in Betrieb sein, aktivieren Sie die Check- box ( ). Tragen Sie die Zeit ein, die bis zur Rufannahme vergehen darf und die Zeit, die für eine Aufnahme zur Verfügung stehen soll. Soll bei einem Anruf auch ein akustisches Signal erzeugt werden, aktivieren Sie die Checkbox ( ).
  • Seite 28 Installation Soll Ihr Rechner sofort nach dem Programmstart für den Faxempfang bereit sein, aktivieren Sie die Checkbox ( ). Tragen Sie die Zeit ein, die bis zur Rufannahme vergehen darf. Machen Sie die Angaben für die Kopfzeile, die auf von Ihnen versendeten Faxen erscheinen soll. Klicken Sie auf Weiter Wählen Sie unter dem Rollbalken den Soundkartentyp aus (die Installationssoftware sollte die ein-...
  • Seite 29 Installation Ist die OpenCom 31lan nicht direkt an einen NTBA sondern an eine Telefonanlage angeschlossen, aktivieren Sie die Checkbox ( ). Tragen Sie die Kennzahl für die Amtsholung ein (Hilfe finden Sie in der Bedienungsanleitung der Telefonanlage). Dadurch stellt die Software abgehenden externen Rufnummern die Amtskennziffer voran.
  • Seite 30 Installation Damit haben Sie die Grundeinstellungen vorgenommen. Klicken Sie auf Fertig stellen Den Zugang zur WinSuite finden Sie jetzt über das Programmsymbol / -gruppe auf dem Desktop oder über „Start -> Programme -> WinSuite“.

  • Seite 31: Installation Der Pc-Software Ohne Capi

    1. Klicken Sie auf „Softwareinstallation ohne CAPI“. In diesem Fall werden lediglich die notwendigen Netzwerktreiber für eine Zusammenarbeit Ihres PCs mit der OpenCom 31lan sowie OpenCom Control und HomeNet Control installiert– eine CAPI- Installation wird nicht durchgeführt. Nach Abschluss der Installation besteht eine Netzwerkverbindung zur Anlage. Sie können dann im Internet surfen, den Web-Konfigurator auch über USB nutzen (IBM-kompatible PCs mit Win-...

  • Seite 32: Dokumentation

    Installationsprogramm für die Treiber gestartet. Folgen Sie den Bildschirm- anweisungen und verwenden Sie immer die Option „Automatische Suche“. Damit sind die Netzwerktreiber für die OpenCom 31lan installiert. Um die Anlage zu konfigurie- öffnen Sie Ihren Browser, geben Sie in die Befehlszeile „http://opencom“ oder „http://“ und die IP-Adresse der OpenCom 31lan (im Auslieferungszustand 192.168.69.254) ein (s.

  • Seite 33: Firmwareupdate Ohne Capi

    Installation Firmwareupdate ohne CAPI Mit dieser Funktion aktualisieren Sie die Firmware der OpenCom 31lan ohne eine CAPI-Installation auf Ihrem PC vorzunehmen (FlashLoad, besonders gut geeignet für z. B. Servicezwecke). Obwohl sich die Funktion auch über den USB-Anschluss durchführen lässt empfehlen wir den Anschluss der Anlage über LAN.

  • Seite 34: Details Zur Montage

    Gefahren für Personen und Sachen auszuschließen. Sorgen Sie jederzeit für freien Zugang zur Steckdose. Sehen Sie einen separaten Stromkreis für den 230 V~-Anschluss der OpenCom 31lan vor. Dann set- zen eventuelle Kurzschlüsse anderer Geräte der Haustechnik die OpenCom 31lan nicht außer Betrieb.

  • Seite 35: Tischaufstellung

    Installation Tischaufstellung Sie können die OpenCom 31lan einfach auf eine feste Unterlage legen, beispielsweise einen Tisch. Beachten Sie bitte, dass die Gummifüße der Anlage unter Umständen Spuren auf der Möbeloberflä- che hinterlassen können. Wandmontage Empfohlen werden: • Rundkopf-Schrauben 4 x 30 mm (Holzschrauben) •...

  • Seite 36: Geräte Anschließen

    Installation Geräte anschließen Wichtige Information Schließen Sie die OpenCom 31lan nicht bei Gewitter an. Verlegen Sie alle Kabel so, dass niemand darauf treten oder darüber stolpern, stürzen und sich ver- letzen kann. Achten Sie auch darauf, dass die Anschlussleitungen und Verbindungskabel nicht geknickt, gezogen oder mechanisch belastet werden.

  • Seite 37: Opencom 31Lan An Das Isdn-Netz/Dsl Anschließen

    Installation OpenCom 31lan an das ISDN-Netz/DSL anschließen Für die OpenCom 31lan besteht eine allgemeine Anschalterlaubnis. Sie können das Gerät daher unter folgenden Bedingungen selbst anschließen: • Das Gerät ist nur für den Euro-ISDN-Basisanschluss vorgesehen. Schließen Sie das Gerät auf kei- nen Fall an Leitungen oder Einrichtungen des analogen Netzes an.

  • Seite 38: Analoge Geräte An Die Opencom 31Lan Anschließen

    Öffnungen der Klemmen gesteckt (zum Stecken und Lösen einer Kabelader ist der Druckknopf oberhalb der Kabeleinführung zu drücken). Der Abstand zwischen OpenCom 31lan und den Endge- räten darf 150 m nicht überschreiten (bei Einsatz eines Kabels ø 0,6 mm, 2 Adern).

  • Seite 39: Pc An Die Opencom 31Lan Anschließen

    • Sorgen Sie dafür, dass die Steckdose und das Steckernetzteil leicht erreichbar sind, um das Ste- ckernetzteil bei Gefahr schnell aus der Steckdose ziehen zu können! Dies ist auch nötig, weil die OpenCom 31lan keinen eigenen Netzschalter hat. Eine völlige Trennung vom Netz erreichen Sie nur, indem Sie das Steckernetzteil ziehen.

  • Seite 40: Steckdose

    Schreibmaschinen, Klimageräten, Heizlüftern, Staubsaugern und Kühlschränken bekannt. Beachten Sie deshalb: • Schließen Sie die OpenCom 31lan an einer Steckdose an, die möglichst weit von den Steckdosen für die oben genannten Geräte entfernt ist. Am besten wäre ein eigener Stromkreis für die OpenCom 31lan.

  • Seite 41: Inbetriebnahme

    Inbetriebnahme Einstellen des Wahlverfahrens Analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion werden automatisch erkannt. Sie brauchen keine Einstellungen vorzunehmen. Analoge Geräte mit dem Wahlverfahren IWV müssen Sie vor dem ersten Gebrauch anmelden: Neh- men Sie am Telefon den Hörer ab und wählen Sie eine beliebige Ziffer außer der 1. Legen Sie dann den Hörer auf.

  • Seite 42: Grundeinstellungen Bei Auslieferung

    • Es ist kein Internetzugang konfiguriert und folglich auch keine Internet-Telefonie möglich. • Es ist kein VoIP-Account eingerichtet. Es wird empfohlen, die OpenCom 31lan vor dem ersten Benutzen nach Ihren individuellen Bedürf- nissen zu konfigurieren (siehe Kapitel „ Konfiguration“). Der Auslieferungszustand kann jederzeit wiederhergestellt werden (siehe Kapitel „Konfiguration“).

  • Seite 43: Telefonieren

    Telefonieren Allgemeines Um alle Leistungsmerkmale zu nutzen, müssen die Geräte auf das Wahlverfahren MFV (Mehrfre- quenzwahlverfahren) mit Flash eingestellt sein. Geräte mit dem Wahlverfahren IWV (Impulswahlver- fahren) können Funktionen, die die R-, Stern- oder Raute-Taste benötigen, nicht ausführen. Anrufe entgegennehmen Ihr Telefon klingelt: Internanruf oder Externanruf.

  • Seite 44: Automatisches Und Manuelles Belegen Der Externen Wählleitung

    Telefonieren Automatisches und manuelles Belegen der externen Wählleitung Je nach Ihren Anforderungen können Sie Ihre OpenCom 31lan so konfigurieren, dass nach Abheben des Hörers die externe Wählleitung automatisch belegt wird oder Sie manuell mit der Kennziffer 0 belegen müssen. (Lieferzustand): Sie hören nach Abheben des Hörers den externen Automatische Belegung Wählton und können sofort eine externe Rufnummer wählen.

  • Seite 45: Intern Anrufen

    Telefonieren Intern anrufen Ein internes Gespräch ist ein kostenfreies Gespräch mit einem Teilnehmer, der an dieselbe OpenCom 31lan angeschlossen ist wie Sie selbst. Sie können auf diese Weise neben den angeschlossenen analogen Endgeräten auch die angeschlos- senen PCs erreichen. Dadurch sind Verbindungen zwischen z. B. PC und Faxgerät oder Telefon und auf einem PC eingerichteten Anrufbeantworter möglich.

  • Seite 46: Extern Anrufen

    Telefonieren Extern anrufen Zusammen mit Ihrem ISDN-Anschluss erhielten Sie von Ihrem Netzbetreiber die Rufnummern für Ihren Anschluss (ISDN-Rufnummer/MSN) mitgeteilt. Die Speicherung und Zuordnung dieser Ruf- nummern geschieht im Konfigurator (s. ab Seite 80). Haben Sie Ihre ISDN-Rufnummern/ MSN dort gespeichert, können Sie bei externen Gesprächen eine MSN gezielt belegen.

  • Seite 47: Externgespräch Mit Gezielter Belegung

    Telefonieren Externgespräch mit gezielter Belegung der externen Wählleitung (Lieferzustand): Bei automatischer Belegung Nehmen Sie den Hörer ab. Sie hören den externen Wählton. Drücken Sie die Signal-Taste Drücken Sie zweimal die Stern-Taste gefolgt von der Kennziffer 1 bis 4 für einen bestimmten VoIP-Account (s.

  • Seite 48: Anrufen Mit Kurzwahlnummern

    Telefonieren Anrufen mit Kurzwahlnummern Die OpenCom 31lan stellt Ihnen 300 Kurzwahlziele zur Verfügung. Die Eingabe der Kurzwahlziele sowie die Zuordnung der Kurzwahlnummer bzw. des Namens (notwendig für den Abruf mittels Vanity-Eingabe) erfolgen im Konfigurator. Die Auswahl erfolgt je nach Kennziffer über die dreistellige Kurzwahlnummer (000…299) oder mit Hilfe der Vanity-Eingabe.

  • Seite 49: Rückfrage

    Telefonieren Schließen Sie die Eingaben mit der Raute-Taste ab. Die zugehörige Rufnummer wird gewählt. Führen Sie das Gespräch Rückfrage Sie möchten ein Gespräch halten, um ein Rückfragegespräch zu führen. Der gehaltene Teilnehmer kann Ihr Rückfragegespräch nicht mithören. Der Externanrufer hört, während er „gehalten“ wird, eine Ansage der Vermittlungsstelle.

  • Seite 50: Gespräch In Der Opencom 31Lan Weitergeben

    Telefonieren Gespräch in der OpenCom 31lan weitergeben Sie können Gespräche über die OpenCom 31lan auf folgende Art weitergeben: Intern nach intern, intern nach extern und extern nach intern. Gespräch ohne Ankündigung weitergeben Sie möchten ein Gespräch intern weitergeben ohne vorher mit dem Teilnehmer zu sprechen.

  • Seite 51: Gespräch In Der Vermittlungsstelle Weitergeben

    Telefonieren Gespräch in der Vermittlungsstelle weitergeben Ist der ISDN-Dienst „ECT“ für Ihren Anschluss verfügbar und aktiviert (siehe Konfigurator, „Weitere Merkmale“ auf Seite 91), können Sie ein externes Gespräch auch an einen externen Teilnehmer weitergeben. Erkundigen Sie sich bitte über „ECT“ bei Ihrem Netzbetreiber. „ECT“ zwischen zwei externen Teilnehmern über Internet-Telefonie (VoIP) ist nicht möglich.

  • Seite 52: Mit Zwei Gesprächspartnern Abwechselnd Sprechen (Makeln)

    Telefonieren : Wenn Sie ein externes Gespräch mittels ECT an externe Teilnehmer weitergeben, werden Hinweis die Verbindungen in der Vermittlungsstelle zusammengeschaltet und (bei selbstgewählten Verbin- dungen) Ihrem Entgeltkonto berechnet. Sie haben dabei keine Kontrolle, wie lange das vermittelte Gespräch dauert. Wollen Sie die ECT-Funktion ausschalten, können Sie diese Einstellung im Konfigu- rator vornehmen.

  • Seite 53: Mit Zwei Gesprächspartnern Gleichzeitig Sprechen (Dreierkonferenz)

    Telefonieren Externe Gespräche ohne Gesprächsweitergabe (ECT) Beim Makeln: Wenn Sie im Gespräch mit zwei Externteilnehmern den Hörer auflegen, ist das aktuelle Gespräch beendet,der gehaltene Teilnehmer meldet sich mit Wiederanruf. Externe Gespräche mit Gesprächsweitergabe (ECT) Beim Makeln: Wenn Sie in Gespräche mit zwei Externteilnehmern den Hörer auflegen, werden die beiden externen Teilnehmer verbunden.

  • Seite 54: Heranholen Von Anrufen (Pick Up)

    Zum anderen gehaltenen Teilnehmer schalten Sie durch erneute Eingabe von Signal-Taste und Kennziffer 2. Heranholen von Anrufen (Pick up) Sie können einen externen Anruf heranholen, wenn ein anderes Telefon an der OpenCom 31lan klin- gelt: Heben Sie den Hörer Ihres Telefons ab.

  • Seite 55: Automatischer Rückruf Bei Besetzt (Ccbs)

    Telefonieren Automatischer Rückruf bei Besetzt (CCBS)* Wenn der angerufene externe Teilnehmer besetzt ist, können Sie sich signalisieren lassen, sobald seine Leitung wieder frei ist. Ihr Telefon klingelt 20 Sekunden, wenn der Teilnehmer sein Gespräch beendet hat. Wenn Sie den Hörer abheben, wird die Rufnummer des zuvor besetzten Teilnehmers automatisch gewählt (MSN muss eingerichtet sein).

  • Seite 56: Mfv-Nachwahl

    Telefonieren MFV-Nachwahl MFV-Nachwahl ist nur bei bestehenden Verbindungen möglich, zum Beispiel, wenn Sie durch eine automatische Ansage aufgefordert werden, Ziffern und Zeichen (1 bis 0, *und #) nachzuwählen, bei Faxabruf, bei Fernabfrage des Anrufbeantworters, bei Kommunikation mit einer Voice-Mailbox oder bei anderen Anwendungen.

  • Seite 57: Erreichbar Bleiben

    Telefonieren Erreichbar bleiben Anrufweiterschaltung Sie können Anrufe von einem internen zu einem externen Gerät oder von einem internen zu einem anderen internen Gerät umleiten. Je nach Konfiguration wird die Anrufweiterschaltung in der Open- Com 31lan oder in der Vermittlungsstelle (entgeltpflichtig) durchgeführt. Für die interne Anrufwei- terschaltung muss im Konfigurationsmodus die „Anrufweiterschaltung in der Anlage“...
  • Seite 58 Telefonieren Anrufweiterschaltung einschalten Heben Sie den Hörer ab. Drücken Sie die Signal-Taste (bei automatischer Leitungsbelegung). Drücken Sie die Stern-Taste und wählen Sie die Kennziffern für die Art der Anrufweiterschal- tung: „Sofort“ – „Nach Zeit“ – „Bei Besetzt“ Drücken Sie die Stern-Taste und geben Sie die Zielnummer für die Anrufweiterschaltung ein: eine interne Rufnummer oder eine externe Rufnummer ohne „0“...

  • Seite 59: Anklopfen Annehmen Oder Abweisen

    Telefonieren Anklopfen annehmen oder abweisen Sie telefonieren und ein externer Teilnehmer ruft Sie an. Der Ruf wird Ihnen als Anklopfton signali- siert. Sofern vom Anrufer und Ihrem Netzbetreiber unterstützt wird Ihnen die Rufnummer im Dis- play angezeigt (Clip off Hook). Interne Anrufer erhalten immer den Besetztton, wenn Sie ein anderes Gespräch führen.

  • Seite 60: Anklopfschutz Ausschalten

    Telefonieren Wählen Sie die Kennziffern 43. Drücken Sie die Raute-Taste. Sie hören den positiven Quittungston. Legen Sie den Hörer auf. Anklopfschutz ausschalten Heben Sie den Hörer Ihres Telefons ab. Drücken Sie die Signal-Taste (bei automatischer Leitungsbelegung). Drücken Sie die Stern-Taste. Wählen Sie die Kennziffern 43.

  • Seite 61: Tag/Nacht-Schaltung

    Telefonieren Tag/Nacht-Schaltung Sie können im Konfigurator eine alternative Rufzuordnung programmieren. Von einem angeschlos- senen analogen Endgerät können Sie zwischen den Varianten 1 (z. B. Tagschaltung) und 2 (z. B. Nachtschaltung) umschalten oder eine automatische zeitgesteuerte Umschaltung aktivieren. Die Programmierung der Umschaltzeiten erfolgt im Konfigurator. Heben Sie den Hörer Ihres Telefons ab.

  • Seite 62: Besondere Einstellungen/Leistungsmerkmale

    Telefonieren Besondere Einstellungen/Leistungsmerkmale Sperrliste Sie können für alle angeschlossenen analogen Endgeräte eine gemeinsame Sperrliste programmie- ren. Diese Sperrliste bietet Platz für 25 Rufnummern bzw. Rufnummernteile. Die Programmierung erfolgt im Konfigurator. Mit Hilfe dieser Sperrliste können Sie beispielsweise verhindern, dass mit „0190”...

  • Seite 63: Call-Through

    Telefonieren Call-Through Sie können in Ihrer OpenCom 31lan eine Rufnummer festlegen, die auf einen Anruf mit der Bereit- stellung eines zweiten Kanals zur Weiterwahl (Call-Through) reagiert. Die Kennzeichnung der betref- fenden Rufnummer erfolgt im Konfigurator und ist vor dem Einschalten von Call-Through dort ein- zurichten.

  • Seite 64: Internetzugang Freigeben/ Sperren

    Wählen Sie von extern Ihre dafür vorgesehene Rufnummer an. Sie hören den externen Wähl- ton. Geben Sie die PIN der OpenCom 31lan ein. Bei Eingabe einer falschen PIN wird die Verbin- dung abgebrochen. Wählen Sie nun die gewünschte Rufnummer. Das Gespräch wird aufgebaut.

  • Seite 65: Externberechtigung Und Kurzwahlnummern

    Telefonieren Internetzugang freigeben Heben Sie den Hörer Ihres Telefons ab. Drücken Sie die Signal-Taste (bei automatischer Leitungsbelegung). Geben Sie die Kennziffern 731 ein. Legen Sie den Hörer auf. Haben Sie die Checkbox „Internet-Verbindung daueraktiv halten“ im Menü „Netzwerk“, s. Hinweis: Seite 93 markiert, wird die Verbindung nach kurzer Zeit automatisch wieder hergestellt.

  • Seite 66: Notrufnummern

    112). Gesprächsdaten Ihre OpenCom 31lan speichert bis zu 500 Datensätze Ihrer kommenden und gehenden Verbindun- gen (über ISDN und Internet-Telefonie/VoIP). Die Datenerfassung wird in OpenCom Control und an der Call-Info-LED der Anlage signalisiert (siehe Seite 133). Sind 500 Datensätze gespeichert, werden die ältesten Einträge überschrieben.

  • Seite 67: Konfiguration

    Im Konfigurationsmodus hören Sie nach Abheben des Hörers immer den internen Sonderwählton (Tonfolgen siehe Seite 168). Wenn Sie versuchen, die OpenCom 31lan von einem Telefon zu konfigurieren, während gerade eine Konfiguration vom PC oder von einem anderen angeschlossenen Telefon durchgeführt wird, erhal-...

  • Seite 68: Konfigurationsmodus Aufschließen

    Konfiguration Konfigurationsmodus aufschließen Heben Sie den Hörer Ihres Telefons ab. Drücken Sie die Signal-Taste (bei automatischer Leitungsbelegung). Sie hören den internen Wählton. Wählen Sie die Kennziffer 8. Drücken Sie die Stern-Taste. Geben Sie Ihre PIN ein (im Auslieferungszustand 0000). Drücken Sie die Raute-Taste. Sie hören den positiven Quittungston.

  • Seite 69: Persönliche Geheimzahl (Pin) Ändern

    Konfiguration Persönliche Geheimzahl (PIN) ändern Sie benötigen die Persönliche Identifikations-Nummer (PIN), um den Konfigurationsmodus freizu- schalten. Im Auslieferungszustand ist die PIN „0000“. Es empfiehlt sich, die PIN zu ändern und die neue Kennziffernfolge an einem sicheren und geheimen Ort aufzubewahren. Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

  • Seite 70: Rufzuordnung

    Konfiguration Geben Sie Ihre erste Rufnummer ohne Ortskennzahl ein. Drücken Sie die Raute-Taste. Sie hören den positiven Quittungston. Legen Sie den Hörer auf. Speichern Sie alle weiteren Rufnummern (gegebenenfalls bis zur zehnten) ebenso. Wenn Sie eine Rufnummer gezielt löschen wollen, geben Sie nach der Kennziffer keine Rufnummer ein und bestätigen sie mit der Rautetaste.
  • Seite 71 Konfiguration Tabelle Variante 1 (z. B. Tagschaltung) Kennziffer Bei Anruf für Rufnummer ... Es klingelt Telefon: MSN 1 MSN 2 MSN 3 MSN 4 MSN 5 MSN 6 MSN 7 MSN 8 MSN 9 MSN 0 VoIP 1 VoIP 2 VoIP 3 VoIP 4 Tabelle Variante 2 (z.

  • Seite 72: Rufzuordnung Variante 1 (Z. B. Tagschaltung) Festlegen

    Konfiguration Rufzuordnung Variante 1 (z. B. Tagschaltung) festlegen Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Heben Sie den Hörer Ihres Telefons ab. Sie hören den internen Sonderwählton. Wählen Sie die Kennziffern 03. Geben Sie die Kennziffer 1 bis 9 oder 0 ein, die der Rufnummer entspricht. Geben Sie die interne Rufnummer (11 ...14) ein, die gerufen werden soll, wenn diese Rufnummer angerufen wird.

  • Seite 73: Ip-Adresse Programmieren

    Konfiguration IP-Adresse programmieren Mit dieser Einstellung legen Sie die Adressierung derOpenCom 31lan im Netz fest (im Auslieferungs- zustand 192.168.69.254). Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Heben Sie den Hörer Ihres Telefons ab. Sie hören den internen Sonderwählton. Drücken Sie die Stern-Taste. Wählen Sie die Kennziffern 91 und drücken Sie die Stern-Taste.

  • Seite 74: Alle Anrufweiterschaltungen Löschen

    Legen Sie den Hörer auf. Erfassen der Verbindungsdatensätze ein-/ausschalten Ihre OpenCom 31lan speichert bis zu 500 Datensätze Ihrer Verbindungen. Diese können Sie in Ver- bindung mit einem PC/Drucker anzeigen/ausdrucken. Die Datenerfassung wird über eine LED im Gehäuse signalisiert. Sind 500 Datensätze gespeichert, werden die ältesten Einträge überschrieben oder in den hierfür konfigurierten Gesprächsdatenerfassungs-PC übertragen.

  • Seite 75: Belegen Einer Wählleitung Mit „9

    Konfiguration Belegen einer Wählleitung mit „9“ Sie können die Kennziffer zum Belegen einer Wählleitung (im Auslieferungszustand „0“) auf die Zif- fer „9“ umprogrammieren („einschalten“). Schalten Sie diese Funktion aus, wird wieder als Amts- kennziffer die „0“ verwendet. : Im deutschsprachigen Raum ist die „0“ als Amtskennziffer üblich (Auslieferungszustand), Hinweis die „9“...

  • Seite 76: Clip Ohne „0

    Legen Sie den Hörer auf. NSF aktivieren Ihre OpenCom 31lan bietet Ihnen die Möglichkeit, das ISDN-Protokoll France NSF zu wählen, um den Betrieb an ISDN-Netzen in Frankreich zu ermöglichen. Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Heben Sie den Hörer Ihres Telefons ab.

  • Seite 77: Isdn-Schicht 2 Aktivieren/Deaktivieren

    Konfiguration ISDN-Schicht 2 aktivieren/deaktivieren Treten beim Anschluss an den internen S 0 -Bus einer vorgeschalteten Anlage Probleme beim Telefo- nieren auf, weil diese das ISDN-Protokoll nicht schnell genug abarbeiten kann, könnte die Aktivie- rung der ISDN-Schicht 2 (im Auslieferungszustand deaktiviert) Abhilfe schaffen. Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist.

  • Seite 78: Rufnummernübermittlung Zum Endgerät Ein-/Ausschalten

    Konfiguration Rufnummernübermittlung zum Endgerät ein-/ausschalten Sie können die Rufnummernanzeige (CLIP, CLIP Off-Hook) bei kommenden Gesprächen für jeden internen Anschluss aus- oder einschalten. Stellen Sie sicher, dass der Konfigurationsmodus aufgeschlossen ist. Heben Sie den Hörer Ihres Telefons ab. Sie hören den internen Sonderwählton. Wählen Sie die Kennziffern 390.

  • Seite 79: Fernkonfiguration

    Konfiguration Fernkonfiguration Wenn Sie Ihre OpenCom 31lan nicht selbst konfigurieren wollen, können Sie sich Ihre Telefonanlage vom unserem Service oder ggf. von Ihrem Fachhändler gegen ein Entgelt konfigurieren lassen. Rufen Sie unseren Service an, dort können Sie sich beraten lassen und Ihre Konfigurationswünsche angeben.

  • Seite 80: Konfiguration Vom Pc / Webkonfigurator

    Konfiguration vom PC / Webkonfigurator Konfiguration der OpenCom 31lan mit einem PC Durch die Konfiguration in einem Browserfenster haben die Möglichkeit, Ihre OpenCom 31lan auch von anderen Betriebssystemen als Windows zu konfigurieren (z. B. Mac OS, UNIX usw.). Voraussetzung für eine Konfiguration mit anderen Betriebssystemen ist der Anschluss über LAN (USB wird in diesem Fall nicht unterstützt).

  • Seite 81: Verbindung Herstellen

    Konfiguration Verbindung herstellen • Bei Windows-PCs mit bereits installierter OpenCom 31lan-Software und CAPI Starten Sie den Webkonfigurator durch Doppelklick auf das Desktop-Icon OpenCom31 Konfiguration • Bei Windows-PCs mit bereits installierter OpenCom 31lan-Software ohne CAPI Starten Sie Ihren Browser und geben Sie in die Befehlszeile „http://opencom“ oder „http://“ und die IP-Adresse der OpenCom 31lan (im Auslieferungszustand 192.168.69.254) ein.

  • Seite 82: Menü: Isdn-Grundeinstellungen

    Konfiguration Menü: ISDN-Grundeinstellungen Geben Sie die Ihnen von Ihrem Netzbetreiber für Ihren ISDN-Anschluss mitgeteilten Rufnummern (MSN) ohne die Ortsnetzvorwahl ein.

  • Seite 83: Menü: Analoge Anschlüsse

    Konfiguration Menü: Analoge Anschlüsse Sie können für jedes angeschlossene Endgerät (interne Rufnummer 11 – 14) verschiedene Einstel- lungen vornehmen. Belegen der Wählleitung Amtsbelegung Die Einstellung „mit Kennziffer” bewirkt, dass Sie vor einer externen Rufnummer eine Kennziffer („0“ für ISDN bzw. „Stern-0“ für SIP/VoIP/Internet-Telefonie) wählen müssen. „automatisch” ist die Grundeinstellung: Sie können sofort die externe Rufnummer wählen.
  • Seite 84 Konfiguration Auswahl der Wählleitung bei automatischer Belegung Markieren Sie „ISDN“ wenn das angeschlossene Endgerät automatisch eine ISDN-Leitung belegen soll und „SIP“, wenn automatisch VoIP (Internet-Telefonie) gewünscht wird. In letzterem Fall wird die Verbindung über den im Bereich „SIP-Berechtigung“ ausgewählten „Bevorzugten SIP-Zugang“ hergestellt.
  • Seite 85 Konfiguration Rufnummernübermittlung Zur Einstellung der Rufnummernübermittlung stehen Ihnen die unter „ISDN Grundeinstellungen” eingegebenen Rufnummern (MSN) zur Verfügung. Bei der Einstellung „automatisch“ wird die Haupt-MSN des ISDN-Anschlusses übertragen. Diese Zuweisung einer bestimmten gehenden MSN ist Voraussetzung für die Funktion „Besetzt bei besetzt". CLIP/CNIP Markieren Sie, für welche Funktion Ihr Endgerät geeignet ist.

  • Seite 86: Menü: Anrufzuordnung (Tag/Nacht-Schaltung)

    Konfiguration Menü: Anrufzuordnung (Tag/Nacht-Schaltung) Bei einem externen Anruf für die entsprechende Rufnummer (MSN bzw. SIP) wird das zugeordnete Endgerät angesprochen. Anrufzuordnung Ordnen Sie den angeschlossenen Geräten eine oder mehrere Rufnummern (MSN oder SIP) zu. Sie können dabei der Variante 1 (Tagschaltung) und der Variante 2 (Nachtschaltung) unterschiedliche Rufverteilungen eintragen.

  • Seite 87: Menü: Anrufweiterschaltung

    Konfiguration Menü: Anrufweiterschaltung Das Eingabefenster für die Anrufweiterschaltung ist abhängig von der vorgenommenen Wahl der Anrufweiterschaltung („in der Vermittlungsstelle“ oder „in der Anlage“). Nachdem Sie diese Wahl durch in die Anlage übernommen haben, müssen Sie das Fen- Speichern ster „Anrufweiterschaltung“ neu aus dem Menü laden. Wählen Sie nun die Art der Anrufweiterschaltung ( oder ) und tragen Sie...
  • Seite 88 Konfiguration Anrufweiterschaltung in der Anlage Bei der Anrufweiterschaltung in der Anlage bestimmen Sie für jedes angeschlossene Endgerät, wohin ein eintreffender Ruf weitergeschaltet werden soll. Im Falle der Anrufweiterschaltung an ein externes Ziel werden für die Dauer der Weiterschaltung für die kommende und für die gehende Verbindung immer beide B-Kanäle (Nutzkanäle) benutzt; damit ist der Anschluss besetzt.

  • Seite 89: Menü: Anruffilter

    Konfiguration Menü: Anruffilter...
  • Seite 90 Konfiguration In die Listen geben Sie für jede Nebenstelle die Einträge ein, die gesperrt werden sollen. Bei der werden die Rufnummern eingegeben, für die ein ankommender Anruf abge- Anruf Sperre lehnt werden soll. Es können maximal 10 Rufnummern eingegeben werden. Geben Sie bei der Eingabe einer bestimmten Rufnummer jeweils die Vorwahl (Ortsnetzkennzahl) mit ein.

  • Seite 91: Konfiguration

    Konfiguration Menü: Kurzwahl Verzeichnis der Kurzwahlrufnummern In dieser Liste tragen Sie Ihre Kurzwahlrufnummern ein. Die Zahl unter „Kurzwahl“ bezeichnet den Speicherplatz für den numerischen Abruf der Kurzwahlrufnummern, unter „Vanity“ geben Sie den Namen ein, unter dem dieser Eintrag mit der Vanity-Funktion ausgewählt werden soll. Wählen Sie aus dem jeweiligen Pull-Down-Menü, wie die Verbindung aufgebaut werden soll (über ISDN oder gezielt einen der gespeicherten SIP-Zugänge).

  • Seite 92: Menü: Weitere Merkmale

    Konfiguration Menü: Weitere Merkmale Leistungsmerkmal „Besetzt bei besetzt“ Bei aktiviertem Leistungsmerkmal bekommen Anrufer, die eine Rufnummer/MSN anrufen, auf der bereits telefoniert wird, den Besetztton angeschaltet. Voraussetzung hierfür ist, dass dem Teilneh- mer im Konfigurator eine gehende MSN zugewiesen wurde. Hierzu muss in der Konfigurations- maske „Analoge Anschlüsse"...
  • Seite 93 „ECT“ zwischen zwei externen Teilnehmern über Internet-Telefonie (VoIP) ist nicht möglich. Automatische Keypad-Signalisierung Je nach Art der Hauptanlage kann es im Unteranlagenbetrieb der OpenCom 31lan notwendig sein, das Signalisierungsverfahren von „Keypad“ (Auslieferungszustand) auf „Rufnummer“ umzustellen. Dadurch wird die automatische Umschaltung auf Keypad, die durch eine Stern- oder Raute-Taste ausgelöst würde, abgeschaltet.

  • Seite 94: Menü: Verbindungsdaten

    Konfiguration Menü: Verbindungsdaten Verbindungsdaten erfassen Ist dieses Leistungsmerkmal aktiviert, werden die Verbindungsdaten erfasst und gespeichert. Sie können im Konfigurator angezeigt werden. Auch Anrufe erfassen Ist dieses Leistungsmerkmal aktiviert, werden zusätzlich die Daten der ankommenden Verbindun- gen in der Liste der Verbindungsdatensätze erfasst und gespeichert (ähnl. einer Anrufliste). Diese Funktion kann nur dann aktiviert werden wenn vorher „Verbindungsdaten erfassen“...

  • Seite 95: Menü: Netzwerk

    Adresse auch in den Einstellungen für CAPI Control, s. Seite 131 , OpenCom Control, s. Seite 134 , und HomeNet Control, s. Seite126, zu modifizieren. Betreiben Sie die OpenCom 31lan hinter einem Router (STUN-Protokoll/SIP-Telefonie) müssen Sie als LAN-IP-Adresse eine IP-Adresse aus dem Adressbereich des als Gateway verwendeten Routers eingeben.
  • Seite 96 PCs vergeben werden. Wir verweisen auf das Dokument „OpenCom in Netzwerken“ auf der CD-ROM. Wird die OpenCom 31lan hinter einem Router betrieben, der auch einen DHCP-Server hat, muss einer der DHCP-Server ausgeschaltet werden. Wir empfehlen in diesem Fall den DHCP-Server der OpenCom 31lan auszuschalten.
  • Seite 97 Ist die Checkbox markiert meldet sich die OpenCom 31lan bei jeder Internet-Einwahl über ISDN oder DSL bei DynDNS an. Die OpenCom 31lan und ihre LAN-PCs sind dann unter dem bei DynDNS.org registrierten DNS-Namen aus dem Internet erreichbar. Die weiteren DynDNS-Konfigurationsfelder...

  • Seite 98: Menü: Internet Zugang

    Konfiguration Menü: Internet Zugang Hinweis Im Anhang finden Sie ein Ablaufdiagramm, das Sie bei der Konfiguration des Internet-Zugangs unterstützt (s. Seite 172).
  • Seite 99 Konfiguration Internet-Verbindung Wenn Sie wünschen, dass bei Starten einer TCP/IP-Anwendung, wie z. B. einem Browser, die Verbindung zum Internet automatisch hergestellt werden soll aktivieren Sie die entsprechende Checkbox. Wählen Sie die Art des Zugangs (DSL oder ISDN). Wollen Sie die Verbindung über ein externes Gateway erreichen, markieren Sie den entsprechenden Eintrag.
  • Seite 100 Konfiguration Eine Eintragung im Feld „MSN gehend“ ist nur notwendig, wenn Ihr Provider die Einwahl mit einer festgelegten MSN fordert. Haltezeit Stellen Sie unter „Haltezeit“ die Zeit ein, nach der eine bestehenden Internet-Verbindung abgebaut wird, wenn kein Datenverkehr mehr festzustellen ist. Die Einstellung „Internet-Verbindung daueraktiv halten“...

  • Seite 101: Menü: Expertenkonfiguration

    Menü: Expertenkonfiguration In diesem Menü sollten Sie nur Änderungen vornehmen, wenn Sie sicher sind, was die geänderten Einstellungen bewirken. Im ungünstigsten Fall können Sie Ihre OpenCom 31lan nicht mehr „anspre- chen“. Wenn Sie über geeignete Vorkenntnisse verfügen und diese vertiefen wollen empfehlen wir Ihnen die Lektüre der PDF-Datei „OpenCom in Netzwerken“...
  • Seite 102 DHCP-Client für WAN Port Aktivieren Sie diese Checkbox wenn Sie die Anlage in einem Netzwerk betreiben, in dem bereits ein DHCP-Server existiert und Sie den DHCP-Server der OpenCom 31lan nicht nutzen wollen. Maximum Transmission Unit (MTU) Mit diesem Wert wird die Größe der Datenpakete festgelegt und damit die Datenübertragungsge-...
  • Seite 103 NAT UDP Modus Das folgende bezieht sich ausschließlich auf SIP-Telefone oder PCs im LAN der OpenCom 31lan. SIP- Telefonie, die von der Anlage selbst generiert wird, ist hiervon nicht betroffen. Es können vier unterschiedliche Modi gewählt werden. Der Modus „Symmetric“ ist der Modus, in dem die NAT den größten Schutz vor Angriffen aus dem Internet bietet, „Full Cone“...
  • Seite 104 LAN-Teilnehmer kommunizieren, wenn sie von diesem schon einmal kontaktiert wurden und ihnen die spezifische WAN-Port-Nummer bekannt ist. Gateway-Adresse Falls Sie die OpenCom 31lan in einem LAN betreiben möchten, in dem ein anderer Router die Ver- bindung zum Internet bereitstellt (STUN-Protokoll/SIP-Telefonie), tragen Sie hier die IP-Adresse die- ses Routers ein.
  • Seite 105 Konfiguration Firewallfunktion (Portforwarding) Wenn Sie durch die Firewall hindurch einen virtuellen Serverdienst einrichten möchten klicken Sie bitte auf den Link „Zum Einstellen des Portforwardings müssen Sie hier klicken“.
  • Seite 106 Konfiguration Port Forwarding für Serverdienste Hier können Sie Dienste konfigurieren, die einenTCP- oder UDP-Verbindungsaufbau über das Inter- net zu einem Ihrer Rechner (mit der Service-Ziel-IP) erfordern. Um auch Serverapplikationen, Online-Spiele, Tauschbörsen usw. zu unterstützen, können maximal 8 Portbereiche definiert werden, deren eingehende Daten direkt auf einen speziellen PC im lokalen Netzwerk weitergeleitet werden.
  • Seite 107 Konfiguration Tragen Sie unter „ “ die für den jeweiligen Rechner vergebene feste IP-Adresse ein. Service Ziel-IP Geben Sie unter „ “ die Kennziffer für das bevorzugte IP-Protokoll ein. IP-Protokoll Tragen Sie den empfohlenen gemäß der Anwenderdokumentation Ihres Ser- Startport Endport verdienstes ein.

  • Seite 108: Menü: Konfigurationsdateien

    Konfiguration Menü: Konfigurationsdateien Speichern der Konfiguration Sie können die aktuellen Einstellungen für späteres Laden in die Anlage (z. B. nach einem Reset oder Firmware-Update) auf der Festplatte Ihres PCs speichern. Hierbei wird zwischen Kurzwahleinträgen, Verbindungsdaten und der eigentlichen Konfiguration unterschieden. : Wenn Sie nach einem Zurücksetzen der Anlage in den Auslieferungszustand (z.

  • Seite 109: Menü: Bridging

    In der OpenCom 31lan wird zwischen den Interfaces (Ethernet, USB) nicht geroutet, sondern „gebridged“. Die OpenCom 31lan ist eine MAC-Layer Bridge nach IEEE 802.1D. Alle an die OpenCom 31lan angeschlossenen Systeme bilden unabhängig vom Interface, an dem sie angeschlossen sind, ein virtuelles Ethernet.
  • Seite 110 Pakete transportiert. Bridge Port Status Hier wird der Zustand der Interfaces der OpenCom 31lan angezeigt. Jede Zeile steht für ein Interface und liefert Informationen, ob das Interface aktiv ist, in welchem Zustand sich das Spanning Tree Pro- tokoll befindet, wie viele andere Systeme der Bridge auf diesem Interface bekannt sind und wie viele Pakete bisher auf dem Interface transportiert worden sind.

  • Seite 111: Menü: Status

    Konfiguration Menü: Status Sie erhalten Informationen über den aktuellen Status Ihrer OpenCom 31lan. Die Anzeige der bisher insgesamt angefallene Online-Zeit ist die Zeit seit dem letzten Reset über HomeNetControl. Internet-Verbindung jetzt trennen Klicken Sie auf diesen Button, wird die aktive Internet-Verbindung getrennt.

  • Seite 112: Menü: Firmware

    Menü: Firmware Firmware-Info Sie erhalten eine Information über die in der Anlage befindliche Firmware-Version, die Bootloader- Version und die MAC-Adressen der OpenCom 31lan. PIN-Änderung Die PIN ist im Auslieferungszustand „0000“ und wird auch als Konfigurator-Passwort genutzt. Zur Änderung können Sie eine beliebige vierstellige Ziffernfolge eingeben. Diese PIN gilt grundsätzlich für alle gesicherten Zugriffe über ein angeschlossenes analoges Telefon und auch als Zugang zum...

  • Seite 113: Menü: Sms/Mms Im Festnetz

    Konfiguration Menü: SMS/MMS im Festnetz Die OpenCom 31lan unterstützt den Empfang von SMS-Nachrichten auch ohne angeschlossenen (eingeschalteten) PC. Diese werden in der Anlage zwischengespeichert und können später mit Hilfe der WinSuite ausgelesen und angezeigt werden. So wird verhindert, dass SMS-Nachrichten verloren gehen.
  • Seite 114 SMS werden aus dem SMS-Empfangsspeicher entfernt. Wird die Kapazität des Empfangsspei- chers überschritten können keine weiteren SMS empfangen werden. Die OpenCom 31lan unterstützt den Empfang von SMS-Nachrichten auch ohne angeschlossenen (eingeschalteten) PC. Diese werden in der Anlage zwischengespeichert (ACHTUNG: begrenzte Kapa- zität!) und im SMS-Log angezeigt.

  • Seite 115: Menü: Isdn Fernwartung

    Konfiguration Menü: ISDN Fernwartung ISDN Fernwartung ein Wenn Sie einer Person Ihres Vertrauens den Fernwartungszugang zu Ihrer OpenCom 31lan ermög- lichen wollen markieren Sie die Checkbox. LAN/Internet Zugriff für Fernwartung verbieten Ist diese Checkbox markiert, kann ein per ISDN Einwahl verbundener „Fernwarter“ nur auf die Anlage selbst zugreifen, nicht aber auf das hinter der Anlage liegende LAN oder auf den Internet- Zugang der Anlage.

  • Seite 116: Menü: Sip-Konfiguration

    Menü: SIP-Konfiguration Hinweis : Die OpenCom 31lan unterstützt das SIP-Protokoll für Internet-Telefonie mit dem Ziel diese so anwenderfreundlich wie möglich zu machen. Um dieses Ziel zu erreichen wurde bewusst darauf verzichtet spezielle optionale Sonderfunktionen zu unterstützen, wie sie von einzelnen Providern angeboten werden.
  • Seite 117 5000 kbit 500 kbit Die OpenCom 31lan kann für die Telefonie über SIP die Sprache komprimiert übertragen, die Art der Komprimierung wird durch Festlegung der zu verwendenden Codecs bestimmt. Der Codec G711 hat quasi ISDN-Qualität. Die Unterscheidung zwischen A-law und µ-law weist auf die unterschiedliche geografische Verwendung hin.
  • Seite 118 Konfiguration Die Informationen zu den Verbindungsminuten in Abhängigkeit zum verwendeten Codec kann dazu dienen, das Volumenkonto (s. Seite 98) auf einen bestimmten Wert einzustellen. Audio Kompression Beim Einstellen des bevorzugten und ggf. der alternativen Codecs sollten Sie Ihre geplante Nutzung prüfen: - wieviel parallel geführte Gespräche können vorkommen? - welche Bandbreite steht mir zur Verfügung?
  • Seite 119 Konfiguration : An einem ADSL Anschluss mit den Nettobandbreiten 2 Mbit/s Downstream, 192 kBit/s Beispiel 2 Upstream können folgende Verbindungen geführt werden: - 2 mit Codec G.711 (2 * 80 kBit/s -> 160 kBit/s) - 1 mit Codec G.726 (48 kBit/s) und 1 mit Codec G.711 (80 kBit/s ->...
  • Seite 120 Konfiguration SIP-Konfiguration Sie können bis zu vier Zugänge für Internet-Telefonie einrichten. Diese sind beim gezielten Belegen der Amtsleitung über die Kennzifferneingabe **1 bis **4 auswählbar. Die für den SIP-Registrar- Zugang erforderlichen Daten erhalten Sie nach Anmeldung bei Ihrem SIP-Betreiber. Ihre SIP ID Das ist die Kennung, mit der Ihr „SIP-Telefonanschluss“...
  • Seite 121 Dieser Parameter dient der Authentifizierung bei der Anmeldung beim Registrar. STUN Server Dieser Parameter ist erforderlich, wenn die OpenCom 31lan hinter einem Router, d. h. nicht direkt am ADSL-Modem betrieben wird. Sie finden diese Parameter auf der Webseite Ihres SIP-Providers.
  • Seite 122 Löschen Sie in solchen Fällen die Länderkennzahl und stellen Sie lediglich die Ortsnetzkennzahl mit der führenden „0“ ein, also „030“ für Berlin. Für den Betrieb der OpenCom 31lan hinter einem Router (STUN-Protokoll) sind weitere Einstellungen in anderen Konfigurationsmasken erforderlich: • Internetzugang über Gateway einrichten (s. Seite 97) •...
  • Seite 123 Die Nutzung ist aber auch hinter einem anderen Router möglich, wobei hier nicht alle Router kompa- tibel sind. Die OpenCom 31lan sucht sich den Weg durch die NAT (Network Address Translation) über den in der SIP-Konfiguration der Anlage konfigurierten STUN-Server des SIP-Providers.

  • Seite 124: Internet-Zugang Einrichten

    Internet-Zugang einrichten • Stellen Sie sicher, dass alle Teile des Netzwerkes, die ständig miteinander verbunden sind, ein- wandfrei funktionieren und die Internet-Zugangsdaten eingerichtet wurden. • Nachfolgend wird gezeigt wie Sie mit Ihrem Browser einen Zugang zum Internet über das lokale Netzwerk herstellen.

  • Seite 125: Macintosh Clients

    Internet-Zugang einrichten Macintosh Clients Der Zugang zum Internet mit Ihrem Macintosh und der OpenCom31 erfolgt in dieser Reihenfolge: - Mac OS • Öffnen Sie das Kontrollfeld TCP/IP. • Wählen Sie im Feld „Verbindung“. Ethernet • Wählen Sie im Feld „Konfigurationsmetho- DHCP Server de“.

  • Seite 126: Linux Clients

    Internet-Zugang einrichten • Schließen Sie das Fenster und sichern Sie die neuen Ein- stellungen. Hinweis Wollen Sie manuell eingegebene IP-Adressen anstelle von DHCP benutzen, werden folgende Ände- rungen notwendig: • Geben Sie im Feld die IP-Adresse der OpenCom31 ein. Router Address •...

  • Seite 127: Andere Auf Unix Basierende Betriebssysteme

    Internet-Zugang einrichten Andere auf Unix basierende Betriebssysteme Internetzugang über OpenCom31: • Im Eintrag „Gateway“ Ihrer Netzwerkkarte muss die IP-Adresse der OpenCom31 stehen. • Prüfen Sie die DNS-Einstellungen Ihres Systems.

  • Seite 128: Internet-Verbindung Starten/Beenden

    Wenn Sie Ihren Browser zum ersten Mal benutzen, erscheint der „Assistent für den Internetzugang”. Stellen Sie als Verbindungsart „LAN” ein und bestätigen Sie mit „OK”. Da in der OpenCom 31lan bereits alle Komponenten für den Internetbetrieb vorhanden sind, müssen keine weiteren Konfigu- rationen an Windows vorgenommen werden.
  • Seite 129 Internet-Verbindung starten/beenden Zum manuellen Trennen der Internet-Verbindung klicken Sie mit der Maustaste auf das rechten abgebildete Symbol „HomeNet Control” ( ) unten rechts in der Windows-Taskleiste und wählen „Verbindung abbauen” aus. „Anzeigen” gibt Informationen über den Routerstatus, die aktuelle Verbindung wie Dauer der Ver- bindung, gesendete bzw.

  • Seite 130: Internetverbindung Mit Dfü-Netzwerkeintrag

    Internet-Verbindung starten/beenden Internetverbindung mit DFÜ-Netzwerkeintrag Als Alternative zum Internet-Zugang über die im PC-Konfigurator eingegebenen Zugangsdaten kön- nen Sie einen DFÜ-Netzwerkeintrag anlegen. Für weitere Einzelheiten (z. B. Kanalbündelung) ziehen Sie bitte die Dokumentation Ihres Betriebssystems zu Rate. Zum Aufbauen einer Verbindung doppelklicken Sie bitte auf den entsprechenden DFÜ-Netzwerkein- trag oder die zugehörige Verknüpfung und nehmen Sie die notwendigen Eintragungen (Benutzer- name, Kennwort und ggf.

  • Seite 131: Programmaufruf Aus Der Windows-Taskleiste

    ISDN Nach Anklicken mit der rechten Maustaste können Sie aus dem aufklappenden Menü die folgenden Programme aufrufen bzw. Einstellungen vornahmen: : startet das Programm zur Aktualisierung der Betriebssoftware Ihrer OpenCom 31lan (s. FlashLoad Seite 135). : je nach aktuellem Zustand können Sie entweder die CAPI aus- oder CAPI deaktivieren/aktivieren einschalten.

  • Seite 132: Capi Control

    CAPI Control Das Hilfsprogramm CAPI Control bietet Ihnen neben umfangreichen Informationen über eine beste- hende Verbindung auch eine Vielzahl von Kontroll- und Einstellmöglichkeiten für die CAPI-Schnitt- stelle. Es wird von Windows automatisch gestartet und ist über die Taskleiste abrufbar. Weitere Informatio- nen zu jeder der verfügbaren Registerkarten erhalten Sie über die Schaltfläche „Hilfe”.

  • Seite 133: Manuell Geänderte Ip-Adresse Der Anlage

    Interneteinwahl ohne DFÜ-Netzwerk) werden die Einwahlnummern im Konfigurator eingegeben. Manuell geänderte IP-Adresse der Anlage Haben Sie die IP-Adresse der OpenCom 31lan geändert (s. „Netzwerk“, Seite 93 oder „Von einem Telefon konfigurieren“, Seite 71), müssen Sie die gleiche Änderung auch in den Einstellungen für die CAPI durchführen.

  • Seite 134: Opencom Control

    Das Hilfsprogramm OpenCom Control wird durch das Icon in der Windows Taskleiste ange- zeigt. Mit Hilfe dieses Programms erhalten Sie Informationen über den momentanen Zustand Ihrer OpenCom 31lan. Durch einen Klick mit der rechten Maustaste auf das Symbol erhalten Sie eine Auswahl. Verkleinern Verkleinert das Anzeigefeld.

  • Seite 135: Anzeigefeld Opencom Control

    OpenCom Control Anzeigefeld OpenCom Control Gesprächsdaten Das Anzeigefeld gibt Ihnen Informationen über den Zustand Ihrer OpenCom 31lan. • Power leuchtet: Die Stromversorgung ist vorhanden. • leuchtet: Es sind Verbindungsdaten gespeichert. Call-Info blinkt: Überlaufwarnung bei mehr als 400 gespeicherten Datensätzen. Call-Info •...

  • Seite 136: Einstellungen Opencom Control

    OpenCom Control Einstellungen OpenCom Control In diesem Fenster müssen Sie die IP-Adresse ändern, wenn Sie der OpenCom 31lan eine andere IP- Adresse zugewiesen haben (s. „Netzwerk“, Seite 93 oder „Von einem Telefon konfigurieren“, Seite 71). Bei markierter Checkbox „Immer im Vordergrund“ wird das Anzeigefeld immer im Vordergrund angezeigt.

  • Seite 137: Update Von Pc- Und Anlagen-Software (Flashload)

    - Wählen Sie ein Verzeichnis auf Ihrem PC, in dem Sie das Download-Paket speichern wollen und klicken Sie erneut auf „Speichern“. - Trennen Sie die Verbindung zwischen dem PC und der OpenCom 31lan. Deinstallieren Sie die vor- handene Version der Betriebssoftware: Systemsteuerung >...
  • Seite 138 # 9 0 0 # (Hörer abnehmen - - Laden Sie die gespeicherte Konfiguration von der Festplatte Ihres PCs in die OpenCom 31lan (s. Seite 106). - Geben Sie die Passwörter für Ihren Internetzugang, SIP und DynDNS in den entsprechenden Kon- figurationsmenüs neu ein.

  • Seite 139: Winsuite

    WinSuite Mit dem Softwarepaket WinSuite können Sie alle Dienste des ISDN komfortabel auf Ihrem PC nut- zen. Die Programmteile von WinSuite finden Sie nach der Installation unter „Start > (Alle) Pro- gramme > WinSuite” auf Ihrem PC. WinSuite besteht aus folgenden Modulen: Journal Eine Anrufliste, in der alle eingegangenen und abgehenden Anrufe mit Anzeige des Datums und der Uhrzeit protokolliert werden.

  • Seite 140: Fax Center

    Ausführliche Bedienungsanleitung Die ausführliche Bedienungsanleitung für WinSuite finden Sie auf der CD im Explorer-Ordnerver- zeichnis unter WinSuite mit der Bezeichnung WinSuiteBA.pdf Auf der DeTeWe-Homepage finden Sie immer die aktuelle Bedienungsanleitung. www.detewe.de In zukünftigen Software - Releases kann der Funktionsumfang von WinSuite erweitert werden und...

  • Seite 141: Treiber Für Neue Betriebssysteme

    Wenn Sie sich einen neuen Rechner anschaffen wollen, der ein Betriebssystem hat, welches derzeit noch nicht unterstützt wird, sollten Sie sich daher vorher auf unserer Internetseite www.detewe.de informieren, ob für die OpenCom 31lan ein entsprechendes Updatepaket zum Download bereit- steht. Prüfen Sie bitte bei dieser Gelegenheit auch, ob für das mitgelieferte WinSuite Kommunikationspa- ket ebenfalls ein Update für das neue Betriebssystem vorliegt.

  • Seite 142: Home-Netzwerk

    Home-Netzwerk Durch die Installation der Betriebssoftware für die OpenCom 31lan haben Sie bereits alle Vorausset- zungen für den Netzwerkbetrieb geschaffen. Jeder PC, der an die Anlage angeschlossen wird, ist als Netzwerk-PC verfügbar und kann seinerseits die anderen angeschlossenen PCs bzw. deren Festplat- ten im Netz sehen und auf sie zugreifen, sofern dies nicht durch persönliche Einstellungen einge-...

  • Seite 143: Beispiel

    Benötigtes Zubehör • 1 Switch mit 10 / 100 MBit/s und mindestens 7 LAN Ports (3x PC, 1x Gast, 1x Printserver, 1x LAN OpenCom 31lan, 1x Nachbar) • 1 Printserver mit 10 / 100 Mbps LAN Port • 1 10/100 MBit/s Netzwerkkarte je PC Alternativ zu einem Printserver können Sie auch den Drucker an einem beliebigen PC im Netz...

  • Seite 144: Anschlussskizze

    Home-Netzwerk Anschlussskizze OpenCom 31lan OpenCom 31lan OpenCom 31lan NTBA ISDN/EXT. Splitter (BBAE) Anschluss- möglichkeiten Modem NTBBA für „Gast“-PCs 10BaseT (NTBBA) Switch LAN zum Nachbarn ADSL Print- Server Drucker PC „Tochter“ PC „Arbeitszimmer“ PC „Sohn“...

  • Seite 145: Netzwerkkabel

    Kabellängen aus. Achten Sie darauf, dass Netzwerkkabel nicht recht- winklig sondern mit großen Radien verlegt werden müssen. Verwenden Sie für die Verbindung mit der OpenCom 31lan und dem Switch den Uplink-Port des Switches oder ein gekreuztes Kabel.
  • Seite 146 Home-Netzwerk In jedem Falle sollten Sie nach der Einrichtung von Port-Forwarding Ihre PCs wie folgt auf Hacker- schutz testen: surfen Sie über Ihren Browser auf die Website eines geeigneten Sicherheitstesters, z. B. „https://grc.com/“. Lokalisieren Sie dort das Projekt „Shields up“ und aktivieren Sie dort nachein- ander die verschiedenen Tests.

  • Seite 147: Netzwerkumgebung

    Home-Netzwerk Netzwerkumgebung In einem Windows-Netzwerk hat jeder Computer einen Namen. Zusätzlich können verschiedene Computer in Arbeitsgruppen zusammengefasst werden. Die entsprechenden Angaben können Sie in der Systemsteuerung einstellen. Unter „Leistung und Wartung“ starten Sie das Systemsteuerungssymbol „System“. Klicken Sie dann auf „Computername“ und wählen Sie „Ändern...“. Tragen Sie den gewünschten Namen und die Arbeitsgruppe ein, zu der dieser Computer gehören soll.

  • Seite 148: Freigabe Von Ordnern Am Beispiel Von Windows Xp

    Home-Netzwerk Freigabe von Ordnern am Beispiel von Windows XP Eine der häufigsten Anwendungen für Netzwerke ist die Bereitstellung eines zentralen Ordners auf den alle Rechner im Netz zugreifen können. Über solch einen Ordner können Dateien zwischen Rechnern ausgetauscht werden oder zentral zur Verfügung gestellt werden, sodass nicht jeder Rech- ner im Netz eine Kopie der betreffenden Datei auf seiner eigenen Festplatte vorhalten muss.
  • Seite 149 Home-Netzwerk In dem erscheinenden Dialog markieren Sie das Kästchen neben „Diesen Ordner im Netzwerk frei- geben“ und vergeben Sie den Namen, unter dem andere Rechner diesen Ordner erreichen sollen. Wählen Sie möglichst eine Bezeichnung, die Sie den anderen Benutzern nicht erst erklären müs- sen.

  • Seite 150: Zugriff Auf Freigegebene Ordner

    Home-Netzwerk Zugriff auf freigegebene Ordner Nach Doppelklicken auf das Symbol „Netzwerkumgebung” auf dem Desktop Ihres PCs werden bei aktiviertem NetBIOS alle verfügbaren PCs und deren freigegebene Laufwerke angezeigt. Hinweis: Wenn Sie einen PC und seine freigegebenen Laufwerke im Netz (LAN) nicht sehen können, ist das in der Regel darauf zurückzuführen, dass versehentlich auf diesem PC zusätzlich zum Router eine zweite Firewall eingerichtet wurde.

  • Seite 151: Anhang

    • Eventuell ist manuelles Belegen der Externleitung mit „0“ eingestellt. Versuchen Sie eine externe Wahl mit „0“. • Beide Externleitungen sind ggf. durch eine Rufumleitung (via OpenCom 31lan) belegt. Prüfen Sie die Anzeige (LED) für B 1/B 2. Ankommende Rufe werden an allen Geräten signalisiert •...
  • Seite 152 • Sie haben Traffic Shaping nicht aktiviert - aktivieren Sie Traffic Shaping (s. Seite 97). Die OpenCom 31lan funktioniert nicht am internen S 0 -Bus einer vorgeschalteten Anlage • Möglicherweise lässt sich das Problem beheben, indem Sie die „ISDN-Schicht-2“ aktivieren (s.

  • Seite 153: Port Forwarding Regeln

    Anhang Port Forwarding Regeln Die anschließende Tabelle mit Port Forwarding-Regeln für die wichtigsten Kategorien stellt eine Momentaufnahme dar. Es handelt sich speziell bei den Spielen um Fremdanwendungen deren Daten sich jederzeit ändern können. Wir können daher für die aktuelle Richtigkeit nicht garantieren und empfehlen die Richtigkeit dieser Regeln vor Gebrauch im jeweiligen Herstellerhandbuch zu verifizieren.
  • Seite 154 Anhang Name der Regel Protokoll Port Start Port End Half Life 27015 27015 Heretic II 28910 28910 Hexen II 26900 26905 Kali 6666 6666 2213 2218 Motorhead TCP/UDP 16000 16000 TCP/UDP 16010 16030 MSN Gaming Zone 6667 6667 28800 29000 Need for Speed 3 1030 1030...
  • Seite 155 Anhang - Kategorie Audio/Video Name der Regel Protokoll Port Start Port End TCP/UDP 4000 4000 MSN Messenger TCP/UDP 6901 6901 6891 6900 1863 1863 Net2Phone 6613 6613 Netmeeting TCP/UDP 1024 1064 1503 1503 1720 1720 1731 1731 Quick Time 4 Server 6970 6970 6970...
  • Seite 156 Anhang - Kategorie Applications Name der Regel Protokoll Port Start Port End Carbon Copy 1680 1680 1023 1679 Fernadministration Windows 2000 3638 3638 Gnutella 1214 1214 TCP/UDP 6346 6346 Homebanking 3000 3000 Internet Relay Chat (IRC) 6660 6669 7000 7002 LapLink 1547 1547...
  • Seite 157 Anhang - Kategorie Servers Name der Regel Protokoll Port Start Port End DNS Server TCP/UDP FTP Server IMAP Server IRC Server 6667 6667 5100 5100 LDAP Server Lotus Server 1352 1352 NNTP Server POP2 Server POP3 Server Remotely Possible Server SMTP Server Telnet Server Web Server...

  • Seite 158: Pflege Und Wartung

    Anhang Pflege und Wartung OpenCom 31lan ist ein Produkt, das in Design und Ausführung höchsten Ansprüchen genügt. Es sollte daher mit Sorgfalt behandelt werden. Die folgenden Anregungen dienen dazu, Ihnen für lange Zeit die Freude an diesem Produkt zu erhalten.

  • Seite 159: Hinweise Für Die Entsorgung

    Anhang Hinweise für die Entsorgung Information nach § 9, Abs. 2, Elektro- und Elektronikgerätegesetz Zur Vermeidung möglicher Auswirkungen bei der Entsorgung von Elektro- und Elektronikgeräten enthaltenen gefährlichen Stoffen auf die Umwelt und die menschliche Gesundheit wurden die Richtlinien des Europäischen Parlamentes und des Rates Richtlinie 2002/96/EG “Elektro- und Elektronik-Altgeräte“...

  • Seite 160: Service Und Gewährleistung

    Sollte das Gerät während des Gewährleistungszeitraums einen Schaden aufweisen, der nicht durch den Gewährleistungsanspruch gegen Ihren Händler abgedeckt ist, prüfen Sie bitte im Internet (www.detewe.de) ob für das Gerät eine Reparatur durch uns angeboten wird. Gleiches gilt nach Ablauf der Gewährleistung.

  • Seite 161: Technische Daten

    Anhang Technische Daten Telefonanlage Netzspannung 230 V~ ; 50 Hz für Steckernetzgerät Nennstrom des Steckernetzgerätes 100 mA Leistungsaufnahme Telefonanlage 6 - 10 VA Schutzklasse Maße (B x H x T) ca. 268 x 160 x 56 mm Gewicht (Anlage) ca. 440 g Zulässige Temperaturen ortsfest, wettergeschützt +5 °C bis +40 °C...

  • Seite 162: Glossar

    AOCE Übermittlung der Gebühren am Ende eines gehenden Gesprächs. AB-/ Fax-Box (Message) Digitaler Anrufbeantworter mit Fax-Speicher Ihres Netzbetreibers. Die OpenCom 31lan signalisiert die in der Box neu eingetroffenen Informationen. Anklopfen Ein Signalton meldet während eines Gesprächs, dass ein weiterer Gesprächspartner anruft.
  • Seite 163 Nutzkanal eines ISDN-Anschlusses mit einer Übertragungskapazität von 64 kbit/s. Call-Info In der OpenCom 31lan enthaltener Zwischenspeicher für Gesprächsdaten der abgehenden externen Verbindungen (Datum, Uhrzeit, gewählte Rufnummer usw.). Diese Daten können über einen PC aus- gelesen werden. Die Call-Info LED blinkt wenn der Zwischenspeicher nahezu voll ist.
  • Seite 164 Anhang Dreierkonferenz Dreiergespräch mit zwei externen oder internen Teilnehmern. DFÜ-Netzwerk Mit dem DFÜ-Netzwerk von Microsoft Windows kann Ihr Computer über ein Modem Verbindung zu einem Internet-Service-Provider aufnehmen. D-Kanal Steuerkanal eines ISDN-Anschlusses mit einer Übertragungskapazität von 16 kbit/s (S 0 ) bzw. 64 kbit/s (S 2 M).
  • Seite 165 Anhang Internet Telefonie Aufbau einer Telefonverbindung über das Internet. Voraussetzung ist ein Breitband-Anschluss (DSL) und die Registrierung bei einem SIP-Gateway-Betreiber. ISDN-Basisanschluss ISDN-Anschluss mit zwei Nutzkanälen und einem Steuerkanal. Die beiden Nutzkanäle können unab- hängig voneinander für jeden im ISDN angebotenen Dienst genutzt werden. Sie können also bei- spielsweise telefonieren und gleichzeitig faxen.
  • Seite 166 Anhang Mehrfrequenzwahlverfahren (MFV) Wird auch Tonwahlverfahren genannt. Die Übertragung von Wählsignalen und Steuerfunktionen erfolgt dabei durch verschiedene Tonfrequenzen. Mehrgeräteanschluss An einem Mehrgeräteanschluss können bis zu 3 Telefone ohne Netzgerät und 5 weitere Geräte mit eigener Spannungsversorgung betrieben werden. Insgesamt können Sie bis zu 12 ISDN-Anschluss- dosen installieren.
  • Seite 167 Anhang und die neue Ziffernfolge an einem sicheren und geheimen Ort aufzubewahren, um Unbefugte am Zugriff auf den Konfigurationsmodus zu hindern. Abkürzung für Point-to-Point Protocol. Ein Netzwerk-Protokoll, das für die Verbindung zum Internet über Modem benutzt wird. Rückfragen Sie können ein Gespräch halten und mit einem anderen internen oder externen Gesprächspartner telefonieren und dann zur ersten Verbindung zurückkehren.
  • Seite 168 Anhang den, so dass das Softphone von außen erreichbar ist (und zwar sowohl für die Anrufsignalisierung als auch für die Audio-Daten). Abkürzung für Telekommunikations-Anschluss-Einheit. Standardisierte Anschlussbestandteile im Telefonnetz für den Anschluss von Geräten: Anschlussdose (TAE-Dose) und Steckverbinder (TAE-Ste- cker). TAPI Abkürzung für Telephony Application Programming Interface.
  • Seite 169 Anhang Vermittlungsstelle Knotenpunkt im öffentlichen Telekommunikationsnetz. VoIP Abkürzung für Voice over Internet Protocol, Synonym für Internet-Telefonie. Zeichengabe Teilnehmer-zu-Teilnehmer (UUS) Mit der Teilnehmer-zu-Teilnehmer-Zeichengabe können während des Verbindungsauf- und -abbaus individuelle Nachrichten zwischen den Geräten über den Steuerkanal D ausgetauscht werden. Eines der Hauptanwendungsgebiete ist die Datenkommunikation.

  • Seite 170: Hörtöne/Ruftakte

    Anhang Hörtöne/Ruftakte Die folgende Darstellung zeigt Ihnen Dauer und Intervalle der einzelnen Hörtöne und Ruftakte. Hörtöne Zeitachse in Sekunden Freiton Besetztton interner Wählton externer Wählton positiver Quittungston negativer Quittungston interner Sonderwählton externer Sonderwählton Anklopfton Rufe Externruf Internruf Wiederanruf...

  • Seite 171: Installations-/Konfigurationshilfen

    Anhang Installations-/Konfigurationshilfen Die folgenden Ablaufdiagramme bieten Ihnen Hilfe bei der Installation/Konfiguration . PC-Basis-Installation PC-Basis-Installation Verbinden Sie den Ethernet- Anschluss Ihres PCs mit der Buchse Besitzen Sie einen Ethernet- Nein der OpenCom 31, die mit "LAN" Switch oder -Hub? beschriftet ist. Verwenden Sie dazu ein Ethernet-Patchkabel Verbinden Sie den Ethernet-Anschluß...

  • Seite 172: Netzwerk-Verkabelung

    Anhang Netzwerk-Verkabelung Netzwerk-Verkabelung Schließen Sie die Opencom 31 an das Stromnetz an. Verbinden Sie die mit "WAN" Soll die Opencom 31 als Router beschriftete Buchse der OpenCom 31 Nein für Ihr Netzwerk arbeiten? mit einem normalen Port Ihres Switch/ Hubs Ziehen Sie das Kabel aus dem Leuchtet die LED für den Port Nein...

  • Seite 173: Netzwerk-Basis-Konfiguration

    Anhang Netzwerk-Basis-Konfiguration Netzwerk-Basis-Konfiguration Seite Netzwerk im Konfigurator aufrufen Betreiben Sie die Opencom 31 Setzen Sie einen Haken bei "SNTP- Nein hinter einem weiteren Router? Server aktiv" Tragen Sie unter "LAN-IP-Adresse"" eine IP-Adresse aus dem LAN- Setzen Sie einen Haken bei "SNTP- Adressbereich des Routers ein.

  • Seite 174: Internet-Zugangs-Konfiguration

    Anhang Internet-Zugangs-Konfiguration SIP-Konfiguration Internet-Zugangs-Konfiguration Seite "Internet Zugang" aufrufen Wollen Sie die Internet- Telefonie-Funktion der Nein Opencom 31 nutzen? Wollen Sie die Internet- Soll die Opencom 31 als Router Nein Telefonie-Funktion der für Ihr Netzwerk arbeiten? Opencom 31 nutzen? Nein Ende Betreiben Sie die Opencom 31 hinter einem weiteren Router? Betreiben Sie die Opencom 31...

  • Seite 175: Experten-Konfiguration

    Anhang Experten-Konfiguration Experten-Konfiguration Seite Expertenkonfiguration im Konfigurator aufrufen Betreiben Sie die Opencom 31 hinter einem weiteren Router? Tragen Sie eine freie IP-Adresse aus dem Adressbereich Ihres Routers unter "Lokale WAN-IP-Adresse ein" Nein Vergibt Ihr Router IP-Adressen per DHCP und wollen Sie dies nutzen? Tragen Sie die Netzmaske Ihres Routers unter "WAN-Netzmaske"...

  • Seite 176: Sip-Konfiguration

    Anhang SIP-Konfiguration SIP-Konfiguration Seite SIP im Konfigurator aufrufen Drücken Sie auf den Knopf "Neustart" "SIP Zugangsdaten" anklicken Drücken Sie den Knopf "Speichern" Geben Sie unter "SIP ID" den Teil Wählen Sie die maximale "Anzahl Ihrer SIP-ID ein, der vor dem "@" steht.

  • Seite 177: Stichwortverzeichnis

    Anhang Stichwortverzeichnis Ablaufdiagramme..........169 Call-Through..........61, 90 ADSL ..............13 CAPI Control............130 Amtsbelegung............81 CCBS ..............53 Analoge Anschlüsse ..........81 CCNR..............53 Analoge Geräte..........36, 39 CLIP...............83 Anhang ..............149 Clip off Hook ............57 Anklopfen............57 CLIP ohne „0“............74 Anklopfschutz ..........57, 82 CNIP..............83 Anlagendaten.............76 Codec ..............115 Anruf Sperre............88 Anrufbeantworter..........137 Anrufe entgegennehmen.........41 DFÜ-Netzwerkeintrag ........128 Anruffilter ............87...
  • Seite 178 Anhang Fax Center ............138 Internet Zugang ..........96 Fehlfunktionen..........149 Internet-Verbindung .........97 Ferndiagnose verbieten .........102 Internetverbindung........126, 128 Fernkonfiguration..........77 Internetzugang freigeben/ sperren....62 Fernwartung.............113 IP-Adresse.............71, 93 Filter ..............102 IP-Spoofing ............102 Firewall ..............104 ISDN Fernwartung...........113 Firmware ............110 ISDN-Anschluss ..........13 FlashLoad............31, 135 ISDN-Grundeinstellungen ........80 Flashzeit ausweiten ...........75 ISDN-Protokoll............74 Freigabe von Ordnern........146 ISDN-Schicht 2 ein-/ausschalten.....75...
  • Seite 179 Anhang Manuelle Belegung ...........42 Ruftakte .............168 Maximum Transmission Unit (MTU).....100 Rufzuordnung ..........68, 84 MCID..............54 Mehrfachrufnummern ........14 Message Waiting..........90 Schutz vor dem Aufbau ungewollter Verbin- MFV-Nachwahl ...........54 dungen ..............130 MMS ..............111 Seniorenruf ............83 Montage ..............32 Service ...............158 Sicherheitscode..........11 Sicherheitshinweise..........9 NAT UDP Modus..........101 SIP...............114 NetBIOS-Filter...........102 SIP-Berechtigung ..........82...
  • Seite 180 Anhang Überblick .............12 Übertragen der Konfiguration.......106 Umwelteigenschaften ........156 UNIX.............78, 125 Update ...............135 Upstream............115 Vanity ..............46 Verbindungsdaten..........92 Voraussetzungen ..........16 VPN Pass Through ...........159 Wahlberechtigung..........82 Wahlhilfe ............137 Wählleitung belegen.........81 Wahlverfahren............39 WAN MAC-Adresse..........101 WAN Modus ............94 WAN Netzmaske ..........101 Wandmontage ...........33 Wartung ............156 Webkonfigurator..........78 Weitere Geräte am S0-Bus .......38 Weitere ISDN-Geräte .........38...

  • Seite 181: Konformitätserklärung

    Anhang Konformitätserklärung Dieses Gerät ist konform mit den Anforderungen der EU-Richtlinie 99/5/EG. Die Konformitätserklärung ist im Internet unter http://www.detewe.de einzusehen.
  • Seite 182 Anhang...

  • Seite 183: Bohrschablone

    Bohrschablone !!! Vorsicht !!! Vergewissern Sie sich vor dem Bohren, dass sich an den Bohrstellen keine Hausinstallation befindet. Bei Beschädi- gung von Gas-, Strom-, Wasser- und Abwasserleitungen kann Lebensgefahr oder Sachschaden entstehen. Lochabstand 180 mm...
  • Seite 184 DeTeWe Systems GmbH • Zeughofstraße 1 • 10997 Berlin • www.detewe.de Mat.-Nr. 69882.041 Stand 30.11.2005...
