Funktionsweise der TK-
Anlagenkaskadierung
Die TK-Anlagenkaskadierung erfor-
dert eine Twisted-Pair-Leitung mit
RJ45-Stecker zwischen den TK-Anla-
gen. Bei dieser Leitung müssen alle 8
Anschluss-Pins belegt und 1 zu 1
durchverbunden sein. Diese Leitung
transportiert sowohl die Sprach- als
auch die Verwaltungsdaten zwi-
schen den TK-Anlagen. Schließen Sie
diese Leitung an den PCM-Anschlüs-
sen auf den beiden zentralen Steuer-
baugruppen MC+1-3 der TK-Anla-
gen an. Die geschirmte CAT-5-
Leitung darf dabei eine Länge von
50 Zentimeter nicht überschreiten.
Hinweis: Wegen der sehr kurzen
zulässigen Leitungslänge müssen
beide TK-Anlagen übereinander mon-
tiert werden. Eine Aufstellung neben-
einander ist nicht möglich.

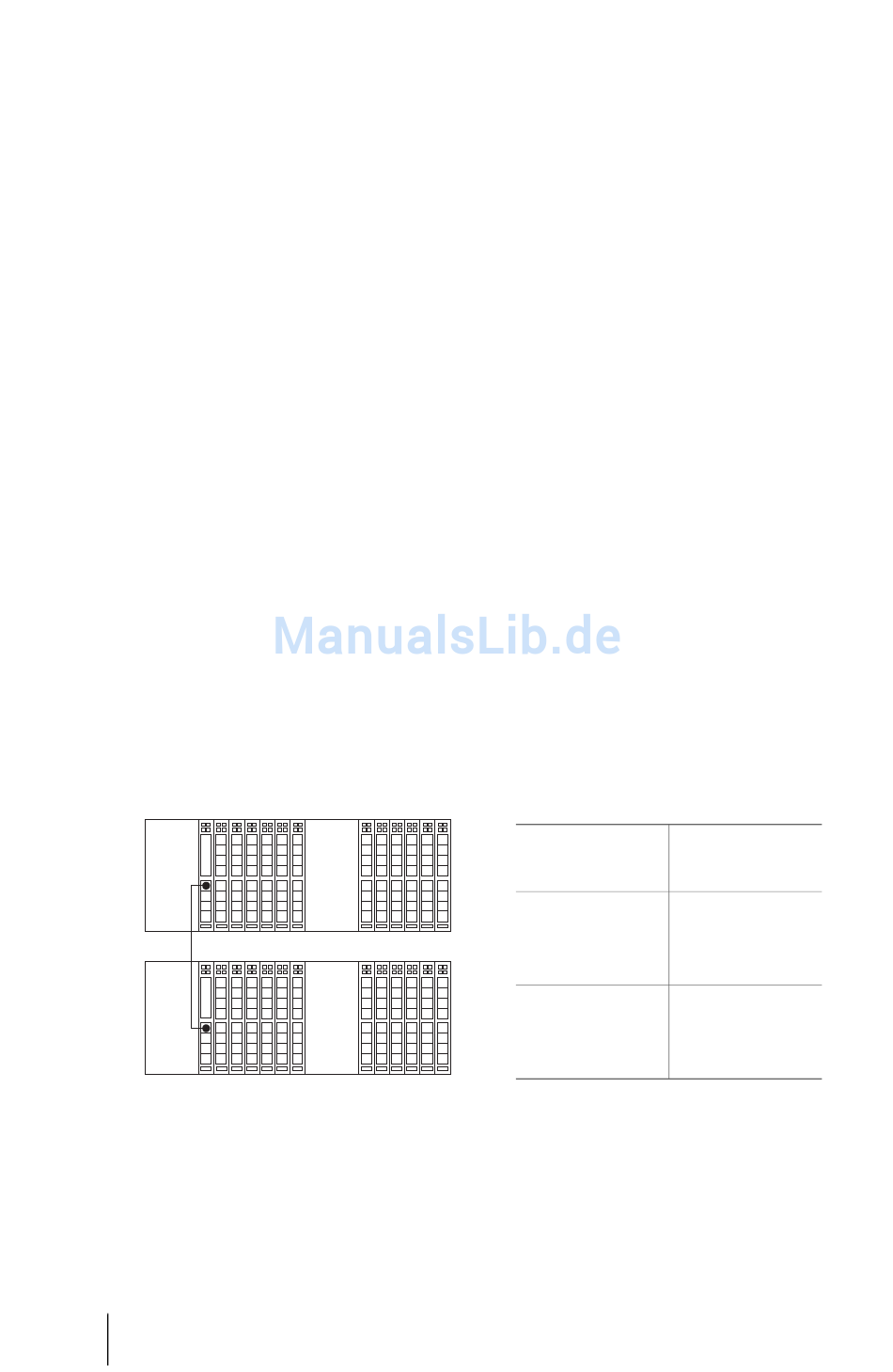

TK-Anlagenkaskade
104
TK-Anlagenkaskadierung
TK-Anlage 1 (Master)
Daten-Leitung (8-polig, 1:1 verdrahtet)
TK-Anlage 2 (Slave)
TK-Anlagenkaskade in
Betrieb nehmen
Gehen Sie mit folgenden Schritten
vor, um eine TK-Anlagenkaskade in
Betrieb zu nehmen:
1. Bei der Kaskadierung von zwei
TK-Anlagen des Typs
OpenCom 510 müssen Sie über
DIP-Schalter auf der zentralen
Steuerbaugruppe die Rahmen-
nummer einstellen.
Nehmen Sie dazu die zentrale
Steuerbaugruppe aus der Mas-
ter-Anlage und der Slave-Anlage
heraus. Gehen Sie dabei vor, wie
im Kapitel Zentrale Steuerbau-
gruppe installieren ab Seite 24
beschrieben.
2. Stellen Sie auf beiden Baugrup-
pen die DIP-Schalter auf die pas-
sende Position.
Position der DIP-Schalter
Rahmen ist
Rahmen ist Slave
Master
S1: offen
S1: geschlossen
(Schalterstellung
(Schalterstellung:
auf Position 1)
on)
S2: offen
S2: offen
(Schalterstellung
(Schalterstellung
auf Position 2)
auf Position 2)
Die Lage der DIP-Schalter (S1
und S2) entnehmen Sie der Ab-
bildung MC+1-3: Aufsicht.
