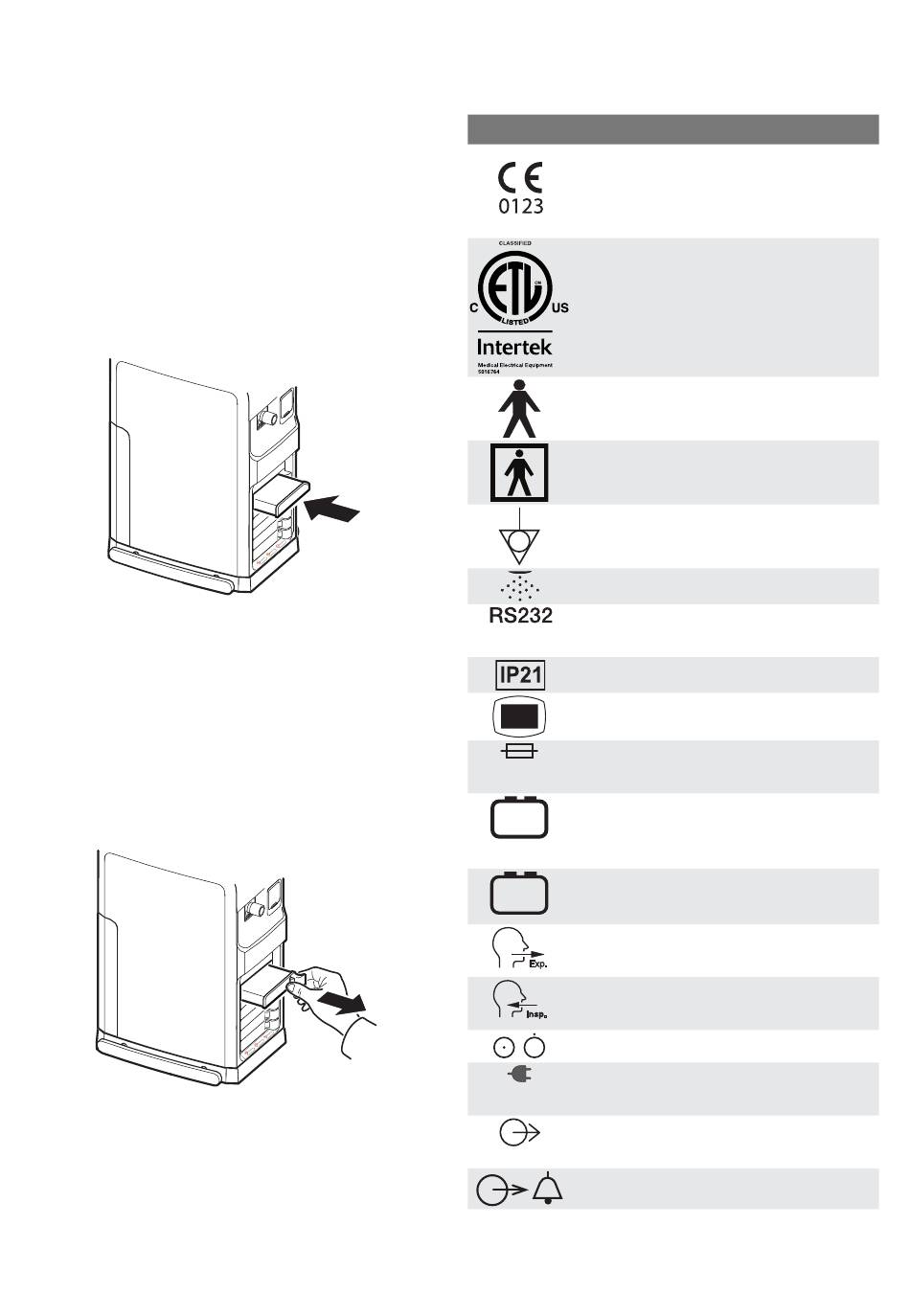

2.2.1 Handhabung von Modulen

Die Edi-, CO und Y-Sensor-Module dürfen
2-
nicht im MR-Raum verwendet werden.
Ein Modul in das Patiententeil einschieben.
Darauf achten, dass das Modul vollständig
eingeschoben ist und der Freigabeknopf zu
einer vollständig „geschlossenen" Position
zurückkehrt.
Herausnehmen eines Moduls:
• Leicht am Hebel ziehen und den
Freigabeknopf drücken, dann weiter am
Hebel ziehen, bis sich das Modul vom
Beatmungssystem löst.
• Das Modul vom Beatmungssystem
abnehmen.
26
|

2.2.2 Symbole auf dem Patiententeil

Symbol Beschreibung
CE-Kennzeichnung – zeigt an, dass
das Gerät den Vorgaben der
Medizinprodukte-Verordnung 2017/745
genügt.
ETL-Kennzeichnung – zeigt die
Übereinstimmung mit kanadischen
und US-Normen an.
Typ B – zeigt Klassifikation gemäß
IEC 60601-1 an
Anwendungsteil Typ BF – zeigt die
Klassifikation gemäß IEC 60601-1 an
Potentialausgleichsanschluss
Anschluss für Vernebler
RS-232/Serielle Schnittstelle –
Anschluss für Datenübertragung
Schutzart-Klassifizierung, IP21
Anschluss Bedienteil
Sicherung für externe
12-V-Gleichstromversorgung
Externer 12-V-Batterieeingang
-
+
12V
- Batterie
+
Exspiratorischer Gasflow vom
Patienten
Inspiratorischer Gasflow vom
Patienten
Netzstrom Ein/Aus
Netzstrom angeschlossen, Batterien
werden aufgeladen
Gasauslass – Abgasflow vom
Beatmungssystem
Alarmausgangsanschluss
