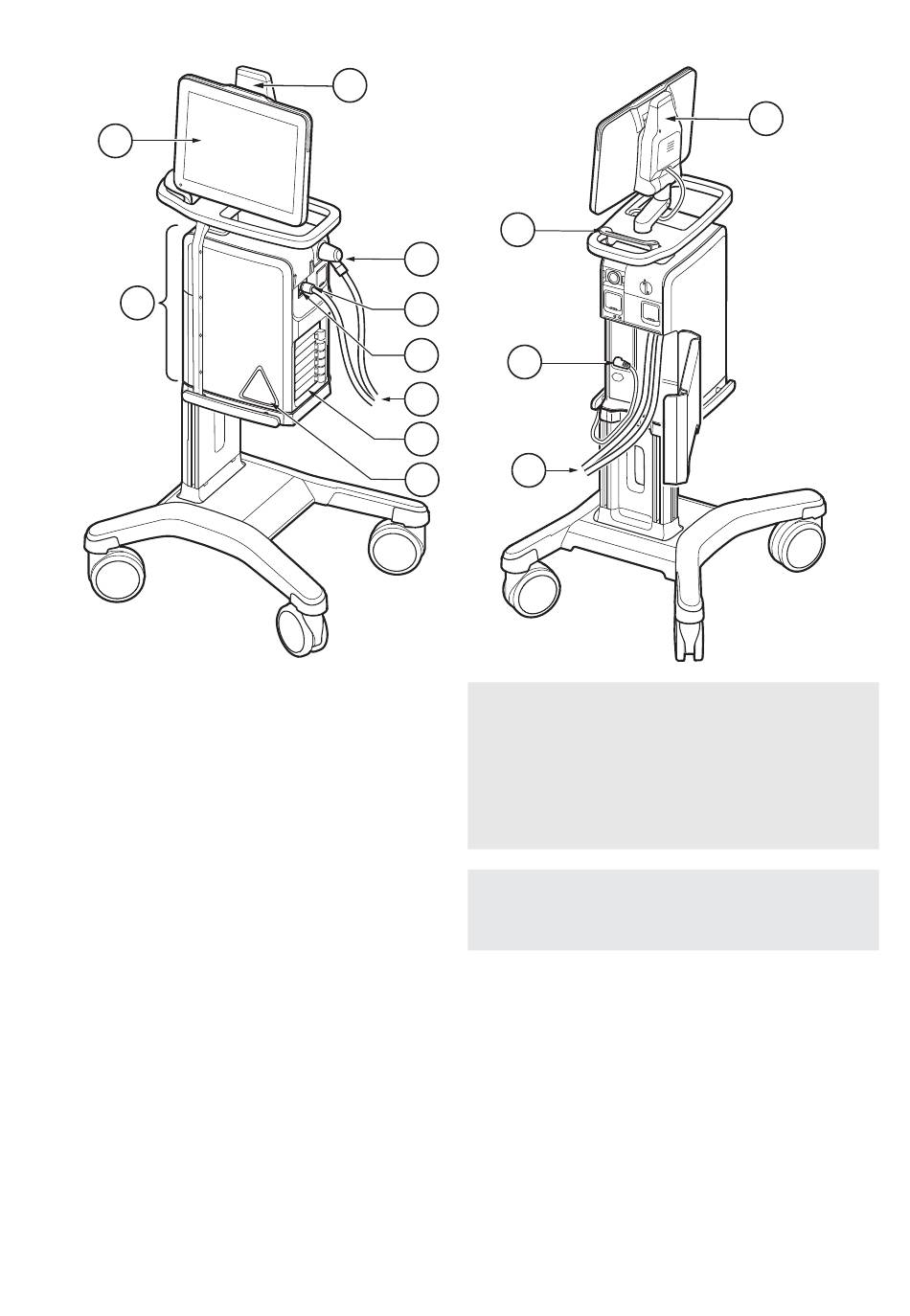

1. Bedienteil
2. Patiententeil
3. Exspirationseinlass
4. Inspirationsauslass
5. Notfalllufteinlass
6. Patientensystem
7. Moduleinheit
8. Beschriftung zur MR-Tauglichkeit
9. Magnetfeldanzeige
10. Handgriff mit automatischer Verriegelung
11. Steuerkabel des Bedienteils
12. AIR- und O -Versorgung
2
13. Etikett der Magnetfeldanzeige
Servo-u MR-Beatmungssystem v4.2, Benutzerhandbuch
13
10
3
4
5
6
7
8
WARNUNG! Aus Sicherheitsgründen ist
darauf zu achten, dass das Steuerkabel des
Bedienteils sicher befestigt ist, indem die
Kontermuttern an den Anschlüssen
festgezogen werden.
VORSICHT: Der Notfalllufteinlass darf nicht
blockiert oder abgedeckt sein.
11
12
