| 6 | Beatmungseinstellungen und Funktionen
1
2
3
4
5
6

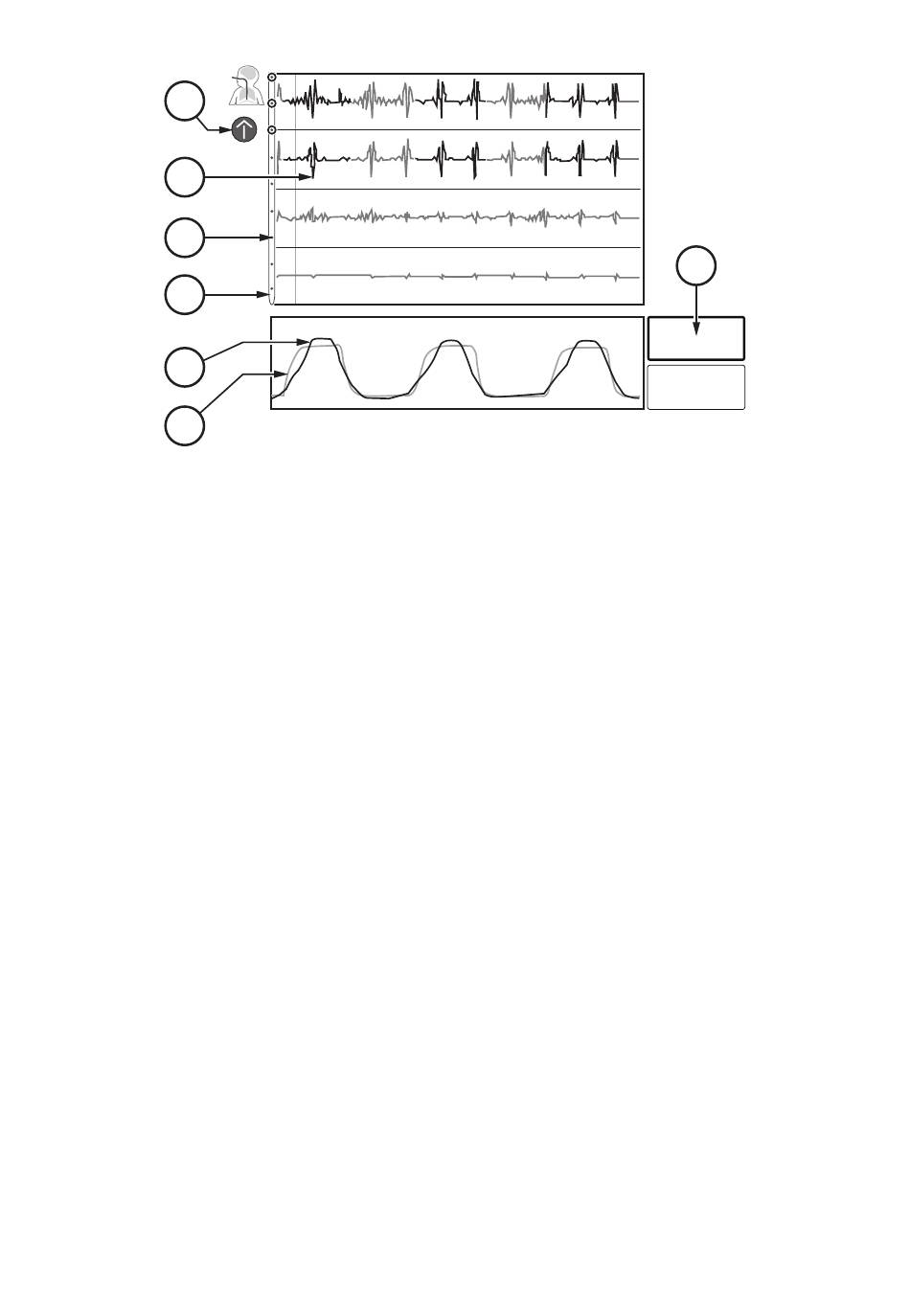

1. Anleitung zur Positionierung des Katheters
– Pfeile (bei korrekter Position des
Katheters nicht sichtbar) unter dem
Patientensymbol zeigen, in welcher
Richtung die Katheterposition angepasst
werden sollte.
2. EKG-Ableitungen
3. Edi-Katheterelektrode
4. Edi-Katheter
5. Geschätzter Druck, basierend auf dem
Edi Signal (P
6. Druck (an den Patienten abgegeben)
7. Edi
Spitze
Die Symbole auf der Darstellung des
Edi-Katheters und die farbliche Hervorhebung
an der Elektrode zeigen an, wo das Edi-Signal
am stärksten ist. Falls kein Edi-Signal ermittelt
wird, ist keine solche Markierung zu sehen.
Bitte beachten, dass die farbliche
Hervorhebung auf der Elektrode sich schneller
ändern als die Symbole auf dem Edi-Katheter.
128
)
Edi
|
• Anhand der EKG-Kurven die Position des
Edi -Katheters überprüfen:
- Überprüfen, ob die P- und QRS-Kurven
der oberen Ableitungen sichtbar sind und
ob auf den unteren Ableitungen die
P-Kurven verschwinden.
- Wenn die rosa hervorgehobenen
Ableitungen während der Inspiration in
der Mitte liegen (d. h. in der zweiten und
dritten Ableitung), dann ist der
Edi-Katheter richtig positioniert und kann
befestigt werden. Links von den oberen
EKG-Ableitungen ist dann kein
Katheterpositionierungspfeil mehr
sichtbar.
7
