4.1.3 Ansicht Loops

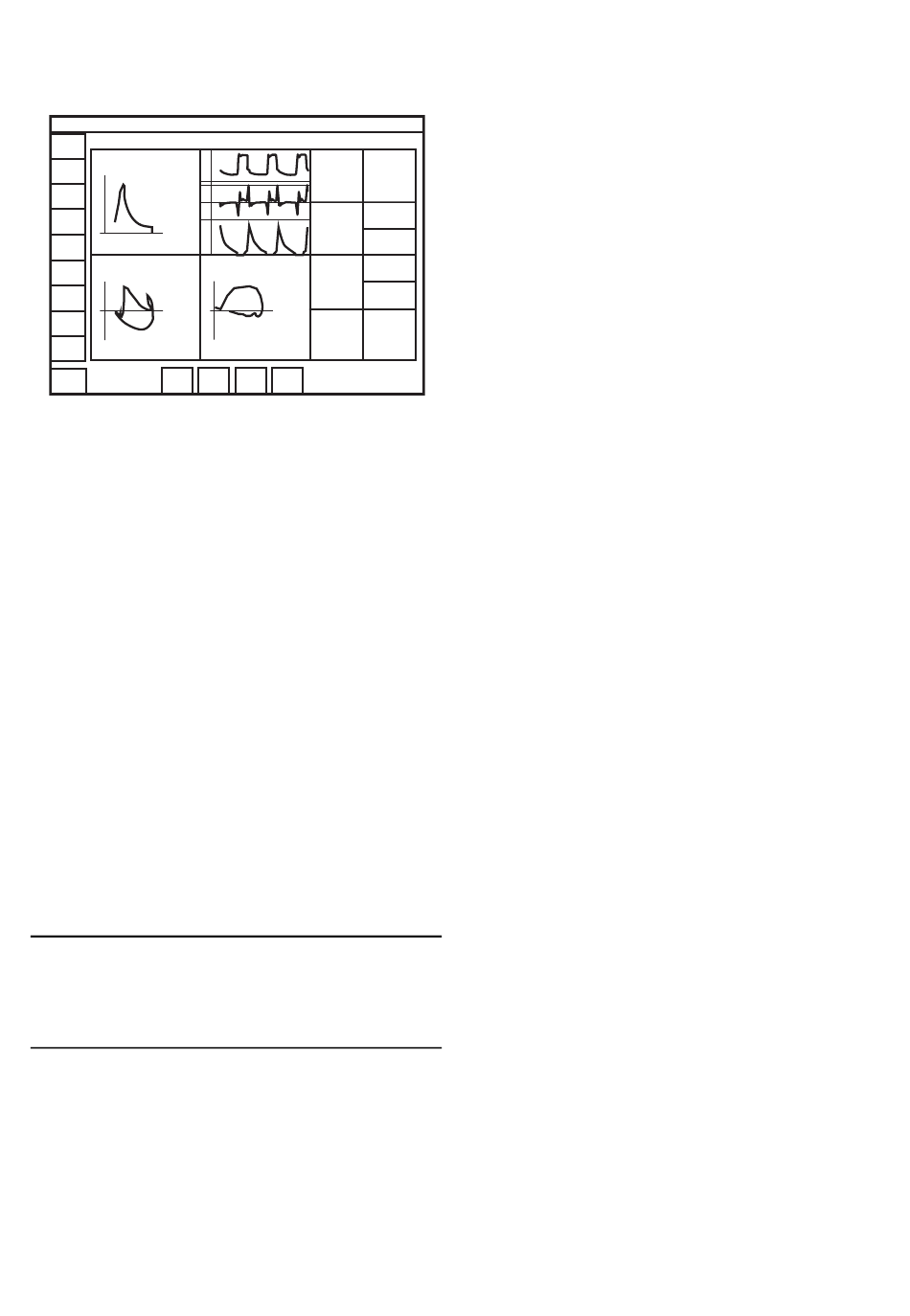

Diese Ansicht bietet eine grafische Darstellung
des Verhältnisses Druck – Flow, Druck –
Volumen und Volumen – Flow.
Bestandteile:
• Bis zu drei Loops – Druck-Flow,
Druck-Volumen und Volumen-Flow
• zwei oder drei Kurven – Druck- und
Flow-Kurven sind stets vorhanden; falls
gewünscht, auch die Volumenkurve und,
falls verfügbar, auch die Edi- ind
CO -Kurven
2
• Zwei Spalten mit numerischen Werten
Servo Compass kann in der Ansicht LOOPS
enthalten sein.
Siehe Abschnitt Servo Compass in Ansicht
Loops auf Seite 63.
Anmerkung: Die Ansicht KURVEN steht in
nicht-invasiven Beatmungsformen nicht zur
Verfügung.
Das Layout kann durch Antippen von
BILDSCHIRMLAYOUT/Layout im erweiterten
Menü oder ANSICHTEN/Layout im
Schnellmenü angepasst werden oder durch
Antippen und Halten einer Kurve. Alle drei
Methoden öffnen das Fenster LAYOUT.
Servo-u MR-Beatmungssystem v4.2, Benutzerhandbuch
| Anzeigen und Speichern von Daten
Siehe Abschnitt Anpassen der Kurvenanzeige
auf Seite 65.
Ermöglicht das Einblenden oder Ausblenden
der Volumenkurve und der Edi- oder
CO -Kurven, wenn die entsprechenden
2
Module angeschlossen sind. Servo Compass
kann ebenfalls ein- oder ausgeblendet werden.
Die Loops können auch mit oder ohne ein
Loop-Raster angezeigt werden durch Tippen
auf Loop-Raster.
Es ist außerdem möglich, die Skalierung, die
Ablenkgeschwindigkeit und das Aussehen der
Kurven im Fenster LAYOUT anzupassen.
Die Helligkeit des Bedienfeldes kann
angepasst werden durch Tippen auf
BILDSCHIRMLAYOUT im erweiterten Menü
und dann das Verschieben des Schalters
Helligkeit auf die gewünschte Stufe in dem
sich öffnenden Fenster. Dies kann auch im
STANDBY-Modus erledigt werden.
Um einen Referenz-Loop (1) beizubehalten
oder zwei übereinander gelegte Loops
simultan darzustellen (2):
1. Das Referenz-Loop-Symbol antippen. Ein
Referenz-Loop wird zusammen mit einem
Zeitstempel angezeigt.
2. Das Symbol mit den zwei übereinander
gelegten Loops antippen, um die beiden
vorherigen Loops anzuzeigen.
