Getinge Servo-u MR Benutzerhandbuch Seite 31

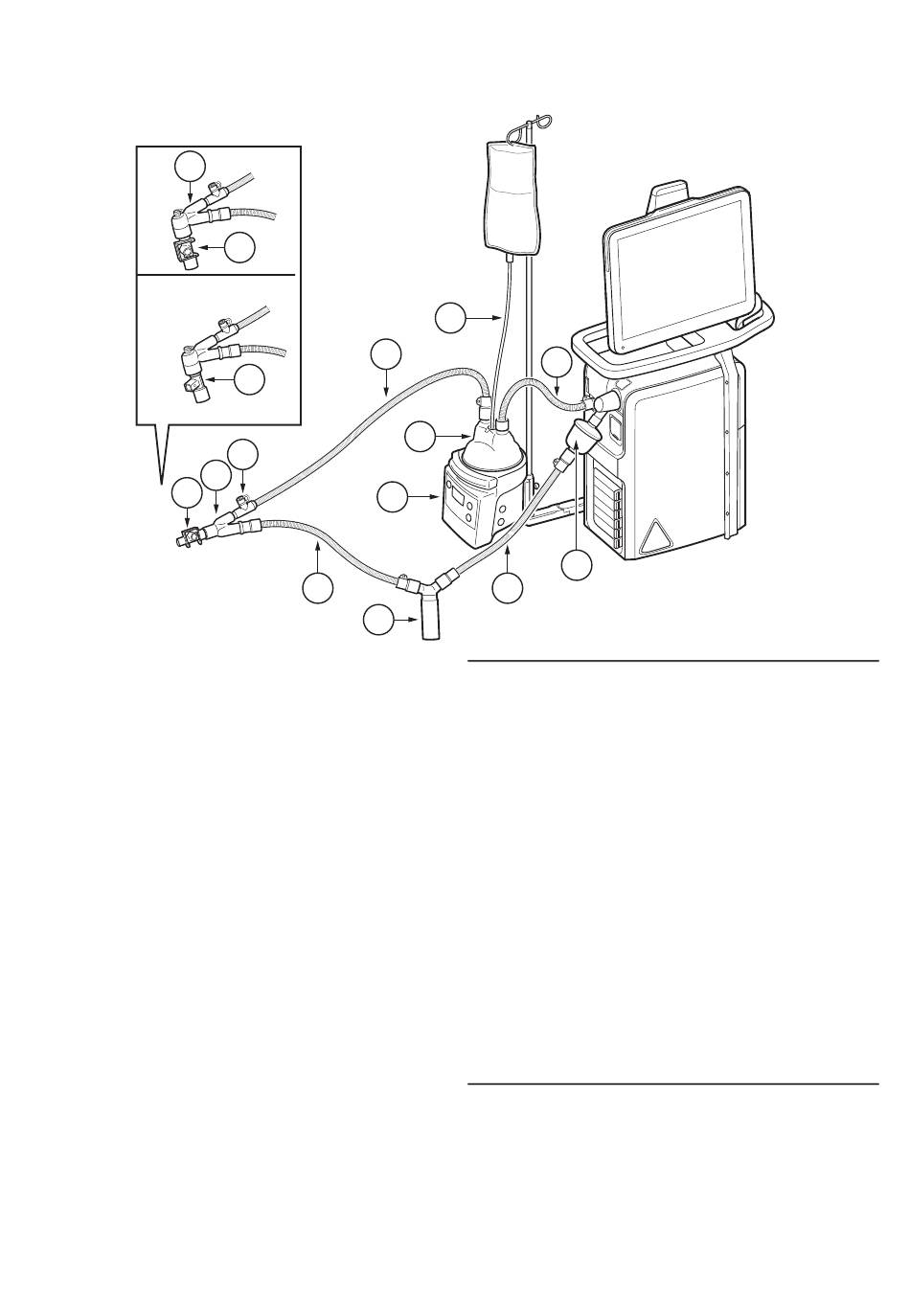

Patientensystem, einfach beheizbar
8
7
1. Patienten-Inspirationsschlauch
2. Automatische Wasserbefüllung
3. Atemluft-Befeuchtungskammer
4. Aktiver Atemluftbefeuchter
5. Manschette mit Temperatur-Messung
6. Y-Stück
7. CO -Atemwegsadapter
2
8. Abgewinkeltes Y-Stück
9. Y-Sensor
10. Patienten-Exspirationsschlauch
11. Wasserabscheider
12. Filter Servo Duo Guard
Servo-u MR-Beatmungssystem v4.2, Benutzerhandbuch
7
1
9
5
6
10
11
2
1
3
4
10
Anmerkungen:
• Während der Vernebelung den aktiven
Atemluftbefeuchter abschalten.
• Anschluss des Exspirationsfilters ist
unbedingt notwendig während der
Vernebelung.
• Wenn ein Patientensystem mit
Einzelheizung verwendet wird, ist ein
Wasserabscheider zu empfehlen.
• Sicherstellen, dass das Y-Stück so
abgewinkelt ist, dass Kondenswasser
vom Patienten zum exspiratorischen
Patientenschlauch abfließt.
| Systemübersicht
12
