1 Exspirationsauslass
2 LED für Wechselstromnetzanschluss,
3 LED für Stromversorgung, grün
4 Ein/Aus-Schalter
5 RS-232-Anschlüsse
6 Sicherung für externe
7 Externer 12-V-Batterieeingang
8 Steuerkabelanschluss des
9 Anschluss für Netzstromquelle mit
10 Potentialausgleichsanschluss
11 Alarmausgangs- anschluss
12 Lüfter mit Filter
13 Verschluss für
14 Gaseinlass für Luft/HeO
15 Gaseinlass für O
16 Inspirationskanalabdeckung
2.2.1

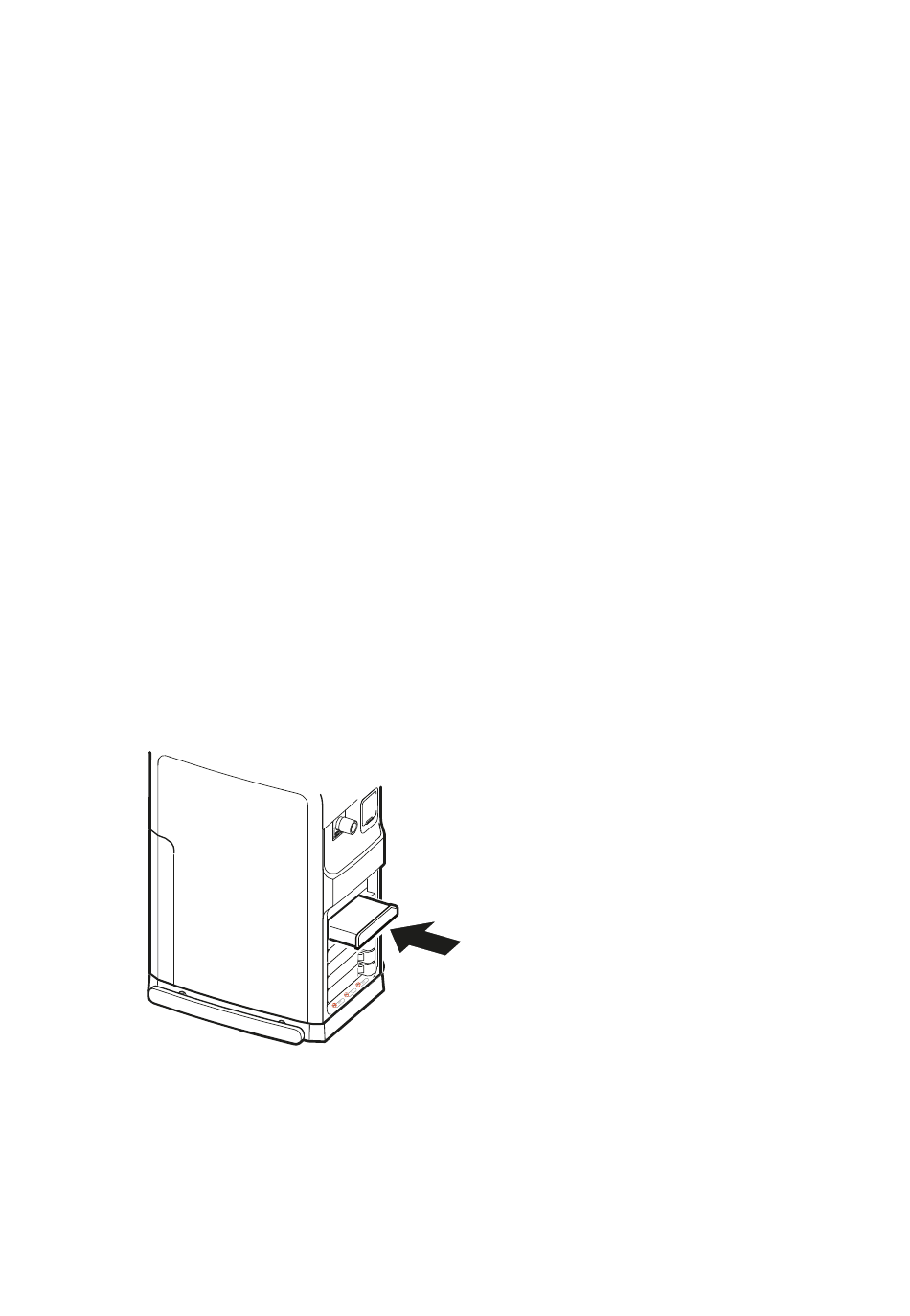

Handhabung von Modulen
Ein Modul in das Patiententeil einschieben. Darauf achten, dass das Modul
vollständig eingeschoben ist und der Freigabeknopf zu einer vollständig
„geschlossenen" Position zurückkehrt.
Servo-u Beatmungssystem v4.4 Benutzerhandbuch
blau
Der Schalter muss nach unten
gezogen werden, bevor er betätigt
werden kann.
Gleichstromversorgung
Bedienteils
Sicherung
Inspirationskanalabdeckung
2
17 Inspirationsauslass
18 Notfalllufteinlass
19 Moduleinheit
20 Exspirationseinlass
21 Anschluss für Vernebler
22 Modulfreisetzungshebel
23 Exspirationskassette
24 Exspiratorischer Einlass mit
Feuchtigkeitsabscheider
25 Sicherung, Netzstrometikett
▪ Sicherungsetikett
▪ Wechselstromnetzspannung
▪ Informationen zum
26 Etikett für Gase und
Gaseingangsdruck
▪ AIR
▪ O
▪ Zulässige Gaseinlassdrücke
27 Seriennummer-Etikett
2
| Systemübersicht | 2 |
Potentialausgleichsanschluss
2
23
