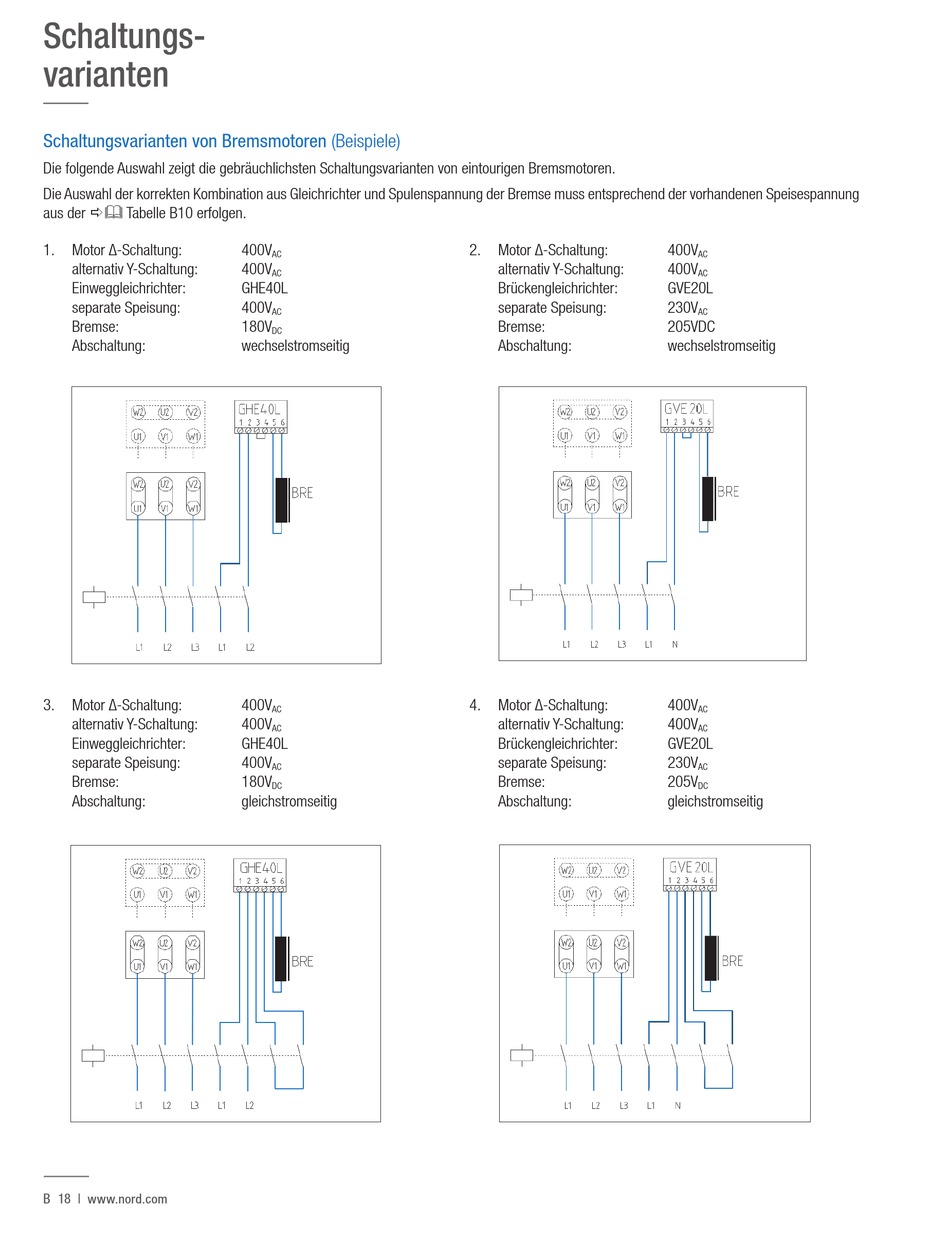

Schaltungsvarianten von Bremsmotoren (Beispiele)

Die folgende Auswahl zeigt die gebräuchlichsten Schaltungsvarianten von eintourigen Bremsmotoren.
Die Auswahl der korrekten Kombination aus Gleichrichter und Spulenspannung der Bremse muss entsprechend der vorhandenen Speisespannung
aus der ð& Tabelle B10 erfolgen.
1. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Einweggleichrichter:
separate Speisung:
Bremse:
Abschaltung:
3. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Einweggleichrichter:
separate Speisung:
Bremse:
Abschaltung:
