NORD Drivesystems M7000 Bedienungsanleitung Seite 63

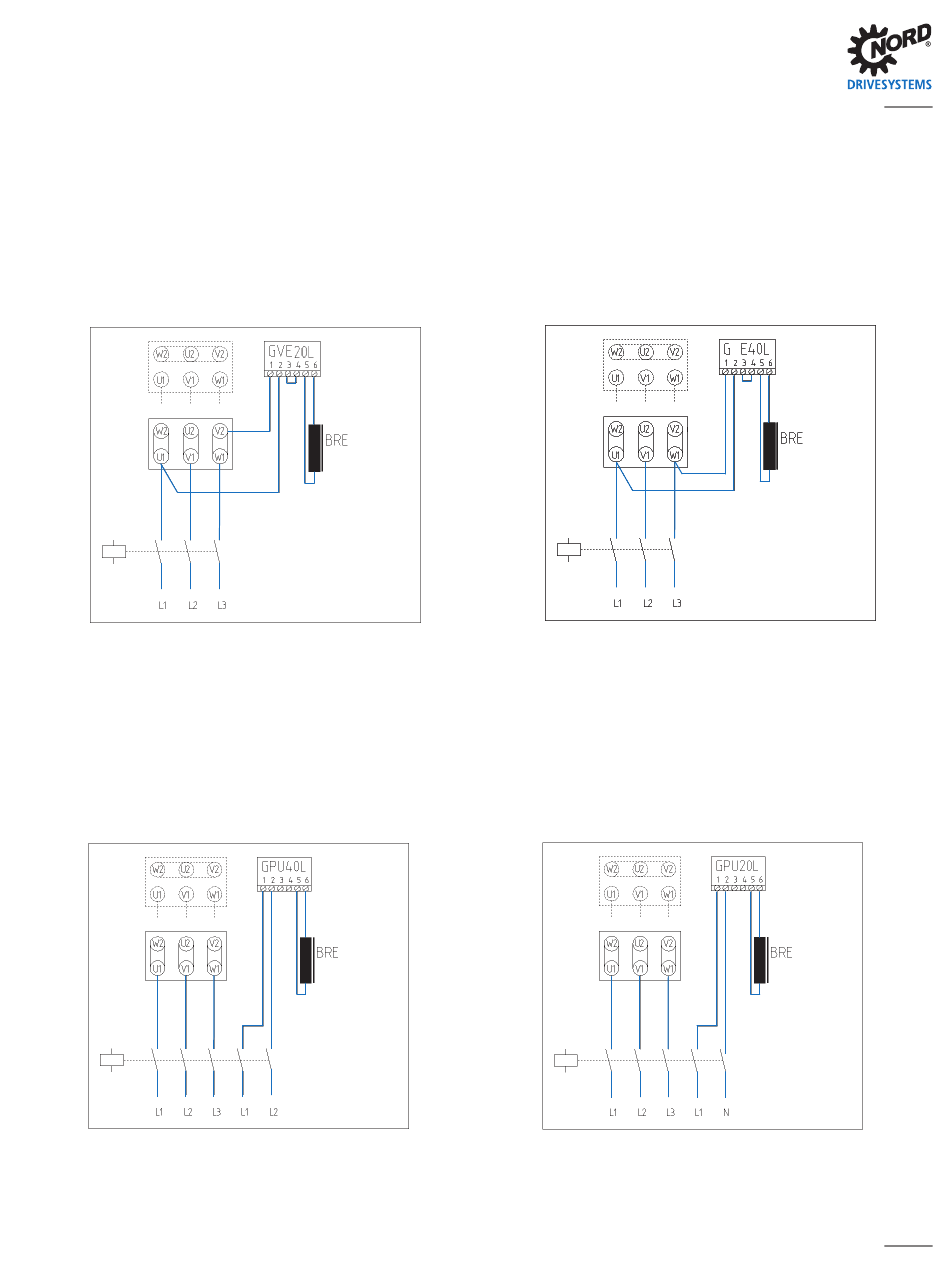

5. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Brückengleichrichter:
Speisung über die
Motorklemmen:
Bremse:
Abschaltung:
Bremse fällt sehr langsam ein!
7. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Schnell-Schalt-
Gleichrichter:
Bremse:
separate Speisung:
Abschaltung:
Schaltvariante für schnelles Lüften
Typisch für FU-Betrieb
230V
AC
400V
AC
GVE20L
230V
AC
205V
DC
wechselstromseitig
400V
AC
400V
AC
GPU40L
180V
DC
400V
AC
gleichstromseitig, intern
6. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Einweggleichrichter:
Speisung über die
Motorklemmen:
Bremse:
Abschaltung:
Bremse fällt sehr langsam ein!
8. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Schnell-Schalt-
Gleichrichter:
Bremse:
separate Speisung:
Abschaltung:
Schaltvariante für schnelles Lüften
Typisch für FU-Betrieb
400V
AC
400V
AC
GHE40L
400V
AC
180V
DC
wechselstromseitig
H
400V
AC
400V
AC
GPU20L
105V
DC
230V
AC
gleichstromseitig, intern
www.nord.com | 19 B
