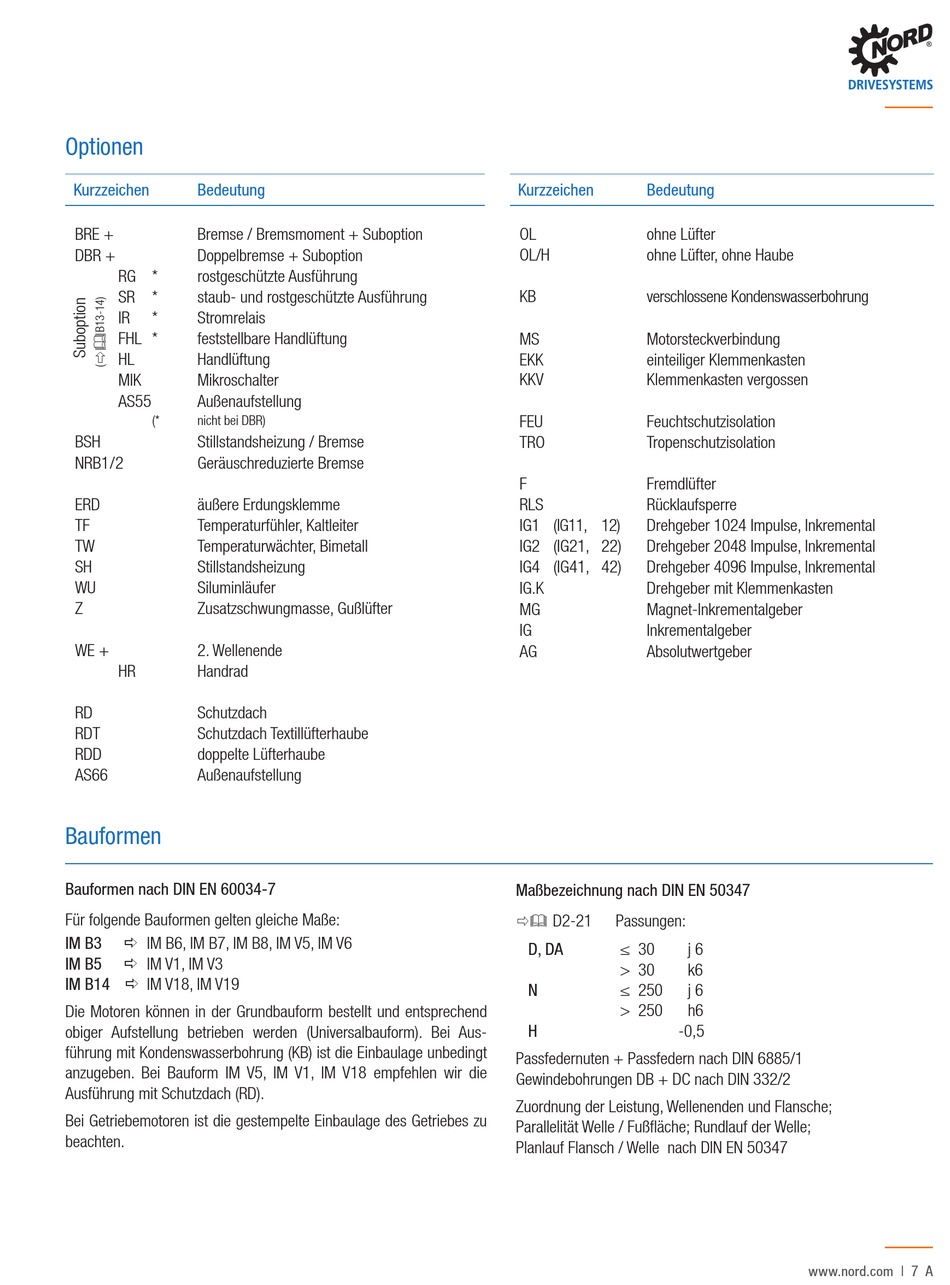

NORD Drivesystems M7000 Bedienungsanleitung Seite 9

Optionen
Kurzzeichen Bedeutung
BRE + Bremse / Bremsmoment + Suboption
DBR + Doppelbremse + Suboption
RG * rostgeschützte Ausführung
SR * staub- und rostgeschützte Ausführung
IR * Stromrelais
FHL * feststellbare Handlüftung
HL Handlüftung
MIK Mikroschalter
AS55 Außenaufstellung
(* nicht bei DBR)
BSH Stillstandsheizung / Bremse
NRB1 / 2 Geräuschreduzierte Bremse
ERD äußere Erdungsklemme
TF Temperaturfühler, Kaltleiter
TW Temperaturwächter, Bimetall
SH Stillstandsheizung
WU Siluminläufer
Z Zusatzschwungmasse, Gußlüfter
WE + 2. Wellenende
HR Handrad
RD Schutzdach
RDT Schutzdach Textillüfterhaube
RDD doppelte Lüfterhaube
AS66 Außenaufstellung
Bauformen
Bauformen nach DIN EN 60034-7
Für folgende Bauformen gelten gleiche Maße:
IM B3 ð IM B6, IM B7, IM B8, IM V5, IM V6
IM B5 ð IM V1, IM V3
IM B14 ð IM V18, IM V19
Die Motoren können in der Grundbauform bestellt und entsprechend
obiger Aufstellung betrieben werden (Universalbauform). Bei Aus-
führung mit Kondenswasserbohrung (KB) ist die Einbaulage unbedingt
anzugeben. Bei Bauform IM V5, IM V1, IM V18 empfehlen wir die
Ausführung mit Schutzdach (RD).
Bei Getriebemotoren ist die gestempelte Einbaulage des Getriebes zu
beachten.
Kurzzeichen Bedeutung
OL ohne Lüfter
OL/H ohne Lüfter, ohne Haube
KB verschlossene Kondenswasserbohrung
MS Motorsteckverbindung
EKK einteiliger Klemmenkasten
KKV Klemmenkasten vergossen
FEU Feuchtschutzisolation
TRO Tropenschutzisolation
F Fremdlüfter
RLS Rücklaufsperre
IG1 (IG11, 12) Drehgeber 1024 Impulse, Inkremental
IG2 (IG21, 22) Drehgeber 2048 Impulse, Inkremental
IG4 (IG41, 42) Drehgeber 4096 Impulse, Inkremental
IG.K Drehgeber mit Klemmenkasten
MG Magnet-Inkrementalgeber
IG Inkrementalgeber
AG Absolutwertgeber
Maßbezeichnung nach DIN EN 50347
D2-21 Passungen:
ð&
D, DA ≤ 30 j 6
> 30 k6
N ≤ 250 j 6
> 250 h6
H -0,5
Passfedernuten + Passfedern nach DIN 6885/1
Gewindebohrungen DB + DC nach DIN 332/2
Zuordnung der Leistung, Wellenenden und Flansche;
Parallelität Welle / Fußfläche; Rundlauf der Welle;
Planlauf Flansch / Welle nach DIN EN 50347
