Geräuschreduzierte Bremse - Nrb1; Geräuschreduzierte Bremse - Nrb2 - NORD Drivesystems M7000 Bedienungsanleitung

Schutz gegen Korrosion
1) B-Lagerschild lackiert und korrosionsfreie Reibscheibe
- Option RG (nur in Schutzart IP55 möglich)
2) B-Lagerschild lackiert und Staubschutzring
- Option SR inklusive korrosionsfreier Reibscheibe
(nur in Schutzart IP55 möglich)

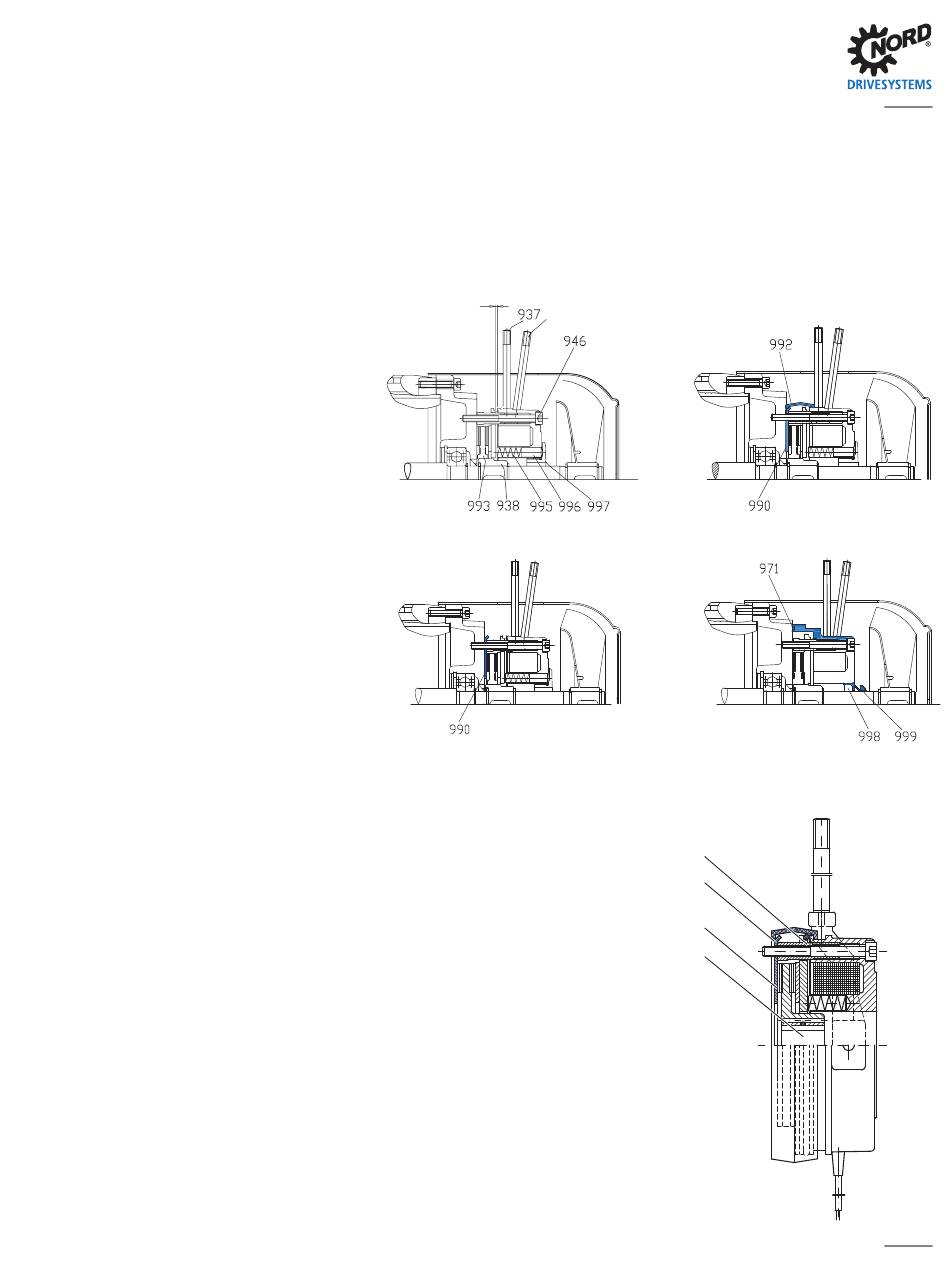

Schnittzeichnungen
937 Handlüftung
938 Bremsmitnehmer
946 Befestigungsschraube
971 O-Ring
990 Reibblech
992 Staubschutzring
993 Bremsbelag
995 Druckfeder
996 Druckstück
997 Einstellring 5-40 Nm
998 Buchse / Dichtungslamelle
999 V-Ring
Geräuschreduzierte Bremse – NRB1
Zur Reduzierung der Schaltgeräusche können die Bremsen mit O-Ring
zwischen Ankerscheibe und Magnetteil geliefert werden.
Die Verwendung zusammen mit Schnellschaltgleichrichtern für Unter-
erregung ist nicht erlaubt.
Geräuschreduzierte Bremse – NRB2
Geräusche durch Drehmomentschwingungen bei Umrichterbetrieb
oder bei Einphasenmotoren können durch Ringe an den Mitnehmern
wirkungsvoll vermindert werden.
Staub Schmutz Feuchtigkeit – RG, SR
● ● ●
IP55
IP55 RG
3) Schutzart IP66, Motorschutzart beachten, bitte anfragen!
4) Schutzart IP67 (Seewasserbremse), Motorschutzart beachten,
bitte anfragen!
a
Luftspalt
Bremse gelüftet
Staubschutz (SR)
Korrosionsschutz (RG)
IP55 SR
IP66
NRB1
enthalten in SR
NRB2
