Schaltungs-
varianten

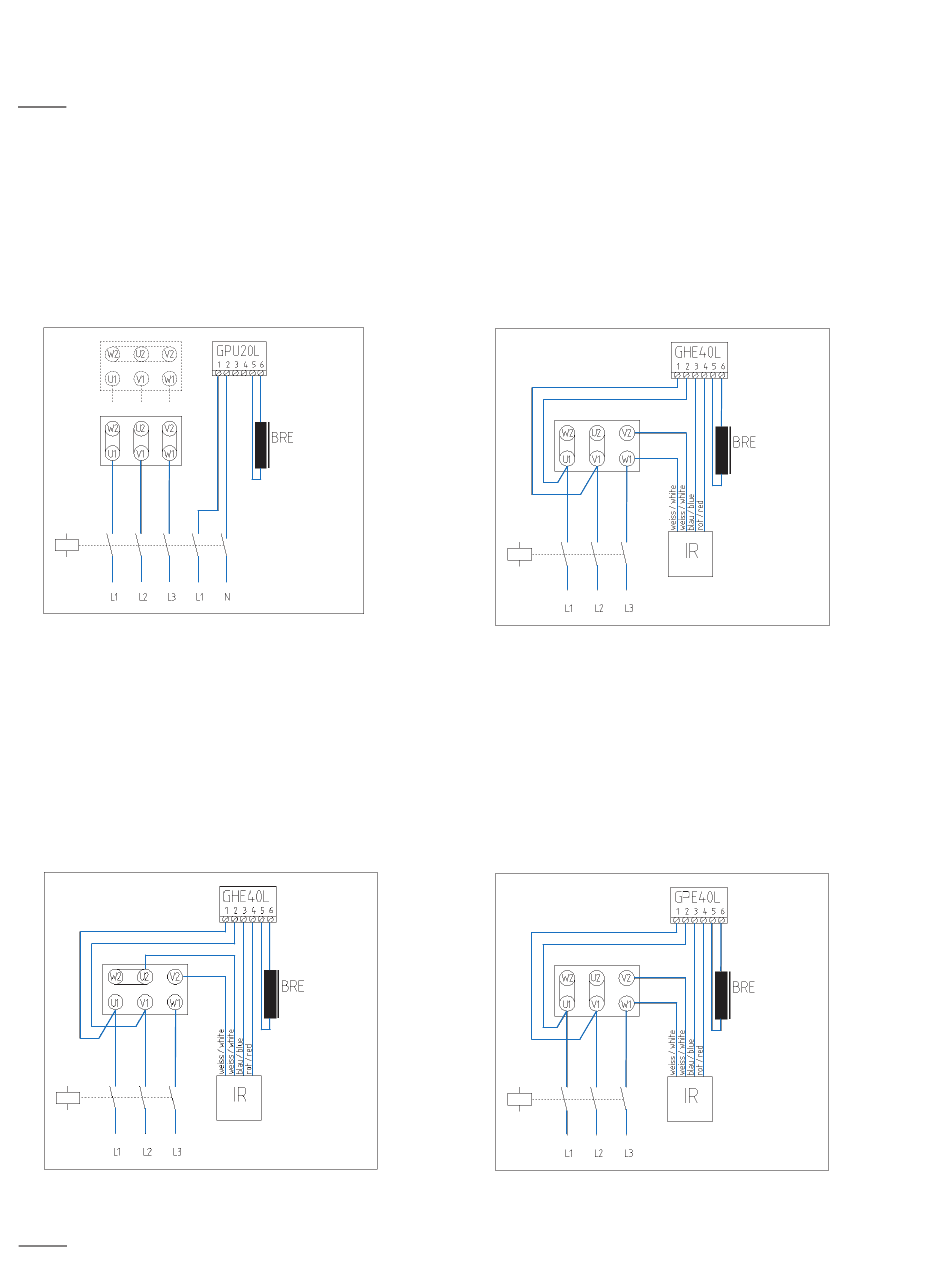

9. Motor ∆-Schaltung:
alternativ Y-Schaltung:
Schnell-Schalt-
Gleichrichter:
Bremse:
separate Speisung:
Abschaltung:
Schaltvariante für schnelles Einfallen
11. Motor Y-Schaltung:
Einweggleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für schnelles Einfallen
B 20 | www.nord.com
400V
AC
400V
AC
GPU20L
205V
DC
230V
AC
gleichstromseitig, intern
400V
AC
GHE40L
180V
DC
400V
AC
gleichstromseitig durch
Stromerfassungsrelais
10. Motor ∆-Schaltung:
Einweggleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für schnelles Einfallen
12. Motor ∆-Schaltung:
Schnell-Einschalt-
Gleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für schnelles Lüften und Einfallen
400V
AC
GHE40L
180V
DC
400V
AC
gleichstromseitig durch
Stromerfassungsrelais
400V
AC
GPE40L
180V
DC
400V
AC
gleichstromseitig durch
Stromerfassungsrelais
