HL
ð& B14

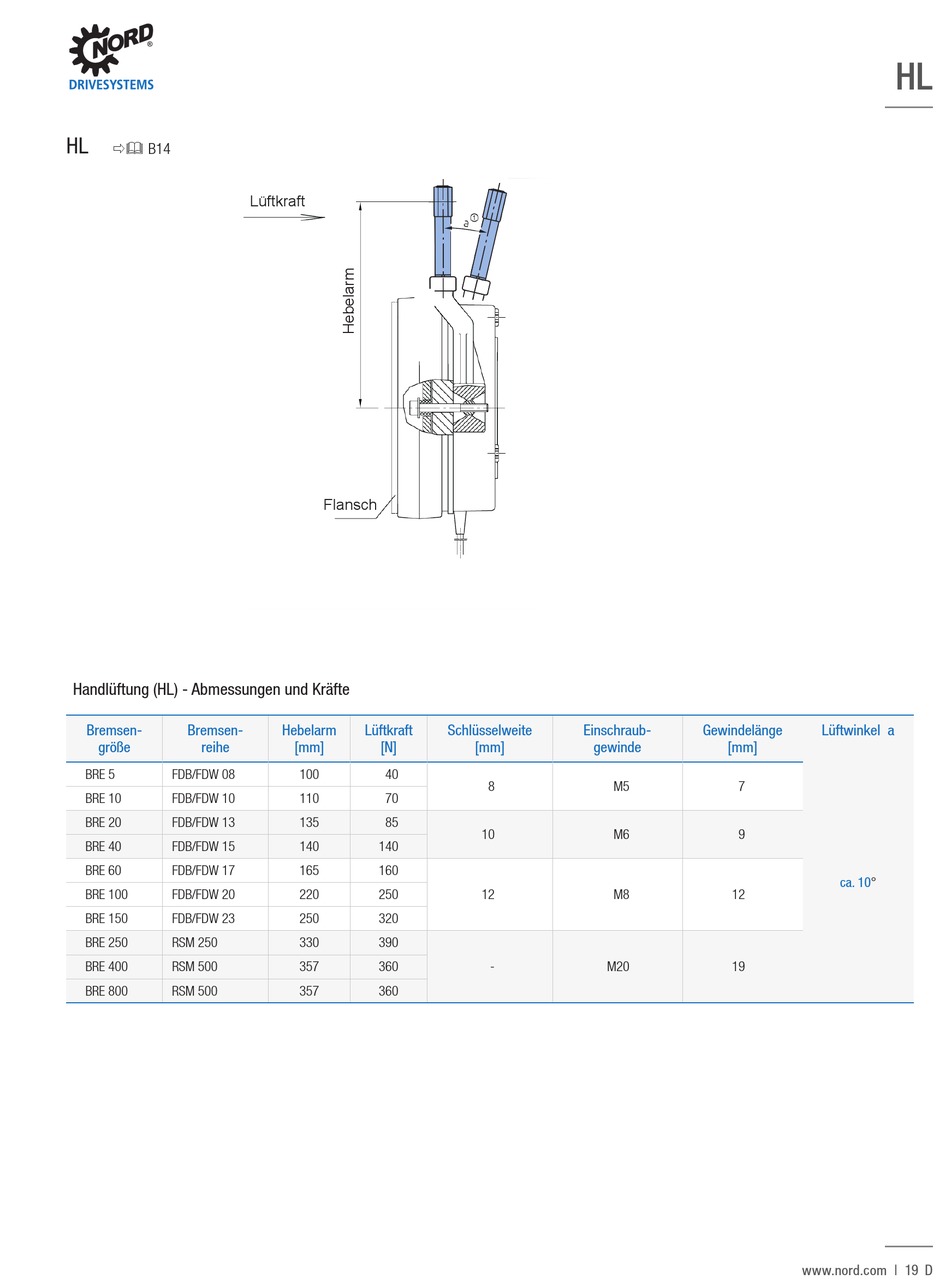

Handlüftung (HL) - Abmessungen und Kräfte
Bremsen- Bremsen-
größe reihe
BRE 5 FDB/FDW 08
BRE 10 FDB/FDW 10
BRE 20 FDB/FDW 13
BRE 40 FDB/FDW 15
BRE 60 FDB/FDW 17
BRE 100 FDB/FDW 20
BRE 150 FDB/FDW 23
BRE 250 RSM 250
BRE 400 RSM 500
BRE 800 RSM 500
Lüftkraft
Flansch
Hebelarm Lüftkraft
[mm] [N]
100 40
110 70
135 85
140 140
165 160
220 250
250 320
330 390
357 360
357 360
Schlüsselweite Einschraub-
[mm] gewinde
8 M5
10 M6
12 M8
- M20
Gewindelänge Lüftwinkel a
[mm]
7
9
ca. 10°
12
19
