Anbau von Inkrementaldrehgebern

Der Anbau von Drehgebern ist bei Motoren der Baugrößen 63 bis 225
möglich.
Die Motoren können dabei sowohl eigen- als auch fremdbelüftet,
mit oder ohne Bremse ausgeführt sein.
Die Hohlwellenaufsteck-Drehgeber werden bei NORD unter der
Lüfterhaube geschützt, direkt an das B-seitige Wellenende des
Motors angebaut. Das gewährleistet eine sichere, torsionsfreie
Kopplung des Drehgebers.
Der elektrische Anschluss erfolgt über eine konfektionierte Leitung
(im Standard 1,5 m lang mit offenem Leitungsende, andere Längen
oder Ausführung mit Stecker sind möglich).
Leitung
fest montiert
flexibel montiert

Geber ohne Stecker

Das Leitungsende wird mit einem ESD-Schild versiegelt. Dieses
schützt den Geber vor elektrostatischen Spannungen. Die An-
schlussverdrahtung muss ESD-gerecht durchgeführt werden!
Die Wahl des Drehgebers in Abhängigkeit von der Ausgangslogik ist bedingt durch das Interface der Auswerteelektronik.
Für NORDAC-Frequenzumrichter gelten folgende Bedingungen:
NORDAC Frequenzumrichter-Serie
SK500P, SK510P
SK530P, SK550P
SK520E, SK530E, SK535E, SK540E, SK545E
SK200E, SK205E, SK210E, SK215E, SK220E, SK225E,
SK230E, SK235E
NORDAC LINK
Nähere Details finden Sie in den Betriebsanleitungen der Frequenzumrichter z.B. BU 0500E.
Eine externe Elektronikbaugruppe zur Wandlung von HTL in TTL Signale (z.B. Geberanschluss an 530P mit sehr langen Leitungen)
ist als Baugruppe von NORD lieferbar.
* bis max. 10 m Geberkabellänge M20x1,5).
Biegeradius (Standard)
26 mm
78 mm
Drehgeber mit Schutzdach (RD) nur mit Fremdlüfteranbau (F)
möglich!

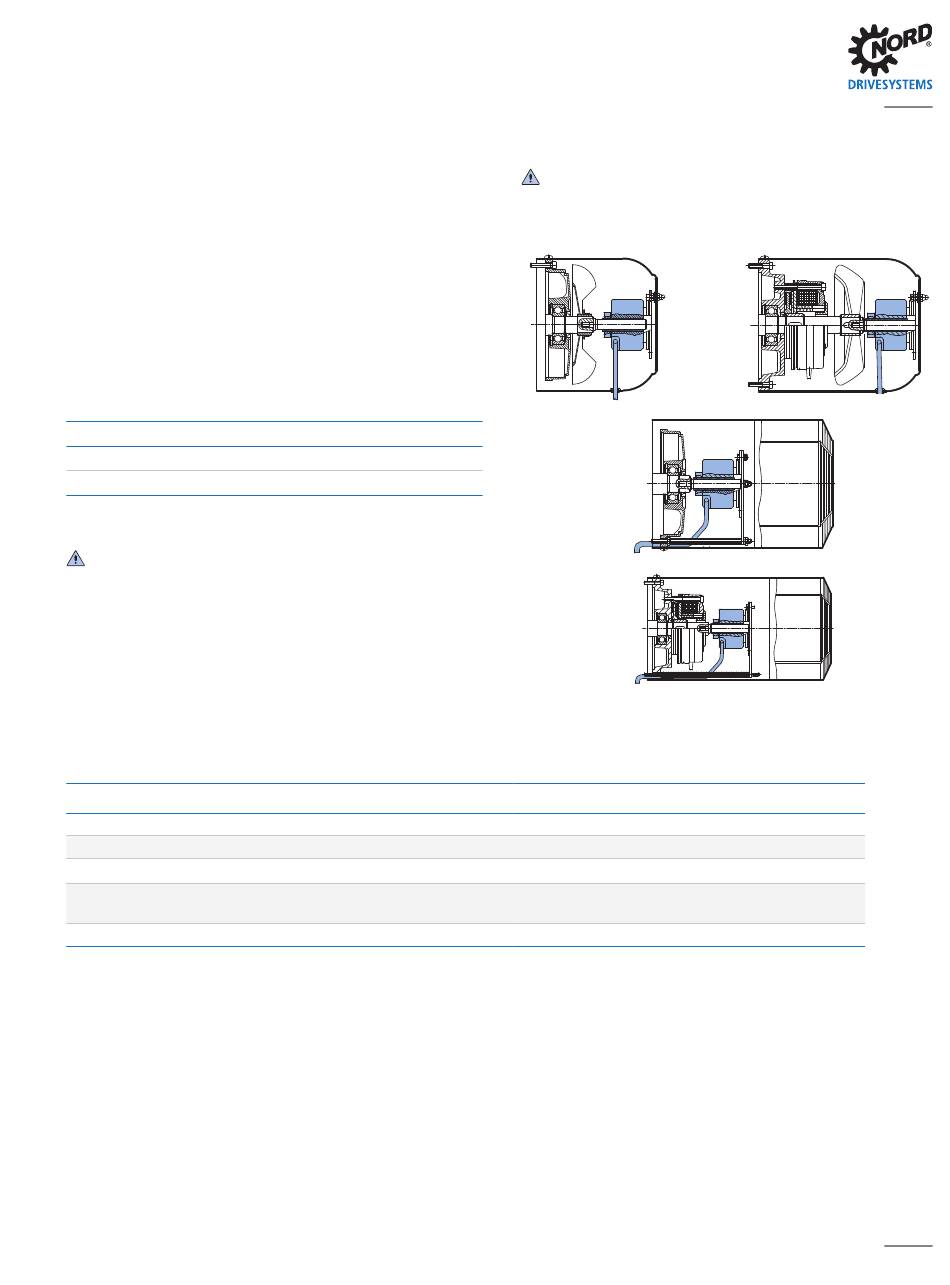

Beispielhafte Skizzen:
Inkrementaldrehgeber-Logik
* HTL mit 10 – 30V Versorgung
TTL mit 10 – 30V Versorgung
TTL mit 10 – 30V Versorgung
* HTL mit 10 – 30V Versorgung
* HTL mit 10 – 30V Versorgung
