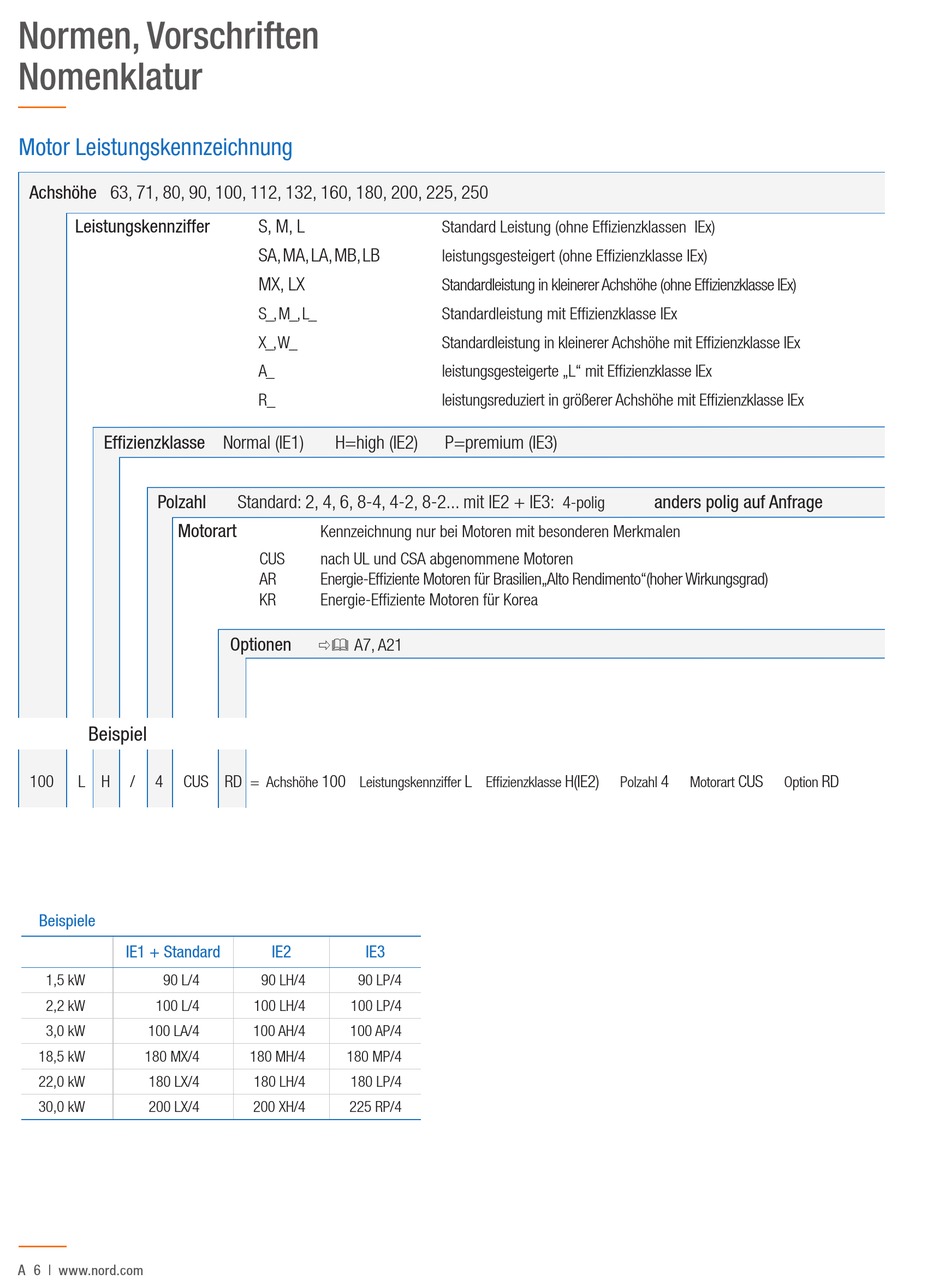

Normen, Vorschriften Nomenklatur; Motor Leistungskennzeichnung - NORD Drivesystems M7000 Bedienungsanleitung

Normen, Vorschriften
Nomenklatur

Motor Leistungskennzeichnung

Achshöhe 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250
Leistungskennziffer
Effizienzklasse Normal (IE1)
Polzahl
Motorart
Beispiel
100 L H / 4 CUS RD
Beispiele
IE1 + Standard
1,5 kW 90 L/4
2,2 kW 100 L/4
3,0 kW 100 LA/4
18,5 kW 180 MX/4
22,0 kW 180 LX/4
30,0 kW 200 LX/4
A 6 | www.nord.com
S, M, L
SA, MA, LA, MB, LB
MX, LX
S_, M_, L_
X_, W_
A_
R_
H=high (IE2)
Standard: 2, 4, 6, 8-4, 4-2, 8-2... mit IE2 + IE3:
Kennzeichnung nur bei Motoren mit besonderen Merkmalen
CUS nach UL und CSA abgenommene Motoren
AR Energie-Effiziente Motoren für Brasilien„Alto Rendimento"(hoher Wirkungsgrad)
KR Energie-Effiziente Motoren für Korea
Optionen
A7, A21
ð&
100
= Achshöhe Leistungskennziffer
IE2 IE3
90 LH/4 90 LP/4
100 LH/4 100 LP/4
100 AH/4 100 AP/4
180 MH/4 180 MP/4
180 LH/4 180 LP/4
200 XH/4 225 RP/4
Standard Leistung (ohne Effizienzklassen IEx)
leistungsgesteigert (ohne Effizienzklasse IEx)
Standardleistung in kleinerer Achshöhe (ohne Effizienzklasse IEx)
Standardleistung mit Effizienzklasse IEx
Standardleistung in kleinerer Achshöhe mit Effizienzklasse IEx
leistungsgesteigerte „L" mit Effizienzklasse IEx
leistungsreduziert in größerer Achshöhe mit Effizienzklasse IEx
P=premium (IE3)
4-polig
L H(IE2)
Effizienzklasse Polzahl
anders polig auf Anfrage
4 CUS RD
Motorart Option
