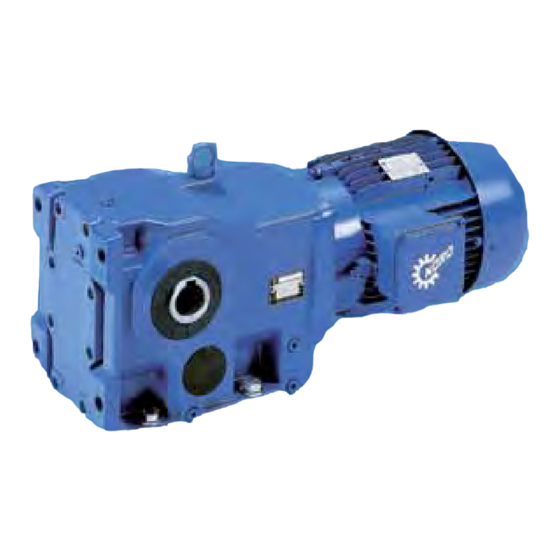

- Seite 1 B 1091-1 Motoren im FU- Betrieb für Kategorie 3D Projektierungsleitfaden zur B 1091...
-
Seite 2: Bestimmungsgemäße Verwendung Motoren Im Frequenzumrichterbetrieb
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 2 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/0. Prolog/0.2 Bestimmungsgemäße Verwendung der Drehstrom-Asynchronmotoren im Frequenzumrichterbetrieb[B1091-1] @ 2\mod_1358777562957_6.docx @ 54045 @ @ 1 Bestimmungsgemäße Verwendung Drehstrom-Asynchron- motoren im Frequenzumrichterbetrieb Die Einhaltung des Projektierungsleitfaden zur Betriebs- und Montageanleitung B1091, sowie der Betriebsanleitung des Frequenzumrichters ist die Voraussetzung für störungsfreien Betrieb und die... -
Seite 3: Tabelle 1: Versionsliste
Dokumentation Pos: 4 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/0. Prolog/0.3 Dokumentation - Versionsliste [B1091-1] @ 2\mod_1358777563534_6.docx @ 54070 @ @ 1 Dokumentation Bezeichnung: B 1091-1 Projektierungsleitfaden Mat. Nr.: 6052101 Baureihe: Drehstrom-Asynchronmotoren im Frequenzumrichterbetrieb Frequenzumrichterreihe: SK 2xxE, SK 5xxE Motorenreihe: Standard, ATEX – Bereich... - Seite 4 Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 B 1091-1 DE-3213...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Pos: 8 /Anleitungen/Steuermodule/Inhaltsverzeichnis @ 0\mod_1317978518480_6.docx @ 4077 @ @ 1 Inhaltsverzeichnis === Ende der Liste für Textmarke Inhaltsverzeichnis === Technische Erläuterungen ......................... 8 Allgemeines ............................8 Überblick ............................8 Verdrahtung ............................9 ... - Seite 6 Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 10 /Anleitungen/Steuermodule/Abbildungsverzeichnis @ 0\mod_1317978515699_6.docx @ 3916 @ @ 1 Abbildungsverzeichnis === Ende der Liste für Textmarke Abbildungsverzeichnis === Abbildung 1: Auswahl U/f – Kennlinien ........................10 ...
- Seite 7 Tabelle 12: IE1- und IE2- Motoren mit Fremdlüfter, 87 Hz- Nennpunkt ..............24 Tabelle 13: IE1- und IE2- Motoren mit Fremdlüfter, 100 Hz- Nennpunkt ............... 25 Pos: 14 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1. Technische Erläuterungen [B1091-1] @ 2\mod_1358416035402_6.docx @ 53659 @ 1 @ 1 B 1091-1 DE-3213...
-
Seite 8: Technische Erläuterungen
1 Technische Erläuterungen 1. Technische Erläuterungen Pos: 15 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.1 Allgemeines [B1091-1] @ 2\mod_1358235620867_6.docx @ 53278 @ 2 @ 1 1.1 Allgemeines Die von NORD DRIVESYSTEMS gelieferten Standard-Motoren der Kategorie 3D entsprechen der Norm EN 50281-1-1 (Elektrische Betriebsmittel zur Verwendung in Bereichen mit brennbarem Staub) sowie der EN 50014 (Elektrische Betriebsmittel für explosionsgefährdete Bereiche). -
Seite 9: Verdrahtung
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 18 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.3 Verdrahtung [B1091-1] @ 2\mod_1358237941880_6.docx @ 53327 @ 2 @ 1 1.3 Verdrahtung • Zwischen Frequenzumrichter und Motor dürfen keine Filter geschaltet werden, die in Resonanz kommen können. -
Seite 10: Frequenzumrichterzuordnung Und Auswahl Der Betriebsart
1 Technische Erläuterungen Pos: 21 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.5 Frequenzumrichterzuordnung und Auswahl der Betriebsart [B1091-1] @ 2\mod_1358240883977_6.docx @ 53379 @ 2 @ 1 1.5 Frequenzumrichterzuordnung und Auswahl der Betriebsart Der Frequenzumrichternennstrom muss zum Motornennstrom passen, damit eine ausreichende Messgenauigkeit der Stromerfassung erreicht wird. -
Seite 11: Beispiele
Pos: 23 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.6 Beispiele [B1091-1] @ 2\mod_1358250027977_6.docx @ 53428 @ 2 @ 1 1.6 Beispiele Pos: 24 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.6.1 Beispiel 1 Motor 100L/4 [B1091-1] @ 2\mod_1358246005266_6.docx @ 53403 @ 35555 @ 1 1.6.1 1. Beispiel Motor 100L/4... -
Seite 12: Abbildung 3: Motor 100L/4, 100 Hz- Kennlinie
1 Technische Erläuterungen 100 Hz- Kennlinie Motor in Dreieckschaltung (230 V / 50 Hz), Frequenzumrichter 3,0 kW Abbildung 3: Motor 100L/4, 100 Hz- Kennlinie Legende Motorausgangsleistung in [kW] Drehmoment in [%] B 1091-1 DE-3213... -
Seite 13: Abbildung 4: Motor 100L/4, 87 Hz- Kennlinie
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 87 Hz- Kennlinie Motor in Dreieckschaltung (230 V / 50 Hz), Frequenzumrichter 4,0 kW Abbildung 4: Motor 100L/4, 87 Hz- Kennlinie Legende Motorausgangsleistung in [kW] Drehmoment in [%] Pos: 25 /---------- Seitenumbruch ---------- @ 1\mod_1329145698658_0.docx @ 15888 @ @ 1 B 1091-1 DE-3213... -
Seite 14: Beispiel Motor 100L/4
1 Technische Erläuterungen Pos: 26 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.6.2 Beispiel 2 Motor 100L/4 [B1091-1] @ 2\mod_1358250210775_6.docx @ 53453 @ 35 @ 1 1.6.2 2. Beispiel Motor 100L/4 Motortypenschildangaben: Nennspannung: 400 / 690 V Nennfrequenz: 50 Hz Nennleistung: 2,2 kW Durch die andere Wicklungsauslegung ist in diesem Fall nur die 50 Hz- Kennlinie am Frequenz- umrichter nutzbar. -
Seite 15: Motordaten Für Die Frequenzumrichter-Parametrierung
IE1- und IE2- Motoren Kategorie: Pos: 29 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.7.1 Parametrierdaten 50 Hz- Kennlinie, IE1- und IE2- Motoren [B1091-1] @ 2\mod_1358254200428_6.docx @ 53503 @ 3 @ 1 1.7.1 Parametrierdaten 50 Hz- Kennlinie, IE1- und IE2- Motoren Motortyp cos φ... -
Seite 16: Parametrierdaten 87 Hz- Kennlinie, Ie1- Und Ie2- Motoren
Pos: 30 /---------- Seitenumbruch ---------- @ 1\mod_1329145698658_0.docx @ 15888 @ @ 1 Pos: 31 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.7.2 Parametrierdaten 87 Hz- Kennlinie, IE1- und IE2- Motoren [B1091-1] @ 2\mod_1358256018431_6.docx @ 53553 @ 3 @ 1 1.7.2 Parametrierdaten 87 Hz- Kennlinie, IE1- und IE2- Motoren Motortyp cos φ... -
Seite 17: Parametrierdaten 100 Hz- Kennlinie, Ie1- Und Ie2- Motoren
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 33 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/1. Technische Erläuterungen/1.7.3 Parametrierdaten 100 Hz- Kennlinie, IE1- und IE2- Motoren [B1091-1] @ 2\mod_1358264293717_6.docx @ 53579 @ 3 @ 1 1.7.3 Parametrierdaten 100 Hz- Kennlinie, IE1- und IE2- Motoren Motortyp cos φ... -
Seite 18: Technische Daten
Umgebungstemperatur Tu: max. 40 °C Oberflächentemperatur: * Werte gelten auch für IE2 (Kennzeichnung xH), z. B. 80LH/4 Pos: 35 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.1 Motoren/2.1 Motoren [B1091-1] @ 2\mod_1358759456932_6.docx @ 53818 @ 2 @ 1 2.1 Motoren Information Erhöhte Umgebungstemperatur Der Betrieb ist bis zu einer Umgebungstemperatur von 60 °C möglich, die angegebenen Momente sind dann auf... -
Seite 19: Motoren, 50 Hz- Nennpunkt
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 37 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.1 Motoren/2.1.1 Motoren, 50 Hz Nennpunkt [B1091-1] @ 2\mod_1358417752109_6.docx @ 53689 @ 3 @ 1 2.1.1 Motoren, 50 Hz- Nennpunkt Motortyp Schaltung siehe 1.7... -
Seite 20: Motoren, 87 Hz- Nennpunkt
2 Technische Daten Pos: 39 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.1 Motoren/2.1.2 Motoren, 87 Hz Nennpunkt [B1091-1] @ 2\mod_1358765717448_6.docx @ 53866 @ 3 @ 1 2.1.2 Motoren, 87 Hz- Nennpunkt Motortyp Dreieckschaltung Legende Frequenzumrichterleistung und Nennstrom siehe unten Motorleistung in [kW] bei 50 Hz (oben), 87 Hz (mitte) und 100 Hz (unten) -
Seite 21: Motoren, 100 Hz- Nennpunkt
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 41 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.1 Motoren/2.1.3 Motoren, 100 Hz Nennpunkt [B1091-1] @ 2\mod_1358770424115_6.docx @ 53891 @ 3 @ 1 2.1.3 Motoren, 100 Hz- Nennpunkt Legende... -
Seite 22: Motoren Mit Fremdlüfter
2 Technische Daten Pos: 43 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.2 Motoren mit Fremdlüfter/2.2 Motoren mit Fremdlüfter [B1091-1] @ 2\mod_1358758995864_6.docx @ 53744 @ 2 @ 1 2.2 Motoren mit Fremdlüfter Information Interpolation Eine lineare Interpolation der Daten zwischen benachbarten Frequenzen ist zulässig. -
Seite 23: Motoren Mit Fremdlüfter, 50 Hz- Nennpunkt
Motoren im FU- Betrieb für Kategorie 3D – Projektierungsleitfaden zur B 1091 Pos: 45 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.2 Motoren mit Fremdlüfter/2.2.1 Motoren mit Fremdlüfter, 50 Hz Nennpunkt [B1091-1] @ 2\mod_1358771466655_6.docx @ 53916 @ 3 @ 1 2.2.1 Motoren mit Fremdlüfter, 50 Hz- Nennpunkt Motortyp Schaltung siehe 1.7... -
Seite 24: Motoren Mit Fremdlüfter, 87 Hz- Nennpunkt
2 Technische Daten Pos: 46 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/2. Technische Daten/2.2 Motoren mit Fremdlüfter/2.2.2 Motoren mit Fremdlüfter, 87 Hz Nennpunkt [B1091-1] @ 2\mod_1358773222601_6.docx @ 53966 @ 3 @ 1 2.2.2 Motoren mit Fremdlüfter, 87 Hz- Nennpunkt Motortyp Dreieckschaltung Legende Frequenzumrichterleistung und Nennstrom... -
Seite 25: Motoren Mit Fremdlüfter, 100 Hz- Nennpunkt
Legende Ständerfrequenz Drehmoment Drehmoment Drehzahl [Hz] in Hertz [Nm] in Newtonmeter in % vom Nennmoment [min Drehzahl in 1/min Pos: 48 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/3. Anhang [B1091-1]/3. Anhang [B1091-1] @ 2\mod_1358783118545_6.docx @ 54168 @ 1 @ 1 B 1091-1 DE-3213... -
Seite 26: Anhang
Deutsche Industrie-Norm Motoren mit High Effizienz Europäische Norm Spannung/Frequenz- Kennlinie Pos: 50 /Anleitungen/Motoren/B1091-1 Projektierungsleitfaden zur B1091/3. Anhang [B1091-1]/3.2 Legende / Formelzeichen [B1091-1] @ 2\mod_1358781997082_6.docx @ 54144 @ 2 @ 1 3.2 Legende / Formelzeichen cos φ Leistungsfaktor Drehmoment [Nm] oder [%] Umgebungstemperatur [°C]... - Seite 27 Pos: 52 /Anleitungen/Steuermodule/Stichwortverzeichnis @ 0\mod_1317978518730_6.docx @ 4100 @ @ 1 === Ende der Liste für Textmarke Stichwortverzeichnis === B 1091-1 DE-3213...
