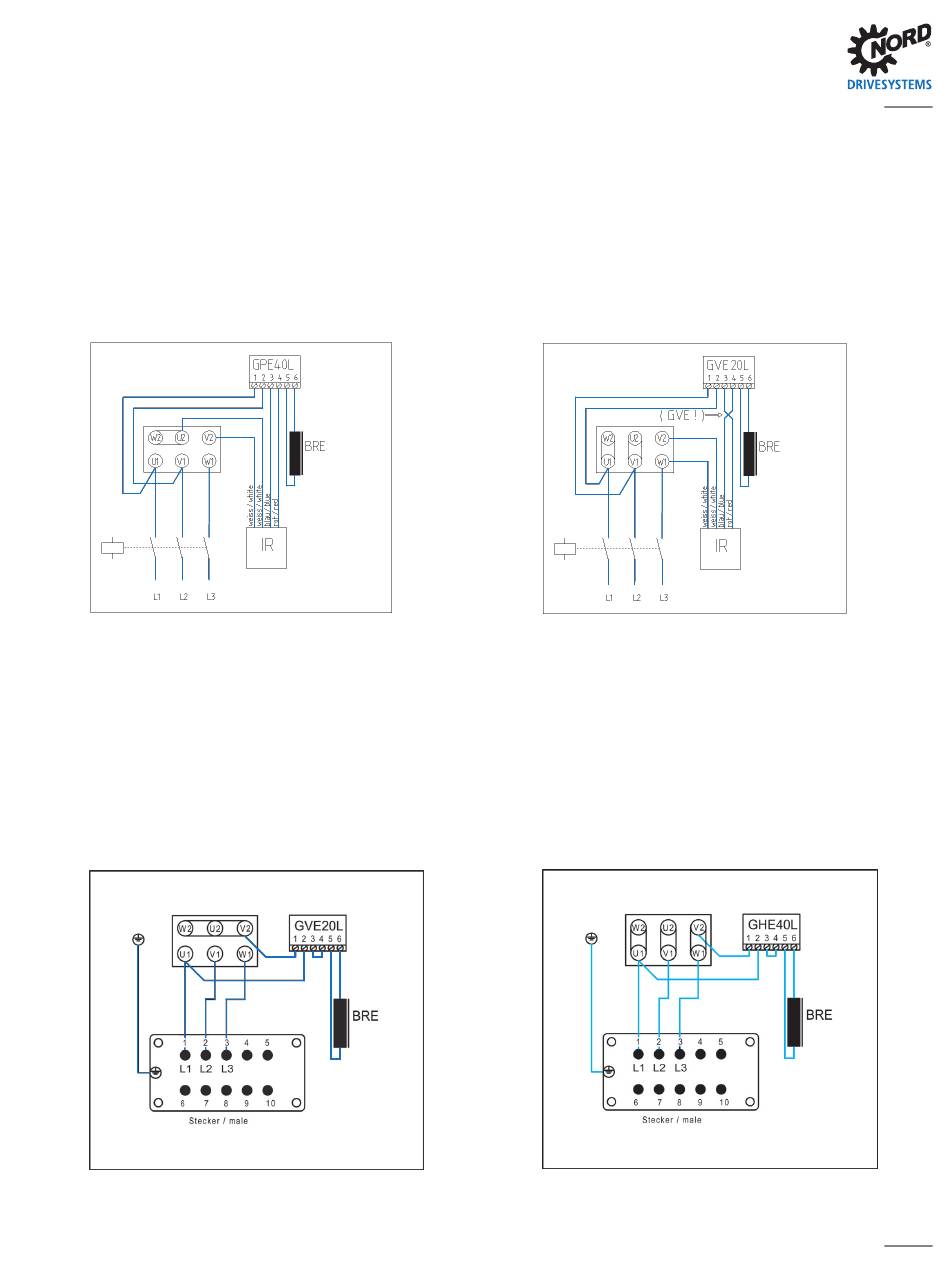

13. Motor Y-Schaltung:
Schnell-Einschalt-
Gleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für schnelles Lüften und Einfallen
15. Motor Y-Schaltung:
Brückengleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für Anschluß über Motorsteck-
verbinder (MS)
400V
AC
GPE40L
180V
DC
400V
AC
gleichstromseitig durch
Stromerfassungsrelais
400V
AC
GVE20L
205V
DC
230V
AC
wechselstromseitig
14. Motor ∆-Schaltung:
Brückengleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für schnelles Einfallen,
Anschluß IR an Gleichrichter beachten!
16. Motor ∆-Schaltung:
Einweggleichrichter:
Bremse:
Speisung über die
Motorklemmen:
Abschaltung:
Schaltvariante für Anschluß über Motorsteck-
verbinder (MS)
230V
AC
GVE20L
205V
DC
230V
AC
gleichstromseitig durch
Stromerfassungsrelais
400V
AC
GHE40L
180V
DC
400V
AC
wechselstromseitig
