Details Steuerklemmen Von Anschlusseinheiten Und Kundenschnittstellen; Abbildung 3: Steuerklemmen Anschlusseinheit Sk Ti 0/X-(C) Vom Sk 300E; Abbildung 4: Steuerklemmen Kundenschnittstelle Sk Cu2-Bsc-(C) Vom Sk 300E; Abbildung 5: Steuerklemmen Kundenschnittstelle Sk Cu2-Bsc-(C) Vom Sk 300E - NORD Drivesystems MI0300 Betriebsanleitung

Für die Feldbus-Technologieoptionen SK TU4-xxx-(C) werden neuere Software-Dateien (GSD, EDS)
benötigt. Einen Hinweis auf die Gerätestammdaten ist im Kapitel 5 zu finden. Dort sind auch weitere
Software-Projektierungshinweise für die Umrüstung auf die Technologieoptionen für die SK 2xxE
Frequenzumrichter zu finden.

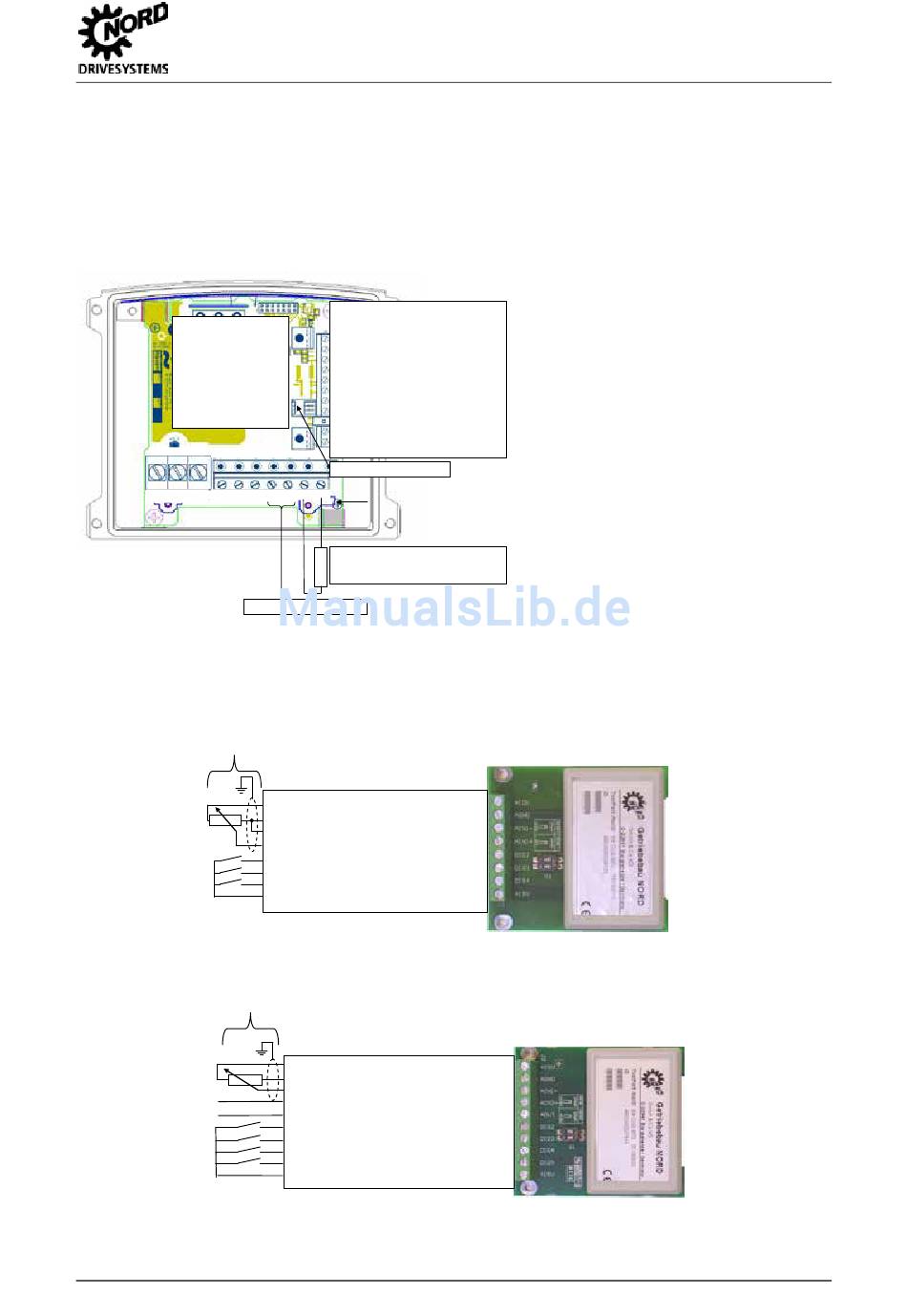

3.2.1 Details Steuerklemmen von Anschlusseinheiten und Kundenschnittstellen

Option
Kundenschnittstelle
L1 L2 L3
U V
Mechanische Bremse

Abbildung 3: Steuerklemmen Anschlusseinheit SK TI 0/x-(C) vom SK 300E

Kundenseitig
0...10V, 0/4...20mA
oder
Potentiometer:
2,0kW...10kW
Potentialfreier Kontakt
oder
Ausgang einer SPS:
7,5...33V (low=0...3,5V)
(Maximaler Klemmenquerschnitt: 1,5 mm²)

Abbildung 4: Steuerklemmen Kundenschnittstelle SK CU2-BSC-(C) vom SK 300E

Kundenseitig
0...10V, 0/4...20mA
oder
Potentiometer:
2,0kW...10kW
Potentialfreier Kontakt oder
Ausgang einer SPS:
7,5...33V (low=0...3,5V)
(Maximaler Klemmenquerschnitt: 1,5 mm²)

Abbildung 5: Steuerklemmen Kundenschnittstelle SK CU2-BSC-(C) vom SK 300E

Migrationsleitfaden-DE-11.10.2012
Steueranschlüsse:
[21] Dig. Eingang 1
(Kaltleitereingang) (*)
[41] + 5V Versorgungsspannung
[40] 0V, GND
[41]
+ 5V Versorgungsspannung
[40] 0V, GND
[42] + 15V Versorgungsspannung
[74]
RS 485 Schnittstelle: B (-)
[73] RS 485 Schnittstelle: A (+)
Abschlusswiderstand RS 485 On/Off
[02] Melderelais (Störung)
[01]
Melderelais
Systemstecker M12- Buchse
W -Br +Br -B +B
externer Bremswiderstand
Auf die Polarität muss
nicht geachtet werden.
(*) Die digitalen Eingänge können mit
den geräteinternen 15V beschaltet
werden oder von der SPS (7.5 – 33V
DC). Die Angabe „(...)" stehen für die
Werkseinstellung.
Referenzspg. +10 V (max. 10 mA)
AGND, 0V
Analog-Eingang -
Analog-Eingang +
Digitaleingang 2 [Freigabe rechts]
Digitaleingang 3 [Freigabe links]
Digitaleingang 4 [Parametersatzumschaltung] [24]
Versorgungsspg. +15 V (max. 100 mA)
Referenzspg. +10 V (max. 10 mA)
AGND / 0V
Analog-Eingang 1
Analog-Eingang 2
Analoger Ausgang 1
Digitaleingang 2 [Freigabe rechts]
Digitaleingang 3 [Freigabe links]
Digitaleingang 4 [Parametersatzumschaltung] [24]
Digitaleingang 5 [Festfrequenz 1]
Versorgungsspg. +15 V (max. 100 mA)
Leistungs-
[...] = Klemmen-Nr.
[11]
[12]
[13]
[14]
[22]
[23]
[42]
[11]
[12]
[14]
[16]
[17]
[22]
[23]
[25]
[42]
und Steuerklemmenanschluss
