Anschlussbelegung

8.1 Bedienung der Klemmenanschlüsse
8.1.1

Federkraftanschluss

Die einzelnen Leiter werden per Federkraftanschluss
in der Klemme fixiert. Zum Einstecken/ Herauslösen
eines Leiters, gehen Sie wie folgt vor:
▶
Betätigen Sie den Federkraftanschluss durch
Drücken mit einem Schraubendreher wie in der
Abbildung gezeigt.
▶
Schieben Sie den Leiter in die Rastkammer bzw.
ziehen Sie ihn aus der Rastkammer heraus.
▶
Lösen Sie den Schraubendreher wieder.
Hinweis
Massive Drähte oder mit Aderendhülsen versehene Anschlussleitungen können ohne
Werkzeug in die Rastkammer geschoben werden.
8.1.2 Click & Lock-Verriegelung (STCL-Stecker)
Einsetzen des Steckers [A]
▶
Stecken Sie den Stecker wie in der Abbildung dargestellt in das Grundgehäuse, bis
der Stecker einrastet (1.).
Hinweis: Beide Schieber müssen komplett zurückgeschoben sein, damit der
Stecker vollständig einrastet und ungewolltes Lösen des Steckers (z. B. bei
Vibrationen) vermieden wird.
Entfernen des Steckers [B]
▶
Bewegen Sie die beiden Schieber auf dem Stecker wie in der Abbildung dargestellt
in Richtung des Geräts (1.) und ziehen Sie anschließend den Stecker heraus (2.).

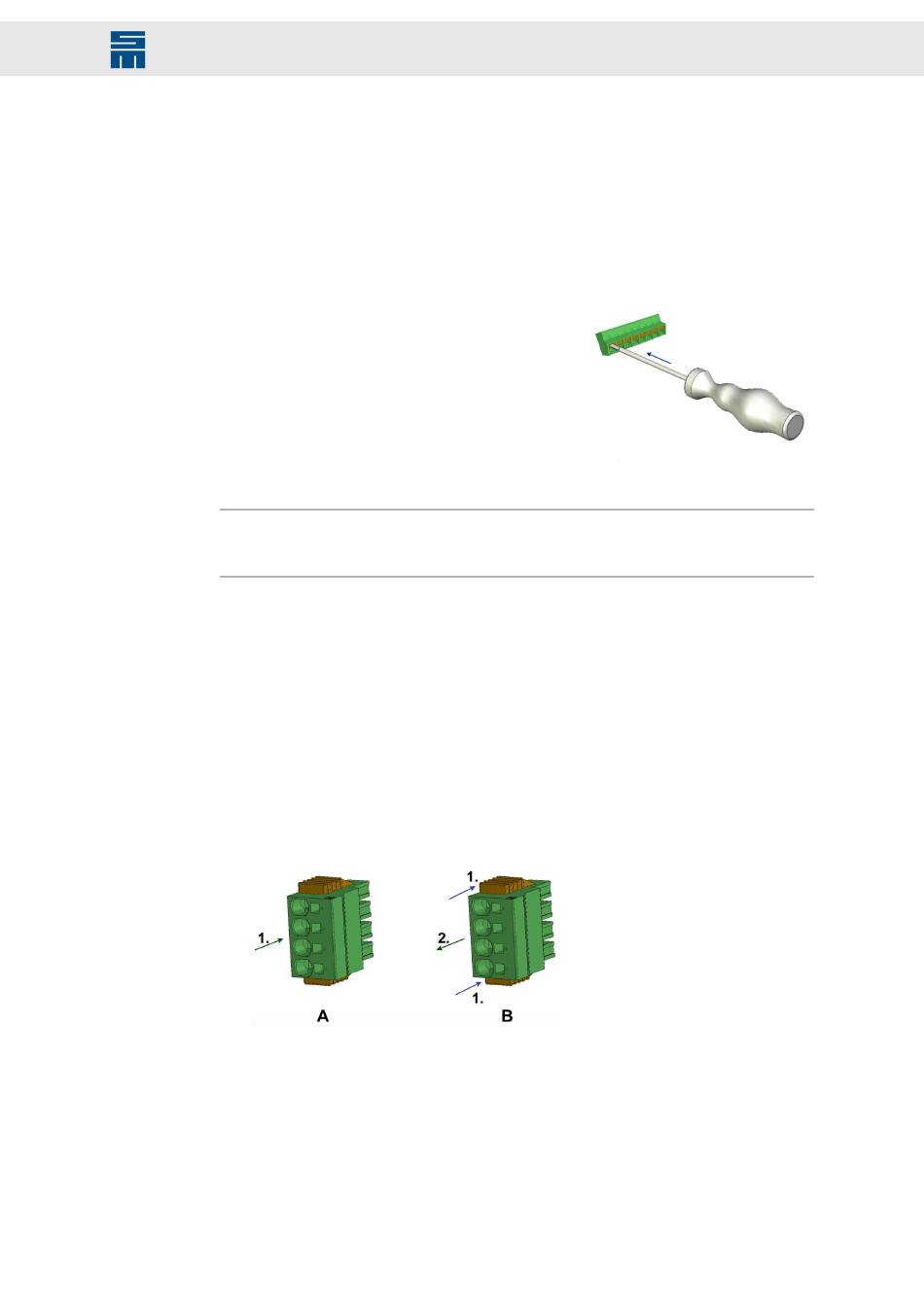

Abb. 63: Stecker einsetzen [A] und entfernen [B]
