Anschlussbeispiele
9.6.4
EnDat 2.1 mit sinusförmigen Signalen (1 V
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→
Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

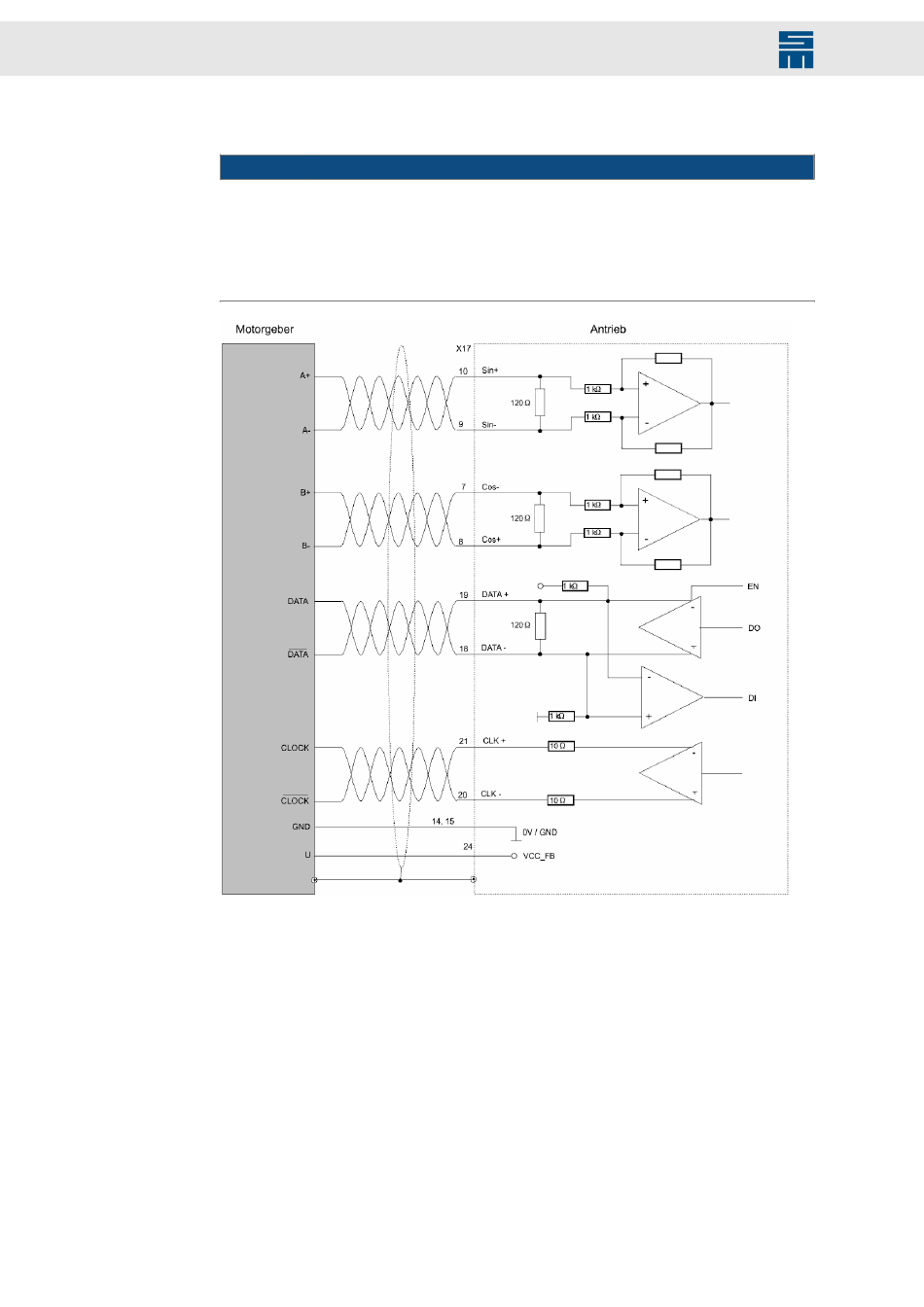

Abb. 79: EnDat 2.1 mit sinusförmigen Signalen
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
136
ACHTUNG
Antriebssystem SD2S - Hardwarebeschreibung
)
