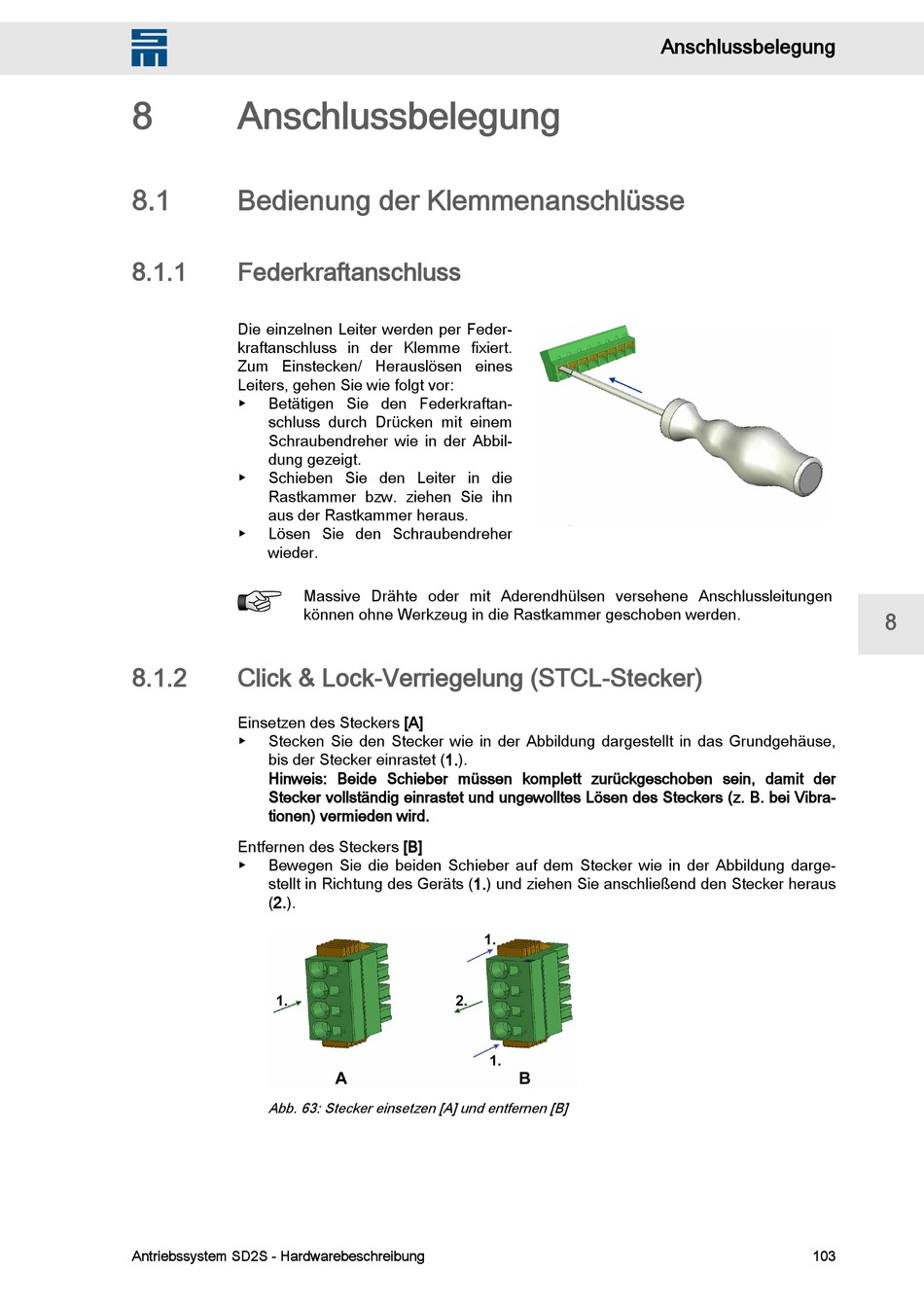

Anschlussbelegung

8.1 Bedienung der Klemmenanschlüsse
8.1.1

Federkraftanschluss

Die einzelnen Leiter werden per Feder‐
kraftanschluss in der Klemme fixiert.
Zum Einstecken/ Herauslösen eines
Leiters, gehen Sie wie folgt vor:
▶ Betätigen Sie den Federkraftan‐
schluss durch Drücken mit einem
Schraubendreher wie in der Abbil‐
dung gezeigt.
▶ Schieben Sie den Leiter in die
Rastkammer bzw. ziehen Sie ihn
aus der Rastkammer heraus.
▶ Lösen Sie den Schraubendreher
wieder.
Massive Drähte oder mit Aderendhülsen versehene Anschlussleitungen
können ohne Werkzeug in die Rastkammer geschoben werden.
8.1.2 Click & Lock-Verriegelung (STCL-Stecker)
Einsetzen des Steckers [A]
▶ Stecken Sie den Stecker wie in der Abbildung dargestellt in das Grundgehäuse,
bis der Stecker einrastet (1.).
Hinweis: Beide Schieber müssen komplett zurückgeschoben sein, damit der
Stecker vollständig einrastet und ungewolltes Lösen des Steckers (z. B. bei Vibra‐
tionen) vermieden wird.
Entfernen des Steckers [B]
▶ Bewegen Sie die beiden Schieber auf dem Stecker wie in der Abbildung darge‐
stellt in Richtung des Geräts (1.) und ziehen Sie anschließend den Stecker heraus
(2.).
Abb. 63: Stecker einsetzen [A] und entfernen [B]
