Anschlussbeispiele
Es ist eine abgeschirmte Leitung, 3-mal paarig verdrillt, zu verwenden. Drillmodus: Si-
nus/Sinus, Cosinus/Cosinus, Rotor/Rotor; Bezeichnung der Leitung, z. B. LIYCY 3 × 2
× 0,14.
Wird der thermische Motorschutz ausgewertet, ist eine 4-mal paarig verdrillte, abge-
schirmte Leitung zu verwenden.

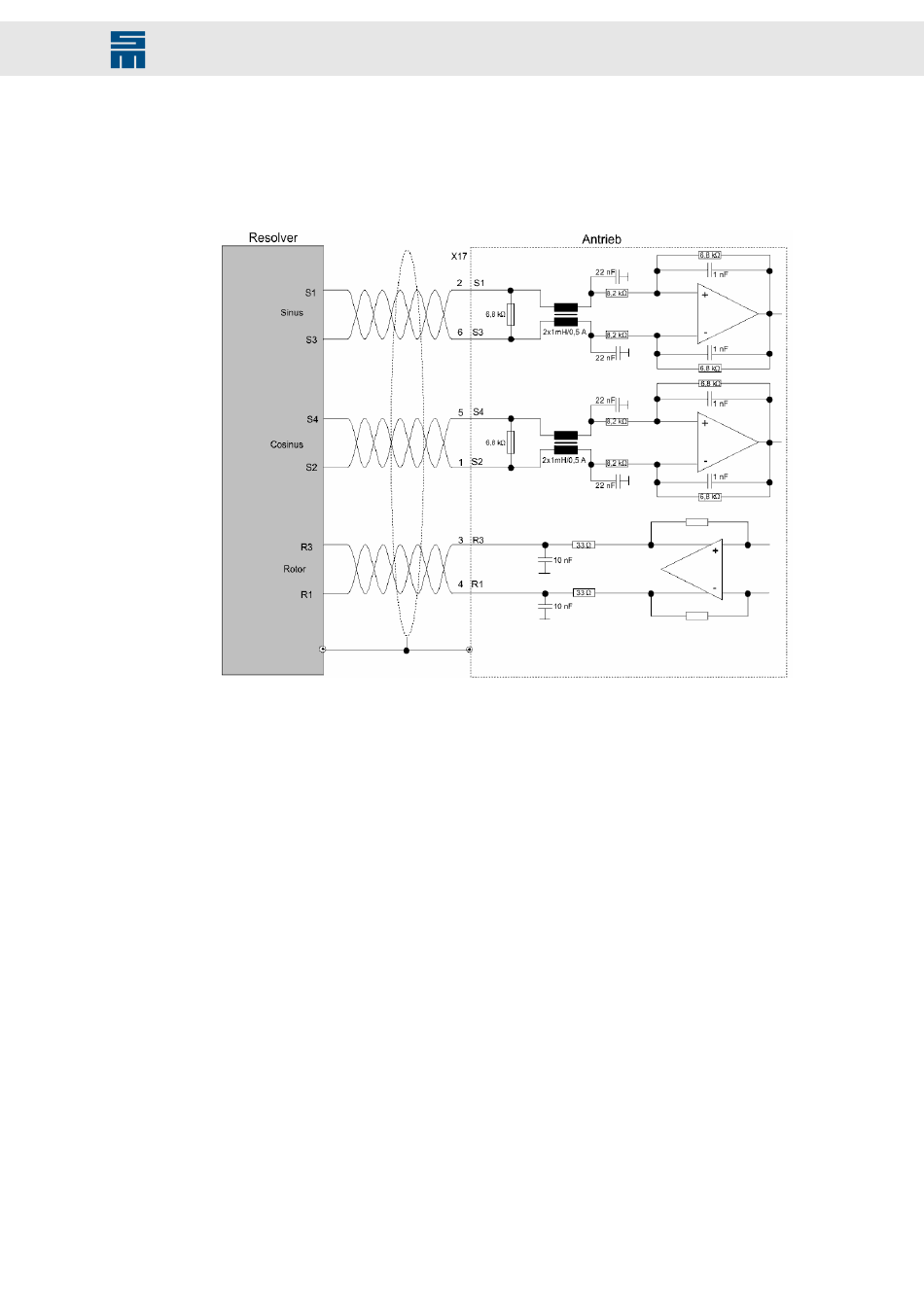

Abb. 76: Resolver
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Antriebssystem SD2S - Hardwarebeschreibung
133
