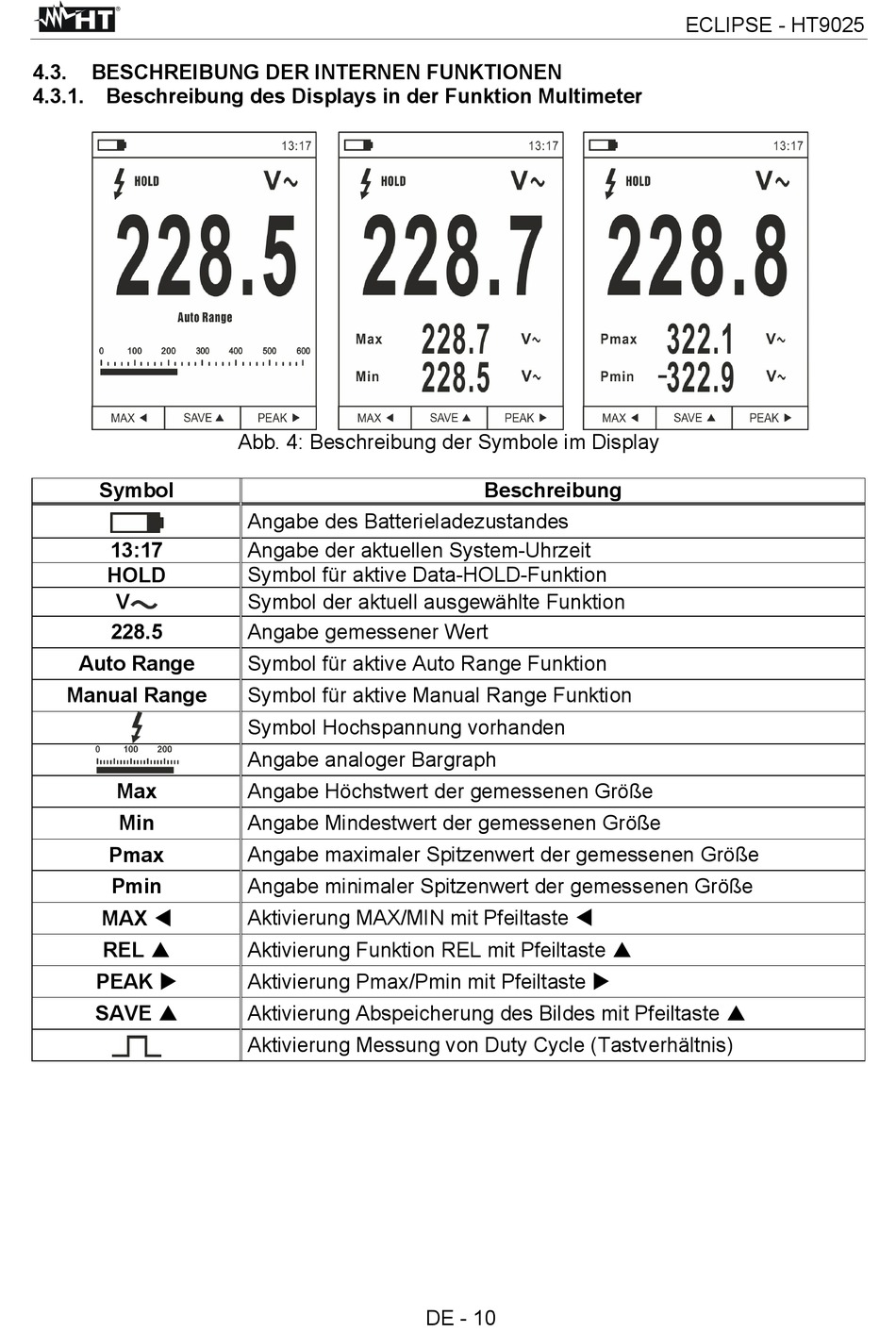

4.3.
BESCHREIBUNG DER INTERNEN FUNKTIONEN
4.3.1. Beschreibung des Displays in der Funktion Multimeter
Symbol
13:17
HOLD
V
228.5
Auto Range
Manual Range
Max
Min
Pmax
Pmin
MAX
REL
PEAK
SAVE
Abb. 4: Beschreibung der Symbole im Display
Angabe des Batterieladezustandes
Angabe der aktuellen System-Uhrzeit
Symbol für aktive Data-HOLD-Funktion
Symbol der aktuell ausgewählte Funktion
Angabe gemessener Wert
Symbol für aktive Auto Range Funktion
Symbol für aktive Manual Range Funktion
Symbol Hochspannung vorhanden
Angabe analoger Bargraph
Angabe Höchstwert der gemessenen Größe
Angabe Mindestwert der gemessenen Größe
Angabe maximaler Spitzenwert der gemessenen Größe
Angabe minimaler Spitzenwert der gemessenen Größe
Aktivierung MAX/MIN mit Pfeiltaste
Aktivierung Funktion REL mit Pfeiltaste
Aktivierung Pmax/Pmin mit Pfeiltaste
Aktivierung Abspeicherung des Bildes mit Pfeiltaste
Aktivierung Messung von Duty Cycle (Tastverhältnis)
Beschreibung
DE - 10
ECLIPSE - HT9025
