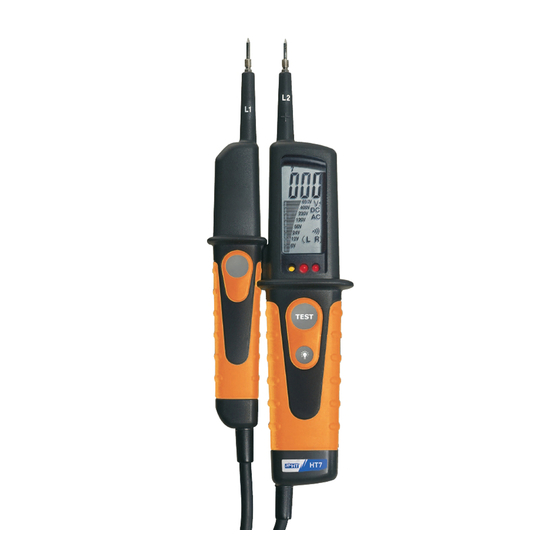

HT HT7 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für HT HT7
Inhaltszusammenfassung für HT HT7
- Seite 1 Copyright HT ITALIA 2019 Release 2.01 - 02/07/2019...
- Seite 19 ENGLISH User manual Copyright HT ITALIA 2019 Release EN 2.01 - 02/07/2019...
- Seite 51 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2019 Ausführung DE 2.01 - 02/07/2019...
- Seite 52 INHALT SICHERHEITSHINWEISE .................... 2 1.1. Vorbereitung ........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Überspannungskategorien-Definitionen ................3 ALLGEMEINE BESCHREIBUNG ................. 4 VORBEREITUNGEN FÜR DEN GEBRAUCH .............. 4 3.1. ...
-
Seite 53: Sicherheitshinweise
1. SICHERHEITSHINWEISE Dieses Instrument entspricht dem Sicherheitsstandard IEC/EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen: ... -
Seite 54: Während Des Gebrauchs
1.2. WÄHREND DES GEBRAUCHS Lesen Sie die Empfehlungen, folgen Sie den Anweisungen in diesem Handbuch: WARNUNG Nichteinhaltung der Warnungen und/oder den Anwendungsvorschriften kann das Gerät und/oder seine Bau§e beschädigen, oder den Benutzer verletzen Wenn das Gerät an die Messschaltungen angeschlossen ist, berühren Sie nie eine freiliegende Prüfleitung. -
Seite 55: Allgemeine Beschreibung
2. ALLGEMEINE BESCHREIBUNG Der Spannungsprüfer kann folgende Messungen ausführen: AC Spannung (2-polig) DC Spannungsmessung (2-polig) AC Spannungsmessung (1-polig) Durchgangmessung mit Summer Drehfeldrichtung Spannungsmessung mit niedrigem Innenwiderstand (Lastzuschaltung) Durch Drücken der Taste wird die LED Beleuchtung (Messstellenbeleuchtung) aktiviert. 3. -
Seite 56: Nomenklatur
Gewinde 13. Schutzkappen für die einzelnen Prüfspitzen Abb. 1: Messgerätebeschreibung 4.2. BESCHREIBUNG DER SYMBOLE IM DISPLAY Die folgenden Symbole können im Display des HT7 angezeigt werden Symbol Beschreibung DC Spannungsmessung AC Spannungsmessung Negative Polarität bei der DC Spannungsmessung Die "... -
Seite 57: Anweisungen Zum Gebrauch
5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG ACHTUNG Die max. Eingangsspannung ist DC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Messgerät könnte zerstört werden Die LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 58: Ac Spannungsmessung
5.2. AC SPANNUNGSMESSUNG ACHTUNG Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden Die Warnungs LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 59: Ac-Spannungsmessung ( Mit Lastzuschaltung /Rcd Auslösung)
5.3. AC-SPANNUNGSMESSUNG ( MIT LASTZUSCHALTUNG /RCD AUSLÖSUNG) ACHTUNG Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden Die Warnungs LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie ... -
Seite 60: Einpolige Ac Spannnugserkennung
5.4. EINPOLIGE AC SPANNNUGSERKENNUNG ACHTUNG Die max. Eingangsspannung ist AC 690V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden Die einpolige AC Spannungserkennung (Phasenprüfung) ist nur als schnelle Vorprüfung ohne genaues Messergebnis vorgesehen ... -
Seite 61: Messung Der Drehfeldrichtung
5.5. MESSUNG DER DREHFELDRICHTUNG ACHTUNG Die max. Eingangsspannung ist AC 440V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und der Spannungsprüfer könnte zerstört werden Die Warnungs LED ist aktiv bei Spannungen über 50V auch bei schwacher oder fehlender Batterie. -
Seite 62: Durchgangsprüfung
5.6. DURCHGANGSPRÜFUNG ACHTUNG Stellen Sie vor dem Durchgangs- und Widerstandstest sicher, dass sich keine Spannung mehr im Messkreis befindet und entladen Sie alle Kondensatoren. Abb. 7: Durchgangstest 1. Überprüfen Sie vor jeder Messung die korrekte Funktionsweise der Displayanzeige gemäß § 4.3 2. -
Seite 63: Wartung
6. WARTUNG 6.1. ALLGEMEINES Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die angegebenen technischen Spezifikationen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Messgerät nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. Schalten Sie das Messgerät nach dem Gebrauch aus. -
Seite 64: Technische Daten
7. TECHNISCHE DATEN 7.1. TECHNISCHE FUNKTIONEN Messgenauigkeit kalkuliert als ±[%Ablesung + (Ziffer*Auflösung)] bei 23°C±5°C, <70%RH AC/DC Spannung Messbereich Auflösung Genauigkeit Eingangswiderstand Überspannungsschutz (1.0Abl+3dgt) 6, 12, 24, 50, (DC Spannung) < 1M (ohne 120, 230, 400, 690VAC/DC Laszuschaltung) 690V (1.5Anz+5dgt) (AC Spannung) Max Stromfluss: <1mA (400VAC);... -
Seite 65: Umgebung
Spannungsversorgung Batterie: 2x1.5V Batterien Typ AAA IEC LR03 Anzeige schwacher Batterien: Das Symbol " " erscheint bei schwachen Batterien Display Spezifikationen: 3½ digit LCD mit max. Anzeige 1999 Digits + Symbol, Bargraph, Hintergrundbeleuchtung Messwertermittlung Mittelwert Aktualisierungsrate 2 bis 3 x/ sec 7.2. -
Seite 66: Service
