- Seite 1 Multitest M70 Isolationstester Bedienungsanleitung Copyright HT Instruments Release DE...
- Seite 2 Copyright HT Instruments Release DE...
-
Seite 3: Inhaltsverzeichnis
6.1. Technische Daten ..........................19 6.1.1. Elektrische Daten ............................ 20 6.1.2. Sicherheitsstandards ..........................20 6.1.3. Allgemeine Spezifikationens........................20 6.2. UMGEBUNG ............................20 6.2.1. Umgebungsbedingungen......................... 20 6.2.2. Elektromagnetische Verträglichkeit EMC....................20 6.3. Zubehör ..............................20 SERVICE.................................21 7.1. Garantiebedingungen..........................21 Copyright HT Instruments Release DE... -
Seite 4: Sicherheitshinweise
MULTITEST M72 - M73 - M74 - M750 1. SICHERHEITSHINWEISE Dieses Gerät entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektroni- sche Messgeräte. VORSICHT Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu verhindern, fol- gen sie den Vorgängen in dieser Bedienungsanleitung und lesen sie sorgfältig alle Hinweise mit dem Zeichen Wenn Sie Messungen vornehmen: Vermeiden Sie feuchte oder nasse Orte –... -
Seite 5: Während Des Gebrauchs
MULTITEST M72 - M73 - M74 - M750 1.2. WÄHREND DES GEBRAUCHS VORSICHT Unsachgemäßer Gebrauch kann das Gerät und/oder Teile davon beschädigen oder zu Verletzungen führen. Trennen Sie vor Auswahl einer Funktion die Messkabel vom Stromkreis, der getestet werden soll. Berühren Sie keine unbenutzten Anschlüsse wenn das Gerät an Stromkreise ange- schlossen ist. -
Seite 6: Allgemeine Beschreibung
MULTITEST M72 - M73 - M74 - M750 2. ALLGEMEINE BESCHREIBUNG Sehr geehrter Kunde! Das Gerät, das Sie erworben haben, ermöglicht Ihnen genaue und verlässliche Messungen, wenn es wie in der Gebrausanleitung beschrieben bedient wird. Dank modernster Entwicklung, die eine doppelte Isolation und Überspannung Kategorie III sicherstellen, genießen Sie größte Sicherheit. -
Seite 7: Vorbereitungen Für Den Gebrauch
MULTITEST M72 - M73 - M74 - M750 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Gerät wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden al- le möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es e- ventuell zu Beschädigungen gekommen sein –... -
Seite 8: Bedienungsanweisungen

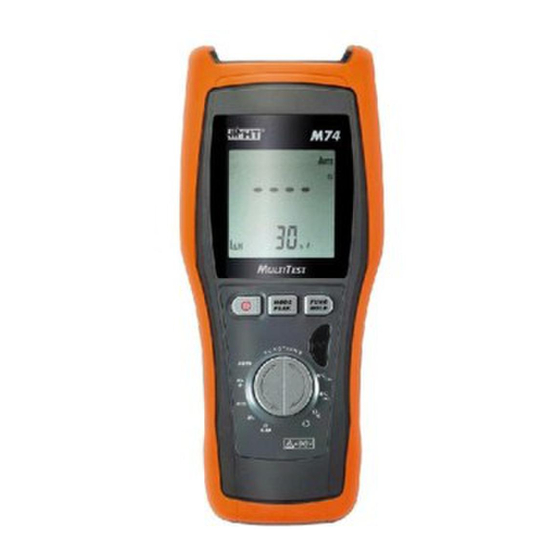

MULTITEST M72 - M73 - M74 - M750 4. BEDIENUNGSANWEISUNGEN 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Eingänge 2. Eingänge 3. Display 4. Ein-/Ausschalter 5. Sperren Taste 6. Zero und Hintergrundbeleuchtung 7. Taste GO 8. Funktionstaste Abb. 1: Beschreibung des Geräts Ein- und Ausschalten des Geräts LOCK Taste zur Auswahl des kontinuerlichen Modus und die Auswahl der Messzeit bei der Isolationsprüfung... -
Seite 9: Hintergrundbeleuchtung
MULTITEST M72 - M73 - M74 - M750 drückt und schalten Sie das Gerät ein; so wird die Auto Power Off Funktion deaktiviert. Beim nächsten Einschalten wird die Auto Power Off Funktion automatisch wieder aktiviert. Am LCD-Display des Gerätes erscheint das Symbol nur wenn die Auto Power Off Fun- ktion eingeschaltet ist. -
Seite 10: Anomale Fälle, Die Bei Dc Spannungsmessungen Auftreten Können
MULTITEST M72 - M73 - M74 - M750 4.2.1. Anomale Fälle, die bei DC Spannungsmessungen auftreten können 1. Die maximale Eingangsspannung beträgt 550V+10%. Wenn der erkannte Spannungswert 605V (RMS) übersteigt, erscheint im Display des Gerätes die nebenstehende Anzeige. Trennen Sie das Gerät sofort vom getes- teten Stromkreis, um Stromschläge und Beschädigungen des Geräts zu vermei- den. -
Seite 11: Anomale Fälle, Die Bei Ac Spannungsmessungen Auftreten Können
MULTITEST M72 - M73 - M74 - M750 4.3.1. Anomale Fälle, die bei AC Spannungsmessungen auftreten können 1. Die maximale Eingangsspannung beträgt 550V+10%. Wenn der erkannte Spannungswert 605V (RMS) übersteigt, erscheint im Display des Gerätes die nebenstehende Anzeige. Trennen Sie das Gerät sofort vom getes- teten Stromkreis, um Stromschläge und Beschädigungen des Geräts zu vermei- den. -
Seite 12: Widerstandsmessung Und Durchgangsprüfung
MULTITEST M72 - M73 - M74 - M750 4.4. Ω Ω Ω Ω : WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG VORSICHT Stellen Sie vor der Widerstandmessung sicher, dass der gestestete Strom- kreis nicht unter Spannung steht und eventuell vorhandene Kondensatoren entladen sind. Abb. 4: Verbindung der Anschlüsse des Geräts bei einem Ω Test Schalten Sie das Gerät ein. -
Seite 13: Zero Modus
MULTITEST M72 - M73 - M74 - M750 4.4.1. ZERO Modus 1. Durch ein Hinzufügen oder Ersetzen von Kabeln, Verlängerungen, und Krokodilklem- men wird die vorherige Kalibrierung ungültig und eine neue Kalibrierung muss vor wei- teren Messungen durchgeführt werden. Daher muss das Gerät unter den gleichen Be- dingungen kalibriert werden, die auch bei den Messungen gelten werden. -
Seite 14: Anomale Fälle, Die Bei Ω Messungen Auftreten Können
MULTITEST M72 - M73 - M74 - M750 4.4.2. Anomale Fälle, die bei Ω Ω Ω Ω Messungen auftreten können 1. Der volle Messbereich des Gerätes be- trägt 199.9 . Wenn der Widerstandswert größer als dieser Wert ist, oder im Falle von offenen oder unterbrochenen Prüf- sonden, zeigt das Gerät nebenstehende Anzeige an. -
Seite 15: Loω : Niederohmmessung Bei Erd-, Schutz-, Und Potential-Ausgleichsleitern
MULTITEST M72 - M73 - M74 - M750 4.5. LOΩ Ω Ω Ω : NIEDEROHMMESSUNG BEI ERD-, SCHUTZ-, UND POTENTIAL- AUSGLEICHSLEITERN Die Messung wird bei einem Prüfstrom, der größer als 200mA (R<5 ) ist, durchgeführt und bei einem offenen Stromkreis mit einer Gleichspannung von 4 bis 24V entsprechend EN 61557-2 und VDE 0413 Teil 4 durchgeführt. -
Seite 16: Anomale Fälle, Die Bei Lo Ω Messungen Auftreten Können
MULTITEST M72 - M73 - M74 - M750 4.5.1. Anomale Fälle, die bei Lo Ω Ω Ω Ω Messungen auftreten können 1 Der volle Messbereich des Gerätes be- trägt 19.9 . Wenn der Widerstandswert größer als dieser Wert ist, oder im Falle von offenen oder unterbrochenen Prüf- sonden, zeigt das Gerät nebenstehende Anzeige an. -
Seite 17: Mω: Isolationswiderstandsmessung 250,500V, 1000V
MULTITEST M72 - M73 - M74 - M750 4.6. MΩ Ω Ω Ω : ISOLATIONSWIDERSTANDSMESSUNG 250,500V, 1000V Die Messung erfolgt gemäß EN 61557-2 und VDE 0413 Teil 1. VORSICHT • Bevor Sie den Isolationstest durchführen, stellen Sie sicher, dass der zu testende Stromkreis nicht unter Spannung steht und keine relativen Las- ten angeschlossen sind. - Seite 18 MULTITEST M72 - M73 - M74 - M750 6. Entfernen Sie den zu testenden Stromkreis oder den Teil der Anlage von der Strom- versorgung und allen eventuellen Lasten. 7. Verbinden Sie die Anschlüsse des Gerätes mit dem Ende der Leiter an denen der Iso- lationstest durchgeführt wird.
-
Seite 19: Messzeit Bei Der Isolationsmessung Einstellen
MULTITEST M72 - M73 - M74 - M750 4.6.1. Messzeit bei der Isolationsmessung einstellen Drücken Sie die Taste LOCK länger als seine Sekunde, es er- scheint eine Anzeige ähnlich der nebenstehenden Drücken Sie die Pfeiltasten um Messzeiteinstellung die gewünschte Messdauer zu zwischen 2s und 60s wählen Drücken Sie GO um den ge-... -
Seite 20: Wartung
MULTITEST M72 - M73 - M74 - M750 5. WARTUNG 5.1. ALLGEMEINES Dies ist ein Präzisionsgerät. Befolgen Sie die Anweisungen für Betrieb und Lagerung in dieser Anleitung genau, um mögliche Schäden oder Gefahren zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Tempe- ratur oder Feuchtigkeit. -
Seite 21: Technische Spezifikationen
MULTITEST M72 - M73 - M74 - M750 6. TECHNISCHE SPEZIFIKATIONEN 6.1. TECHNISCHE DATEN Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <70%. Gleichspannung Bereich Auflösung Genauigkeit Eingangsimpedanz Überlastschutz... -
Seite 22: Elektrische Daten
MULTITEST M72 - M73 - M74 - M750 6.1.1. Elektrische Daten Umwandlung: Aktualisierung der Anzeige: 2 mal pro Sekunde 6.1.2. Sicherheitsstandards Das Instrument erfüllt: EN61010-1, EN61557 Isolierung: Klasse 2, Doppelisolierung Schadstoffstufe: Max. Arbeitshöhe: 2000m, Innenbereich Überspannungskategorie: CAT III 550V (Phase zu Erde) CAT III 550V (Phase zu Phase) 6.1.3. -
Seite 23: Service
MULTITEST M72 - M73 - M74 - M750 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entspre- chend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben. - Seite 24 MULTITEST M72 - M73 - M74 - M750...
