Verwandte Anleitungen für HT HTA102
Inhaltszusammenfassung für HT HTA102
- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2018 Ausführung DE 1.00 - 17/04/2018...
-
Seite 2: Inhaltsverzeichnis
HTA102 Inhalt SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2 1.1. Vorbereitende Instruktionen ....................2 1.2. Während des Gebrauchs ...................... 2 1.3. Nach dem Gebrauch ......................2 ALLGEMEINE BESCHREIBUNG ..................3 VORBEREITUNG ZUM GEBRAUCH ................4 3.1. Vorbereitende Prüfung ......................4 ... -
Seite 3: Sicherheitsvorkehrungen Und -Verfahren
HTA102 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht den Sicherheitsnormen für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Allgemeine Beschreibung
HTA102 2. ALLGEMEINE BESCHREIBUNG Das Gerät verfügt über die folgenden Funktionen: Messung des Schalldruckpegels (SPL). Gewichtete Messung der Frequenz durch Kurve A oder C. Messungen mit FAST oder SLOW Integration. Messungen der maximalen und minimalen Werte des SPLs. -
Seite 5: Vorbereitung Zum Gebrauch
Schaden zu entdecken, der während des Transports verursacht worden sein könnte. Sollten Sie Unregelmäßigkeiten feststellen, verständigen Sie bitte Ihren Händler oder wenden Sie sich an den HT Kundendienst. Überprüfen Sie den Inhalt der Verpackung, der in § 8.4.1 aufgeführt wird. Bei Diskrepanzen verständigen Sie den Händler. -
Seite 6: Nomenklatur

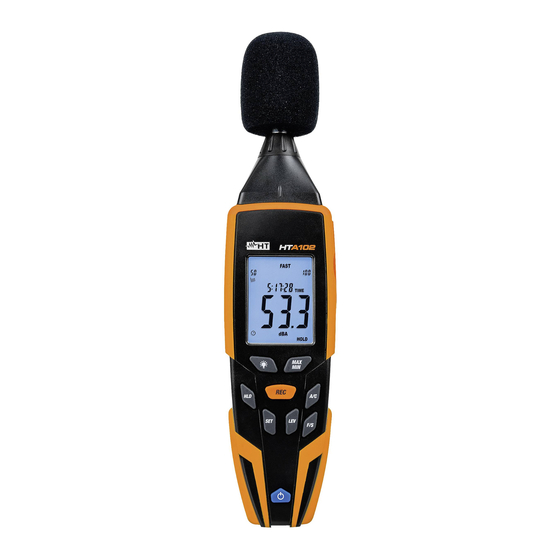

HTA102 4. NOMENKLATUR 4.1. BESCHREIBUNG DES GERÄTS LEGENDE: 1. Windschutz 2. LCD Display 3. Taste 4. Taste MAX/MIN 5. Taste REC 6. Taste HLD 7. Taste A/C 8. Taste SET 9. Taste F/S 10. Taste LEV 11. Taste ON/OFF 12. Mikrofon 13. -
Seite 7: Beschreibung Der Funktionstasten
HTA102 4.3. BESCHREIBUNG DER FUNKTIONSTASTEN 4.3.1. Taste ON/OFF Drücken Sie die Taste ON/OFF zur Einschaltung des Geräts. Drücken und halten Sie die Taste ON/OFF zur Ausschaltung des Geräts, bis das Countdown beendet ist “ ” “ ” “ ” und die Angabe P-OFF im Display erscheint. -
Seite 8: Taste Set
HTA102 4.3.9. Taste SET Die Taste SET ermöglicht folgendes: Aktivierung/Deaktivierung der Auto Power OFF Funktion (APO) des Geräts. Das Symbol erscheint und verschwindet im/vom Display (bei aktivierter HOLD Funktion “ ” nicht möglich). Einstellung von Systemdatum/-zeit, wie folgt: 1. - Seite 9 HTA102 9. Drücken Sie die Taste LEV zur Einstellung des Jahres und die Taste HLD, um das Datum/die Uhrzeit zu bestätigen und den Einstellung zu verlassen. 10. Nachdem Sie das Jahr eingestellt haben, wenn Sie die Taste SET nochmals drücken, erscheint die folgende Bildschirmseite im Display.
-
Seite 10: Bedienungsanleitung
HTA102 5. BEDIENUNGSANLEITUNG 5.1. ECHTZEITMESSUNG DES SCHALLDRUCKPEGELS ACHTUNG Benutzen Sie immer den Windschutz, wenn Sie Messungen in windigen Umgebungen durchführen, und jedenfalls immer, wenn der Wind stärker als 10m/s ist. Vermeiden Sie starken mechanischen Schock und halten Sie das Mikrofon trocken. - Seite 11 HTA102 6. Stellen Sie das Abtastintervall ein, indem Sie die Taste drücken und halten, während das Gerät mit der Taste ON/OFF eingeschaltet wird. Die folgende Bildschirmseite erscheint im Display: Abb. 7: Einstellung des Abtastintervalls 7. Drücken Sie die Taste LEV zur Einstellung des Abtastintervalls im Bereich 1s ÷ 59s.
-
Seite 12: Verbindung Mit Dem Analogen Ac/Dc Ausgang
HTA102 Abb. 9: Herunterladen und Anzeige der Aufzeichnung auf Software SoundLink 20. Doppelklicken Sie auf den Namen der Aufzeichnung. Die entsprechende Grafik wird in der Bildschirmseite der Software gezeigt. Für Informationen über die Verwendung der Software SoundLink beziehen Sie sich bitte auf die Online-Hilfe der Software 21. -
Seite 13: Kalibration Des Geräts
HTA102 5.4. KALIBRATION DES GERÄTS Abb. 11: Verbindung des mobilen Kalibrators mit dem Gerät 1. Schalten Sie das Gerät durch Drücken der Taste ON/OFF ein. 2. Stellen Sie die folgenden Konfigurationen ein: Gewichtungskurve: A (dBA) Integrationstyp: FAST Messbereich: 50 ÷ 100dB 3. -
Seite 14: Verwendung Der Software Soundlink
HTA102 6. VERWENDUNG DER SOFTWARE SOUNDLINK Die Software SoundLink kann zur PC-Verbindung des Geräts HTA102, zum Starten von “ ” Echtzeit-Aufzeichnungen des Schalldruckpegels (SPL) und zur Speicherung von Daten verwendet werden. 6.1. MINIMALE SYSTEM-ANFORDERUNGEN Hardware: Pentium IV RAM Speicher: 32MB Ausgangsinterface: USB Anschlüsse... -
Seite 15: Wartung Und Pflege
HTA102 7. WARTUNG UND PFLEGE 7.1. ALLGEMEINE INFORMATIONEN Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. -
Seite 16: Technische Daten
HTA102 8. TECHNISCHE DATEN 8.1. TECHNISCHE EIGENSCHAFTEN Die Genauigkeit bezieht sich auf 23°C±5°C mit relativer Luftfeuchtigkeit <80%RH. Schalldruckpegel (SPL) Dynamischer Bereich [dB] Auflösung Genauigkeit Frequenzbereich Bereich 30 80 50 100 1.4dB 31.5Hz 8kHz 50dB 0.1dB 80 130 30 130... -
Seite 17: Klimabedingungen Für Den Gebrauch
HTA102 8.3. KLIMABEDINGUNGEN FÜR DEN GEBRAUCH Bezugstemperatur: 23°C ± 5°C Betriebstemperatur: 0°C ÷ 40°C Zulässige relative Luftfeuchtigkeit: <90%RH Lagertemperatur: -10°C ÷ 60°C Lager-Luftfeuchtigkeit: <75%RH Maximale Betriebshöhe: 2000m Dieses Gerät stimmt mit den Vorschriften der Richtlinie EMC 2014/30/EU überein. Dieses Produkt ist konform im Sinne der Europäischen Richtlinie 2011/65/EU (RoHS) und der Europäischen Richtlinie 2012/19/EU (WEEE) -
Seite 18: Service
HTA102 9. SERVICE 9.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
