Wacker Neuson 803 Betriebsanleitung Seite 73

A

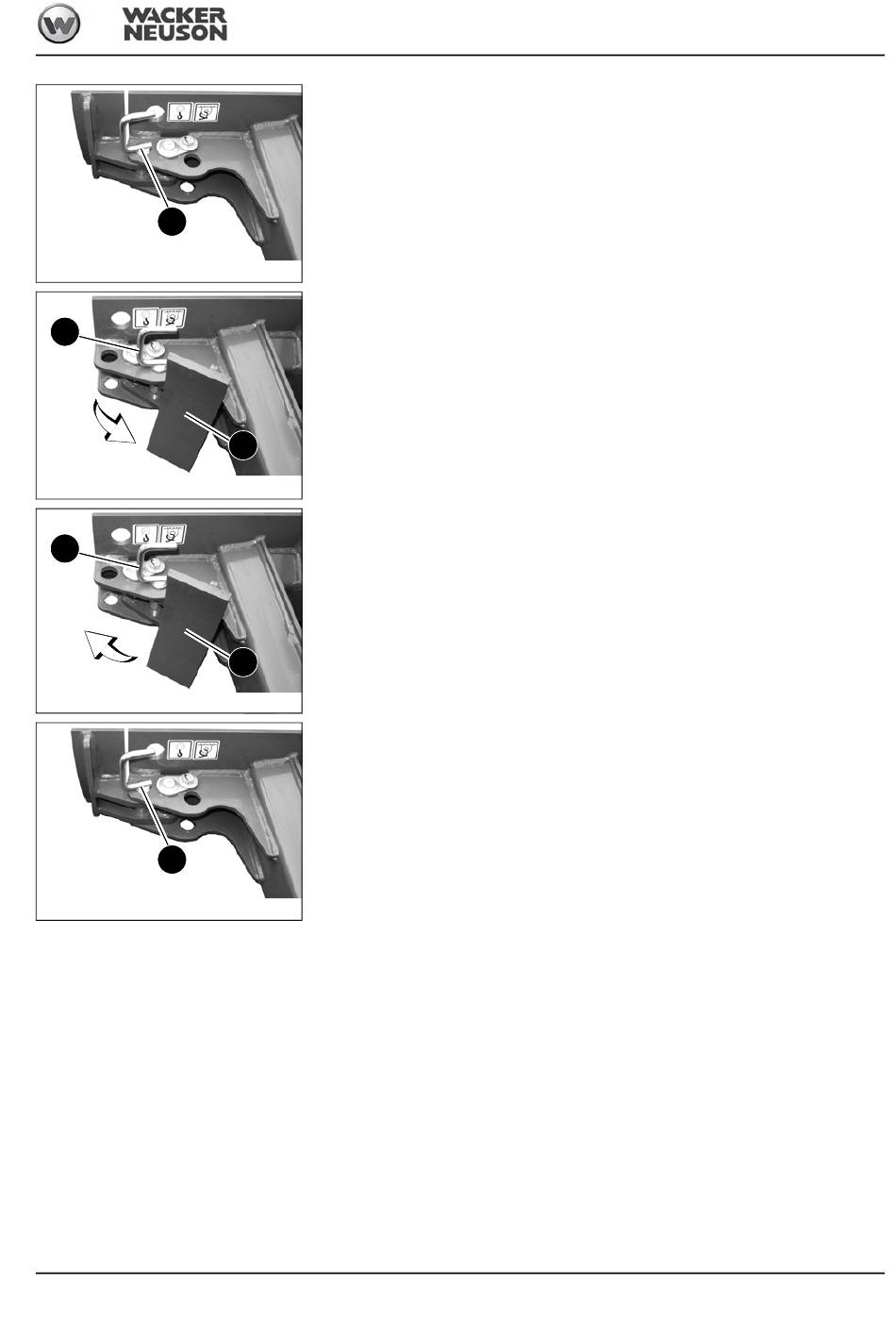

Abb. 67: Planierschildbreite ändern
A
Abb. 68: Planierschildbreite ändern
A
Abb. 69: Planierschildbreite ändern
A
Abb. 70: Planierschildbreite ändern
BA 803 de - Ausgabe 3.7 * 803b330.fm
Planierschildbreite verringern
☞
Planierschild ca. 1 - 2 cm (ca. 0.4 - 0.8 in) anheben.
☞
Bolzen A an beiden Seiten herausziehen.
☞
Planierschildverbreiterung B an beiden Seiten eindrehen.
☞
Bolzen A an beiden Seiten einsetzen.
B
Planierschildbreite vergrößern
☞
Planierschild ca. 1 - 2 cm (ca. 0.4 - 0.8 in) anheben.
☞
Bolzen A an beiden Seiten herausziehen.
☞
Planierschildverbreiterung B an beiden Seiten ausklappen.
B
Bolzen A an beiden Seiten einsetzen.
Bedienung
3-23
