Zusatzhydraulik (Doppelwirkend - Option) (Bis Seriennummer Ai00975) - Wacker Neuson 803 Betriebsanleitung

Zusatzhydraulik (doppelwirkend - Option) (bis Seriennummer AI00975)

19

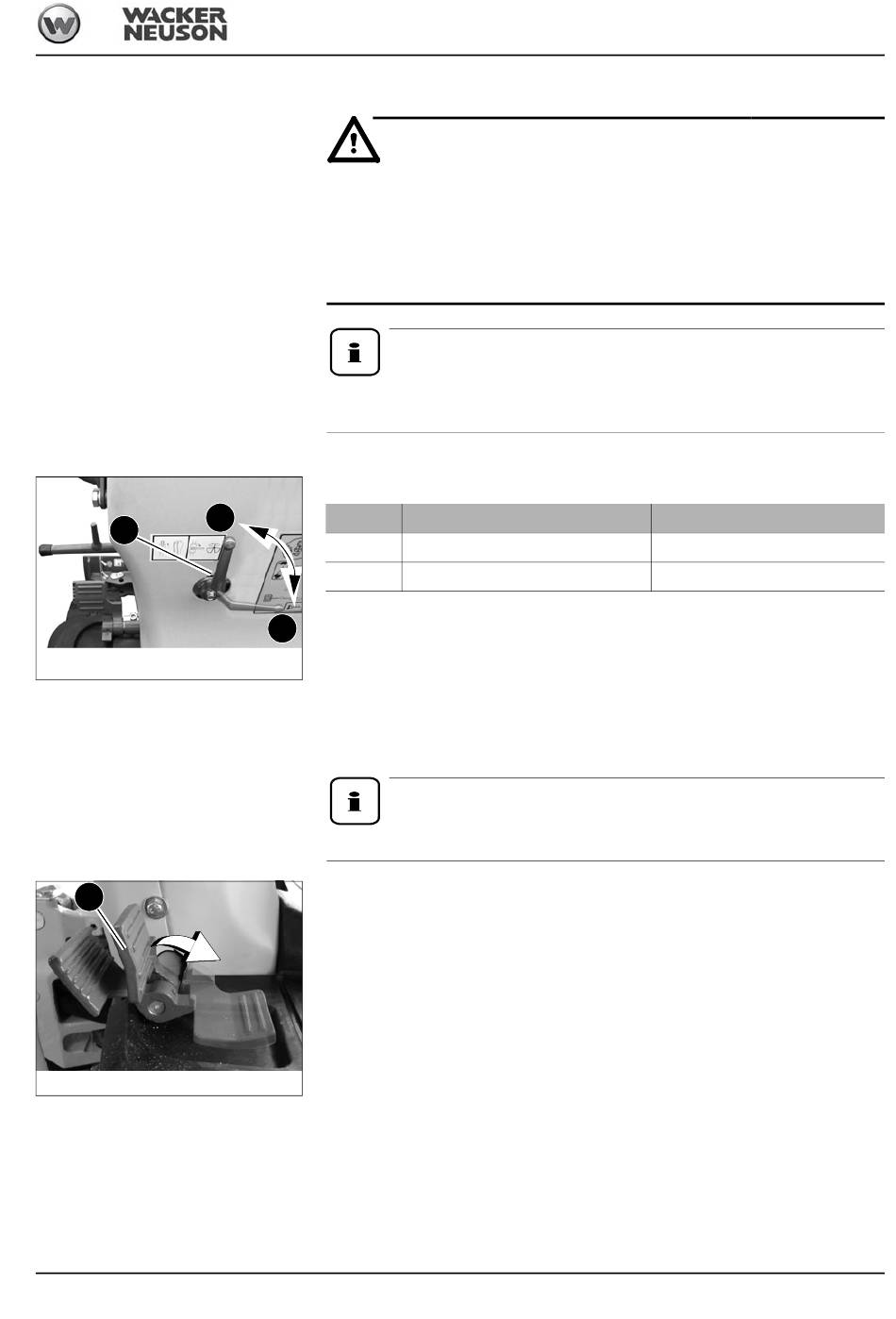

Abb. 124: Umschaltung Hammer- und Greiferbetrieb
10
Abb. 125: Zusatzhydraulik
BA 803 de - Ausgabe 3.7 * 803b340.fm
Umschaltung Hammer- und Greiferbetrieb
Mit dem Hebel 19 erfolgt die Umschaltung zwischen Hammerbetrieb und Greiferbetrieb.
Stellung
A
A
B
Hammerbetrieb aktiviert
B
➥
Öl strömt durch die Druckleitung zum Hammer und durch die Rücklaufleitung in den
Tank.
Greiferbetrieb aktiviert
• Pedal nach hinten betätigen - der Greifer dreht nach links.
• Pedal nach vorne betätigen - der Greifer dreht nach rechts.
➥
Öl strömt in der linken oder rechten Druckleitung nach vorne.
☞
Linkes Fußpedal 10 herunterklappen
➥
Zusatzhydraulik kann betätigt werden
Warnung! WARNUNG
Verletzungsgefahr durch Betätigung der Zusatzhydraulik!
Kann zu schweren Verletzungen oder Tod führen.
• Um das Risiko einer unbeabsichtigten Betätigung zu minimieren, das Fuß-
pedal nach abgeschlossener Betätigung der Zusatzhydraulik nach vorne
klappen.
Information!
Zum Anschließen der Zusatzhydraulik an ein Anbauwerkzeug Betriebsanlei-
tung des Anbauwerkzeugherstellers beachten.
Hebel
☞
Hebel 19 nach oben drehen
☞
Hebel 19 nach rechts drehen
Information!
Das Pedal für die Zusatzhydraulik auf seine Funktion kontrollieren.
Bedienung
Funktion
➥
Hammerbetrieb
➥
Greiferbetrieb
3-57
