Luftfilter (bis Seriennummer AI00875)
D
C
A

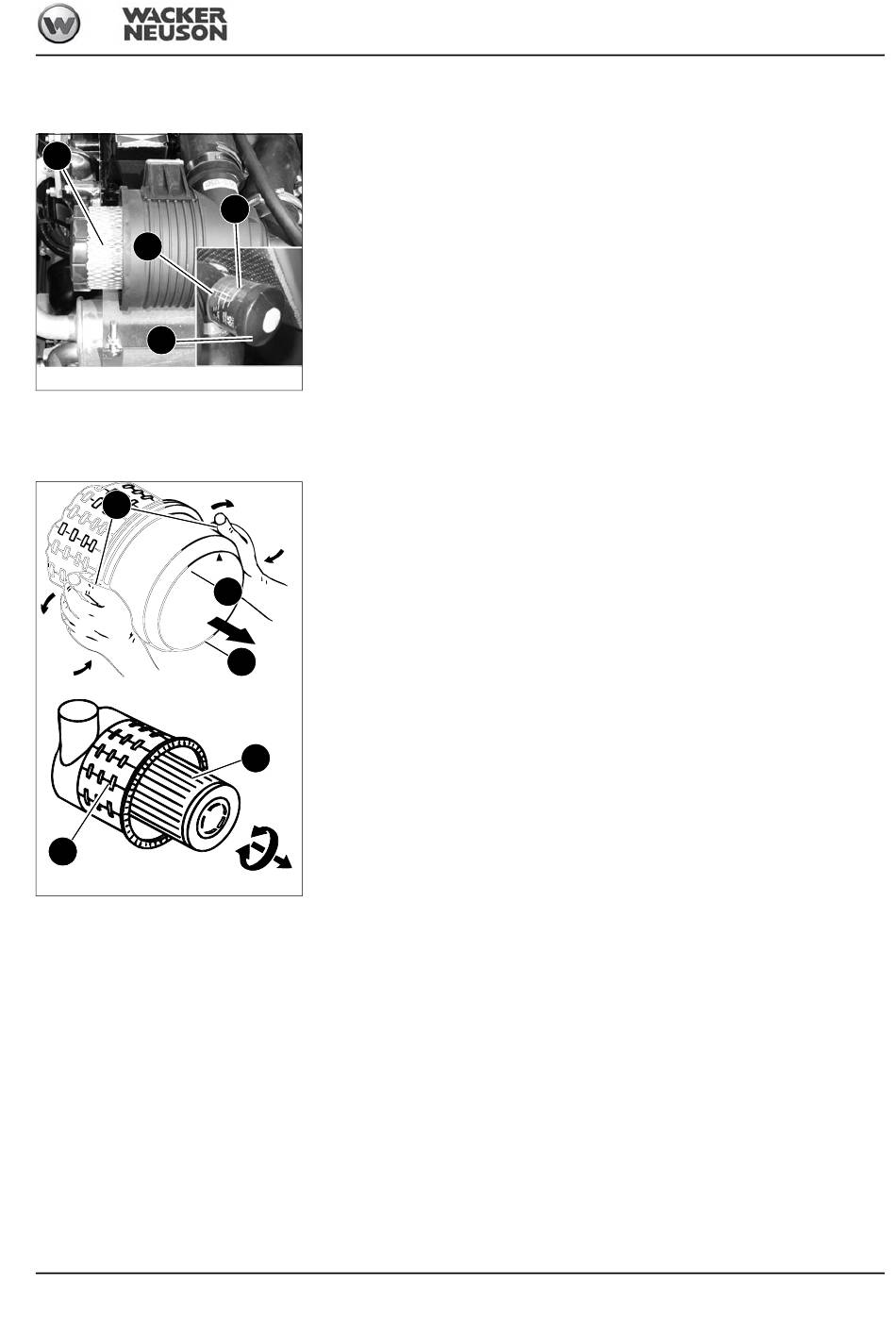

Abb. 194: Luftfilterelement
Luftfilterelemente wechseln
H
Abb. 195: Demontage des Gehäuseteils
F
Abb. 196: Demontage des Luftfilterelementes
BA 803 de - Ausgabe 3.7 * 803b520.fm
Filterelemente müssen gewechselt werden:
• Wenn der gelbe Kolben B in der Verschmutzungsanzeige A den rot hinterlegten
Service-Schriftzug C erreicht hat.
• Spätestens alle 1000 Betriebsstunden oder jährlich.
B
Wartung Luftfilter allgemein:
• Filterelemente müssen originalverpackt und trocken gelagert werden.
• Beim Einbau des Filterelementes darauf achten, dass man nicht gegen andere Gegen-
stände stößt.
• Luftfilterbefestigungen, Luftansaugschläuche und Luftfilterelement auf Beschädigung
prüfen und gegebenenfalls umgehend reparieren bzw. wechseln lassen.
• Festen Sitz der Schrauben an Einlasskrümmer und Schlauchschellen prüfen.
• Staubaustrageventil prüfen, reinigen und gegebenenfalls wechseln.
☞
Das Ende des Ventils mit der Hand zusammendrücken.
• Beim Wechseln des Luftfilterelements D wie folgt vorgehen:
☞
Motor abstellen
☞
Sicherungssperrhebel hochklappen
☞
Zündschlüssel abziehen und mitnehmen
☞
Motor abkühlen lassen
E
☞
Motorhaube öffnen
☞
Luftfilterelement und Umgebung von Verschmutzung und Staub befreien
G
☞
Die Schnapphaken H am Gehäuseteil E öffnen
☞
Gehäuseteil E abnehmen
☞
Luftfilterelement D vorsichtig unter leichten Drehbewegungen abnehmen
☞
Sicherstellen, dass alle Verunreinigungen (Staub) im Innenraum des Gehäuseteils,
D
inklusive Staubaustrageventil entfernt sind
☞
Reinigen der Teile mit einem sauberen, fusselfreien Tuch - keine Druckluft verwen-
den
☞
Luftfilterelement auf Beschädigung prüfen, es dürfen nur einwandfreie Luftfilterele-
mente installiert werden
☞
Neues Luftfilterelement D vorsichtig in das Gehäuseteil F einsetzen
☞
Gehäuseteil E aufsetzen (auf richtigen Sitz achten)
☞
Die Schnapphaken H schließen
