L1

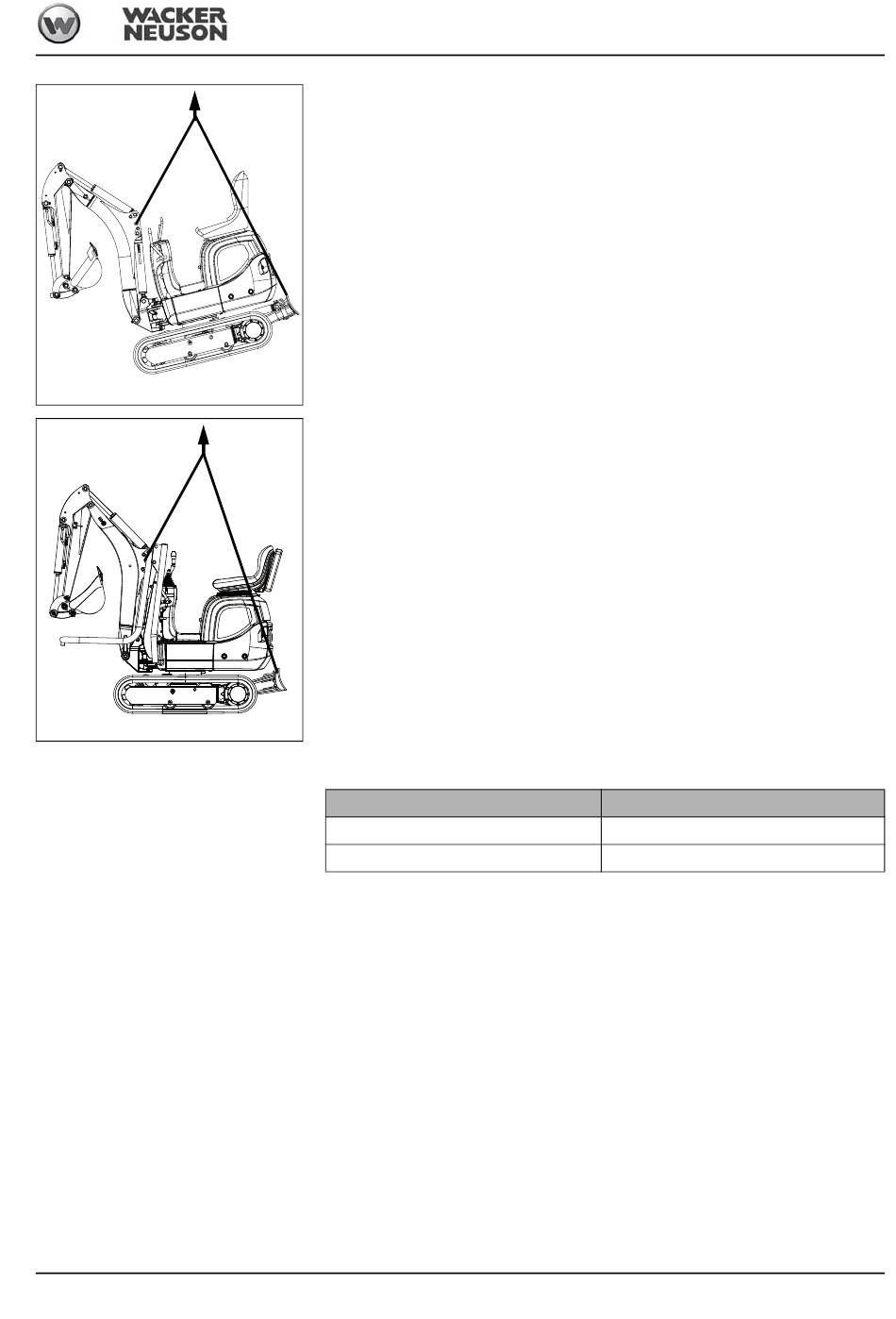

Abb. 102: Kranverladung (ohne Überrollbügel)
L1
Abb. 103: Kranverladung (mit Überrollbügel)
BA 803 de - Ausgabe 3.7 * 803b330.fm
1 Entleerten Standardlöffel anbauen und sicher verriegeln.
2 Standardlöffel entleeren oder Anbauwerkzeug demontieren.
3 Sämtliche Verunreinigungen am Fahrzeug entfernen.
L2
4 Fahrzeug auf waagrechtem, tragfestem und ebenem Untergrund abstellen.
5 Standardlöffel eindrehen und in Transportstellung absenken.
6 Hubarm ganz heben.
7 Löffelstiel heranziehen.
8 Planierschild anheben (Planierschild muss sich an der Hinterseite befinden).
9 Armsystem mittig nach vorne ausrichten.
10 Motor abstellen.
11 Hydrauliksystem durch mehrfaches Betätigen der Steuerhebel drucklos machen.
12 Sicherungssperrhebel hochklappen.
13 Zündschlüssel abziehen und verwahren.
14 Sämtliche lose Gegenstände aus dem Fahrzeug entfernen.
15 Fahrzeug verlassen, sämtliche Abdeckungen schließen und verriegeln.
16 Bei der Option Splitterschutz - Scheibe demontiert.
L2
Bei der Option Überrollbügel - Überrollbügel heruntergeklappen.
17 Geeignete Anschlagmittel an den Hebepunkten montieren.
18 Hebemittel am Hebepunkt des Hubarms montieren.
19 Hebemittel an den Hebepunkten des Planierschildes montieren.
☞
Die Längen L1 und L2 der Hebemittel beachten.
20 Fahrzeug langsam soweit anheben, dass kein Bodenkontakt mehr besteht.
21 Warten bis das Fahrzeug ausgependelt ist, sowie völlig ruhig hängt.
22 Ist das Gleichgewicht sowie der Zustand und die Position der Anschlagmittel
zufriedenstellend, Fahrzeug langsam auf die erforderliche Höhe anheben und ver-
laden.
23 Nach dem Verladen des Fahrzeuges, Überrollbügel hochklappen.
Die vorgeschriebenen Längen L1 und L2 der Hebemitteln:
Länge
L1
L2
Bedienung
Maße
1054 mm (42 in)
1718 mm (68 in)
3-45
