Bedienung

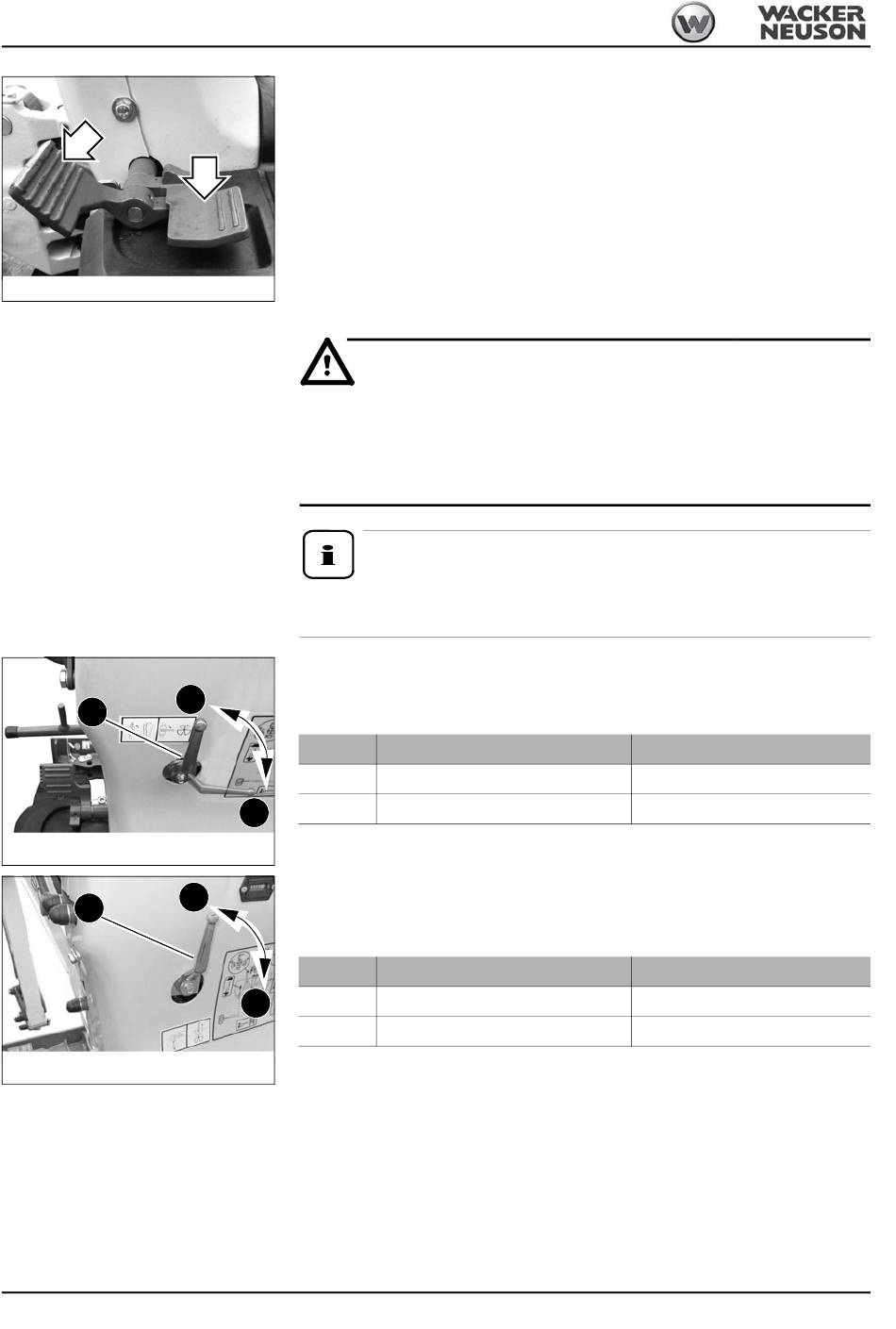

Abb. 126: Zusatzhydraulik betätigen

Zusatzhydraulik (doppelwirkend - Option) (ab Seriennummer AI00976)

19
Abb. 127: Umschaltung Hammer- und Greiferbetrieb (bis
WNCE0801EPAL00209)
19
Abb. 128: Umschaltung Hammer- und Greiferbetrieb (ab
WNCE0801EPAL00210)
3-58
Zusatzhydraulik betätigen:
☞
Linkes Fußpedal kann vorne bzw. hinten betätigt werden
➥
Öl strömt durch die Zusatzhydraulikleitung
Umschaltung Hammer- und Greiferbetrieb
(bis Seriennummer WNCE0801EPAL00209)
A
Mit dem Hebel 19 erfolgt die Umschaltung zwischen Hammerbetrieb und Greiferbetrieb.
Stellung
A
B
B
Umschaltung Hammer- und Greiferbetrieb
A
(ab Seriennummer WNCE0801EPAL00210)
Mit dem Hebel 19 erfolgt die Umschaltung zwischen Hammerbetrieb und Greiferbetrieb.
Stellung
A
B
B
WARNUNG Warnung!
Verletzungsgefahr durch Betätigung der Zusatzhydraulik!
Kann zu schweren Verletzungen oder Tod führen.
• Das Fußpedal ist durch eine Drehfeder gesichert. Wird das Fußpedal aus-
gelassen, klappt es nach vorne, ist aber nicht gesperrt.
Information!
Zum Anschließen der Zusatzhydraulik an ein Anbauwerkzeug Betriebsanlei-
tung des Anbauwerkzeugherstellers beachten.
Hebel
☞
Hebel 19 nach oben drehen
☞
Hebel 19 nach rechts drehen
Hebel
☞
Hebel 19 nach oben drehen
☞
Hebel 19 nach rechts drehen
Funktion
➥
Hammerbetrieb
➥
Greiferbetrieb
Funktion
➥
Greiferbetrieb
➥
Hammerbetrieb
