Wartung

Luftfilter (ab Seriennummer AI00876)

Luftfilterelemente wechseln

C
B
J
F

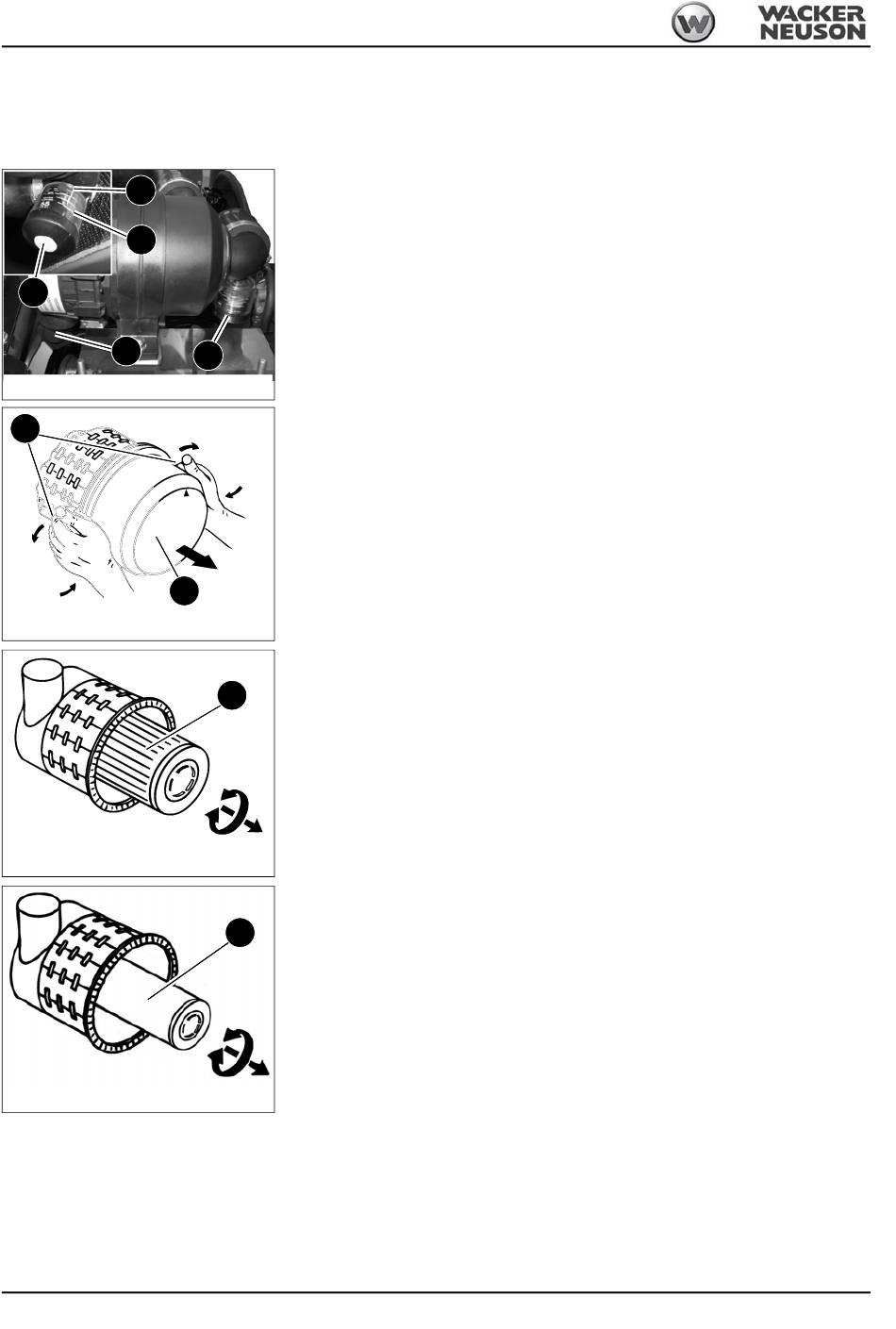

Abb. 197: Luftfilterverschmutzungsanzeige
D
Abb. 198: Gehäuseunterteil
Abb. 199: Außenfilter
Abb. 200: Innenfilter
5-14
Filterelemente müssen gewechselt werden:
• Wenn der gelbe Kolben B in der Verschmutzungsanzeige A den rot hinterlegten
Service-Schriftzug C erreicht hat.
• Spätestens alle 1000 Betriebsstunden oder jährlich.
A
1
2
3
4
5
E
6
7
G
8
9
10
H
11
12
13
Fahrzeug abstellen, Motor abstellen, Zündschlüssel abziehen und mitnehmen.
Motorhaube öffnen.
Luftfiltergehäuse und Umgebung von Verschmutzung und Staub befreien.
Schnapphaken D am Gehäuseunterteil E nach außen klappen.
Gehäuseunterteil E abnehmen.
Außenfilter G unter leichten Drehbewegungen vorsichtig abnehmen.
Sicherstellen, dass alle Verunreinigungen (Staub) im Innenraum des Gehäuseun-
ter- und oberteils (inklusive Staubaustrageventil) entfernt sind.
Teile mit einem sauberen, fusselfreien Tuch reinigen, keine Druckluft verwenden.
Innenfilter H vorsichtig unter leichten Drehbewegungen abnehmen.
Neuen Innenfilter H und Außenfilter G auf Beschädigung prüfen und vorsichtig in
das Luftfiltergehäuse einsetzen.
Schnapphaken D schließen.
Beim Einbau darauf achten, dass das Staubaustrageventil F nach unten zeigt.
Nach dem Filterwechsel Knopf J drücken, um den gelben Kolben B zurückzuset-
zen.
