Ausleger-Schwenkmechanik (Ab Seriennummer Ai00976) - Wacker Neuson 803 Betriebsanleitung

Bedienung

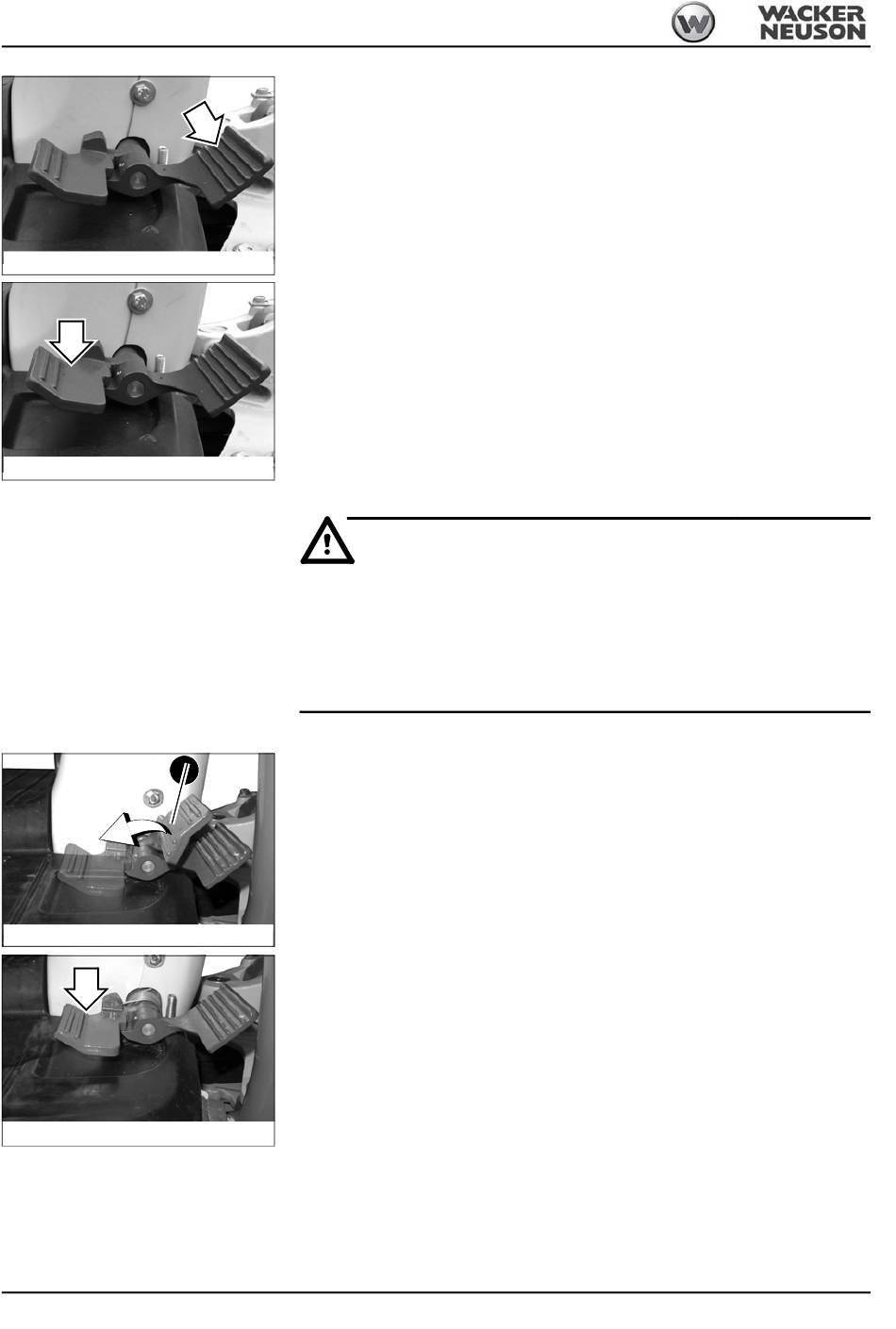

Abb. 114: Schwenkmechanik betätigen
Abb. 115: Schwenkmechanik betätigen

Ausleger-Schwenkmechanik (ab Seriennummer AI00976)

Abb. 116: Schwenkmechanik
Abb. 117: Schwenkmechanik in Stellung halten
3-54
Ausleger nach links schwenken:
☞
Rechtes Fußpedal vorne betätigen
➥
Der Ausleger schwenkt nach links
Ausleger nach rechts schwenken:
☞
Rechtes Fußpedal hinten betätigen
➥
Der Ausleger schwenkt nach rechts
☞
Rechtes Fußpedal 7 nach hinten klappen
7
☞
Rechtes Fußpedal in Stellung halten, aber nicht betätigen
WARNUNG Warnung!
Verletzungsgefahr durch Betätigung des Ausleger-Schwenk-
mechanismus!
Kann zu schweren Verletzungen oder Tod führen.
• Das Fußpedal ist durch eine Drehfeder gesichert. Wird das Fußpedal aus-
gelassen, klappt es nach vorne, ist aber nicht gesperrt.
BA 803 de - Ausgabe 3.7 * * 803b340.fm
