Demontage; Arbeitsbereich - Wacker Neuson 803 Betriebsanleitung

B

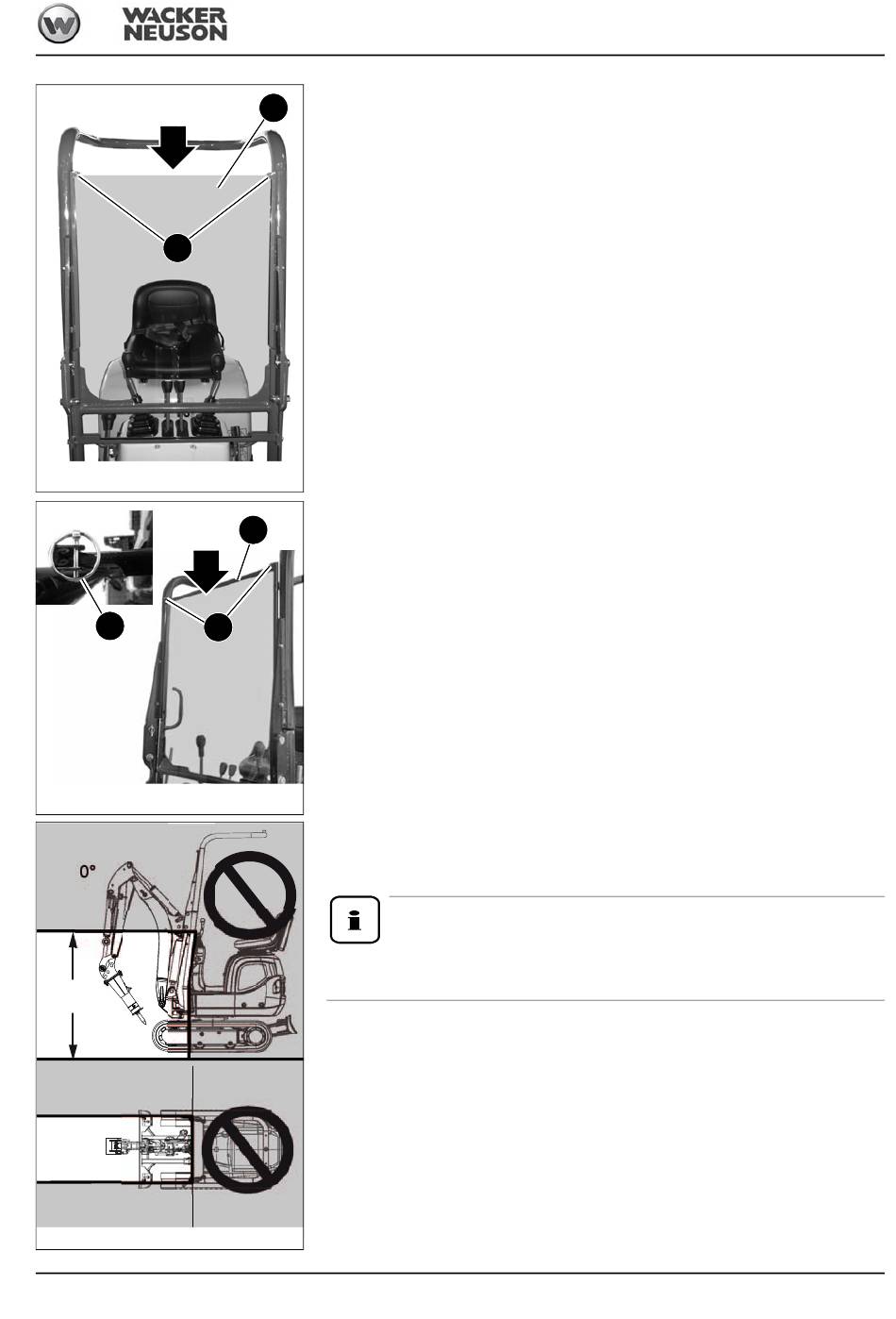

Abb. 107: Splitterschutz montieren (bis 2. Quartal 2014)
D
Abb. 108: Splitterschutz montieren (ab 3. Quartal 2014)
0°
120 cm
(47 in)
Abb. 109: Arbeitsbereich mit Splitterschutz
BA 803 de - Ausgabe 3.7 * 803b330.fm
Montage (bis 2. Quartal 2014)
A
1 Sicherheitshinweise bei der Montage beachten.
– siehe Kapitel
2 Hubarm am Boden absenken.
3 Motor abstellen
4 Sicherungssperrhebel hochklappen
– siehe Kapitel
– siehe Kapitel
5 Zündschlüssel abziehen
6 Splitterschutz A vorsichtig, mittels zwei Personen, von oben in die Führungsschie-
nen schieben.
7 Splitterschutz mit zwei Klappsteckern B an beiden Seiten sichern.
Montage (ab 3. Quartal 2014)
Punkte 1-6 wie oben beschrieben durchführen.
C
☞
Splitterschutz mit Querverstrebung C und je einem Splint D links und rechts sichern.

Demontage

Die Demontage erfolgt in umgekehrter Reihenfolge.
D

Arbeitsbereich

Höhe Arbeitsbereich: 120 cm (47 in).
Die Abbildungen beziehen sich auf Arbeiten mit einem Wacker Neuson-Hydraulikhammer.
Durch die Verwendung eines anderen Arbeitsgeräts kann sich eine abweichende
Höhe des Arbeitsbereichs ergeben.
Fahrzeug außer Betrieb setzen auf Seite 3-26
Sicherungssperrhebel (bis AI00814) auf Seite 3-62
Sicherungssperrhebel (ab AI00815) auf Seite 3-62
Information!
Bedienung
3-49
