Ausleger-Schwenkmechanik; Ausleger-Schwenkmechanik (Bis Seriennummer Ai00975) - Wacker Neuson 803 Betriebsanleitung

J

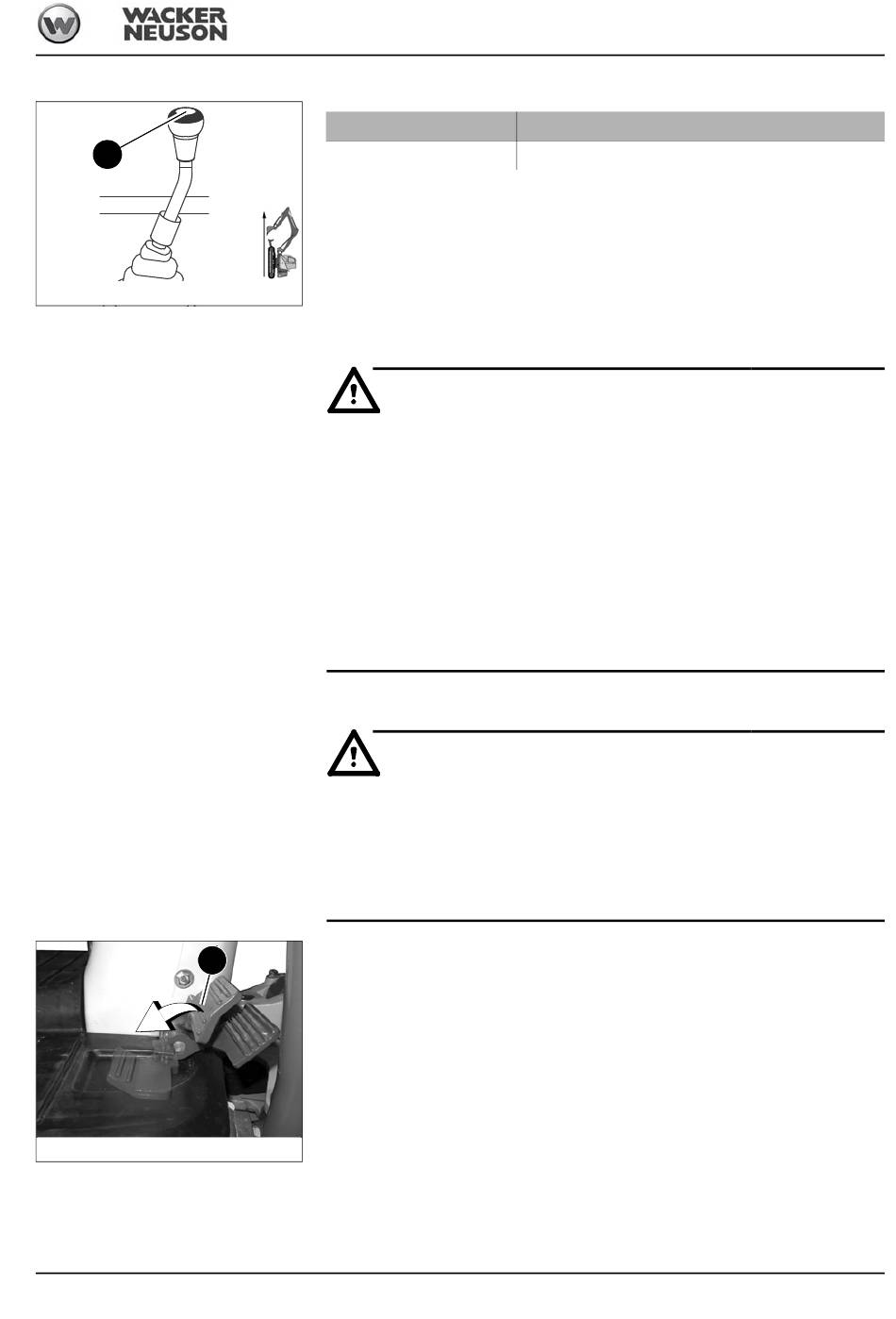

Abb. 112: Funktionen Rechter Steuerhebel

3.15 Ausleger-Schwenkmechanik

Ausleger-Schwenkmechanik (bis Seriennummer AI00975)

Abb. 113: Schwenkmechanik
BA 803 de - Ausgabe 3.7 * 803b340.fm
Knopf
J
☞
Rechtes Fußpedal 7 nach hinten klappen
7
➥
Ausleger kann geschwenkt werden
Funktion
➥
Hupe
Warnung! WARNUNG
Verletzungsgefahr durch Betätigung des Ausleger-Schwenk-
mechanismus!
Kann zu schweren Verletzungen oder Tod führen.
• Die Funktion Auslegerschwenken kann nicht durch das Hochklappen des
Sicherungssperrhebels bzw. das Hochklappen des Fußpedals gesperrt
werden.
• Fußpedal vorsichtig betätigen, da sonst das Armsystem früher als
gewünscht betätigt wird.
• Um das Risiko einer unbeabsichtigten Betätigung zu minimieren, das Fuß-
pedal nach Schwenken des Armsystems nach vorne klappen.
WARNUNG Warnung!
Verletzungsgefahr durch Betätigung des Ausleger-Schwenk-
mechanismus!
Kann zu schweren Verletzungen oder Tod führen.
• Um das Risiko einer unbeabsichtigten Betätigung zu minimieren, das Fuß-
pedal nach Schwenken des Armsystems nach vorne klappen.
Bedienung
3-53
