Ankuppelvorgang

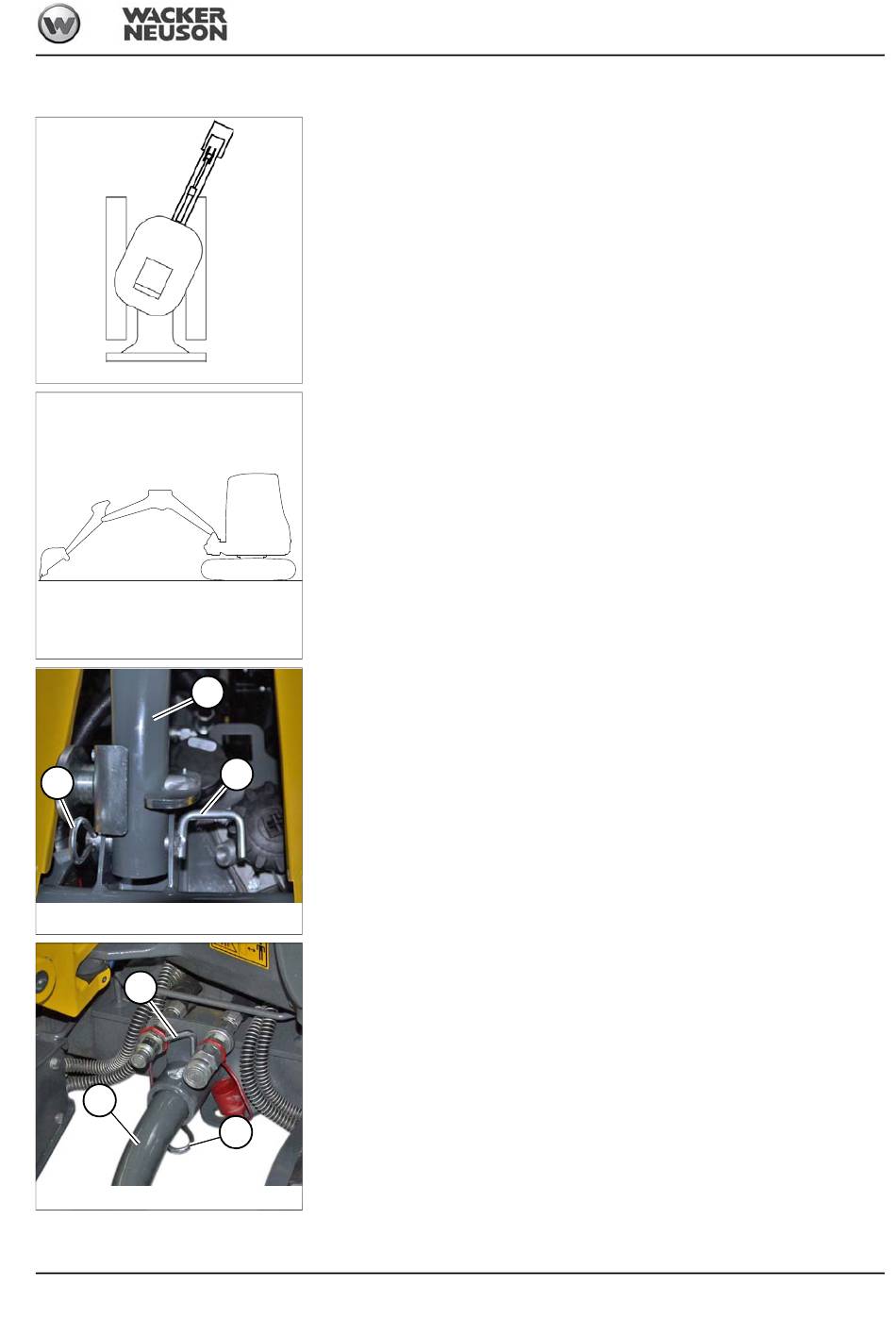

Abb. 139: (Symboldarstellung)
Abb. 140: (Symboldarstellung)
C
A
Abb. 141:
B
C
Abb. 142:
BA 803 de - Ausgabe 3.7 * 803b340.fm
1 Bagger und Aggregat auf waagrechtem, tragfestem und ebenem Untergrund
abstellen.
2 Oberwagen wie in nebenstehender Abbildung positionieren. Das Planierschild
muss sich hinten befinden.
3 Planierschild auf den Boden absenken - siehe
4 Löffel und Löffelstiel wie in nebenstehender Abbildung positionieren.
5 Armsystem auf den Boden absenken.
6 Dieselmotor abstellen.
7 Zündschlüssel abziehen und sicher verwahren.
8 Hydrauliksystem durch mehrfaches Betätigen der Steuerhebel drucklos machen.
9 Aggregat abschalten.
10 Splint A und Bolzen B (jeweils vorne und hinten) am Aggregat herausziehen und
Lanze C vom Aggregat abnehmen.
11 Einen Bolzen und Splint wieder auf dem Aggregat befestigen.
B
12 Lanze C in die Führung am Bagger stecken und mit Bolzen B und Splint A sichern.
A
Bedienung
Abb. 46.
3-65
