Motor anlassen mit Starthilfe (stromgebende Batterie)

Entladene Batterie
12 V
12 V
Stromgebende
Batterie

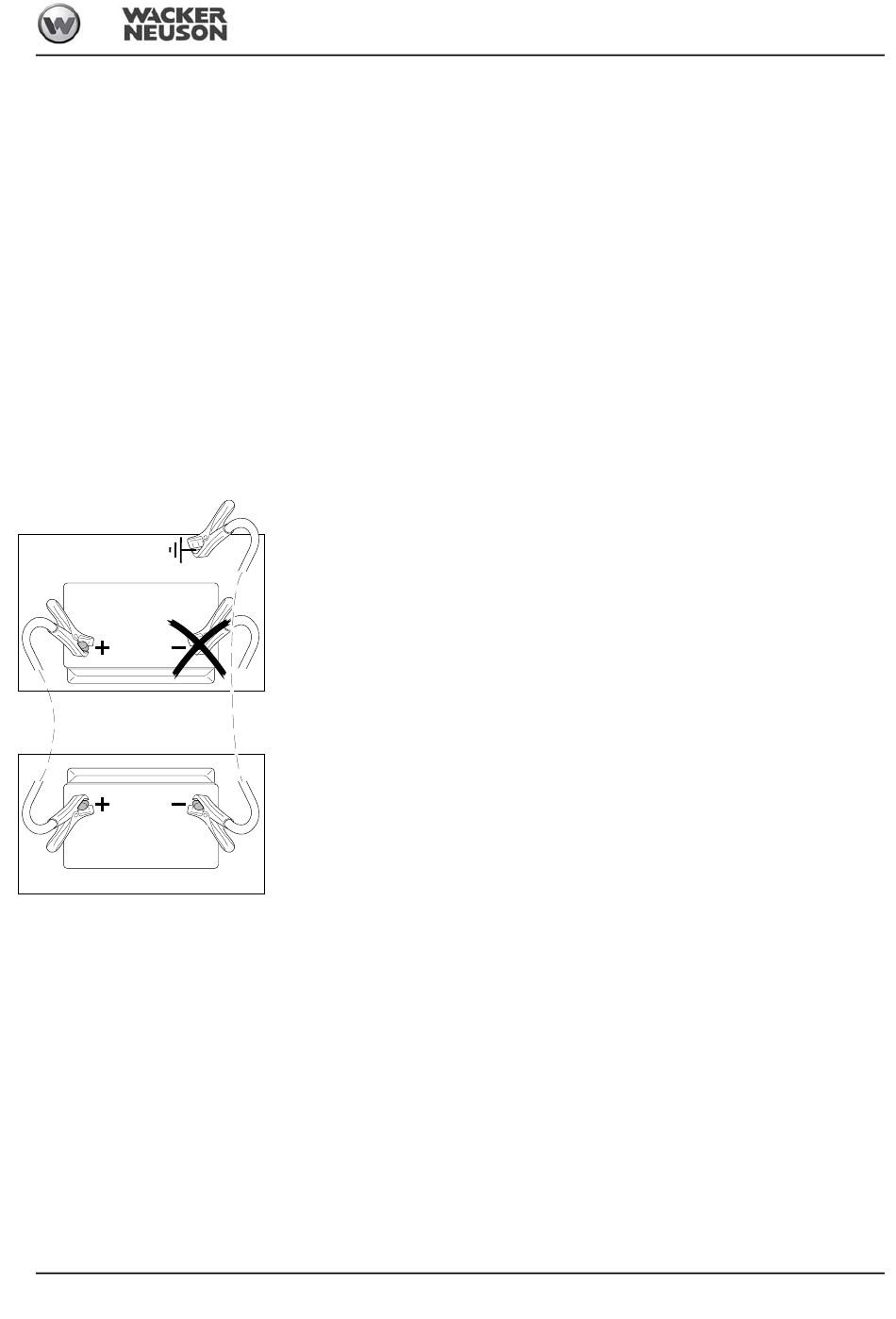

Abb. 54: Starthilfe mit Überbrückungskabel
34001b710 05 eps
BA 803 de - Ausgabe 3.7 * 803b330.fm
Sicherheitshinweise
• Starthilfe niemals durchführen, wenn die Batterie des Fahrzeugs eingefroren ist –
Explosionsgefahr!
☞
Eingefrorene Batterie entsorgen!
• Stromgebendes Fahrzeug und der Bagger dürfen sich während der Überbrückung mit
Starthilfekabeln nicht berühren – Gefahr von Funkenbildung!
• Die Spannung der Hilfsstromquelle muss 12 V betragen; höhere Versorgungs-
spannung zerstört die elektrische Anlage der Fahrzeuge!
• Ausschließlich geprüfte Starthilfekabel verwenden, die den Sicherheitsanforderungen
entsprechen und in einwandfreiem Zustand sind!
• Das an den + Pol der stromgebenden Batterie angeschlossene Überbrückungskabel
darf nicht mit elektrisch leitenden Fahrzeugteilen in Berührung kommen –
Kurzschlussgefahr!
• Die Überbrückungskabel so verlegen, dass niemand von drehenden Teilen im
Motorraum erfasst werden kann!
Vorgehensweise
☞
Das stromgebende Fahrzeug so an den Bagger heranfahren, dass die Länge der Start-
hilfekabel zur Überbrückung der Batterien ausreicht
☞
Motor des stromgebenden Fahrzeuges laufen lassen
☞
Ein Ende des roten Kabels (+) zuerst an den + Pol der entladenen Batterie, dann ande-
res Ende an + Pol der stromgebenden Batterie anklemmen
☞
Ein Ende des schwarzen Kabels (
☞
Anderes Ende des schwarzen Kabels (
verschraubtes Metallteil oder an den Motorblock selbst anklemmen. Nicht an den
Minuspol der entladenden Batterie anschließen, da aus der Batterie ausströmendes
Knallgas sich bei Funkenbildung entzünden könnte!
☞
Motor des Fahrzeugs mit der leeren Batterie starten
Nach erfolgreichem Start:
☞
Bei laufendem Motor beide Überbrückungskabel genau in umgekehrter Reihenfolge
– +
(zuerst Pol, dann Pol) abnehmen – dadurch werden Funkenbildung in der Nähe
der Batterie vermieden!
– –
) an Pol der stromgebenden Batterie anklemmen
–
) an ein massives, fest mit dem Motorblock
