10

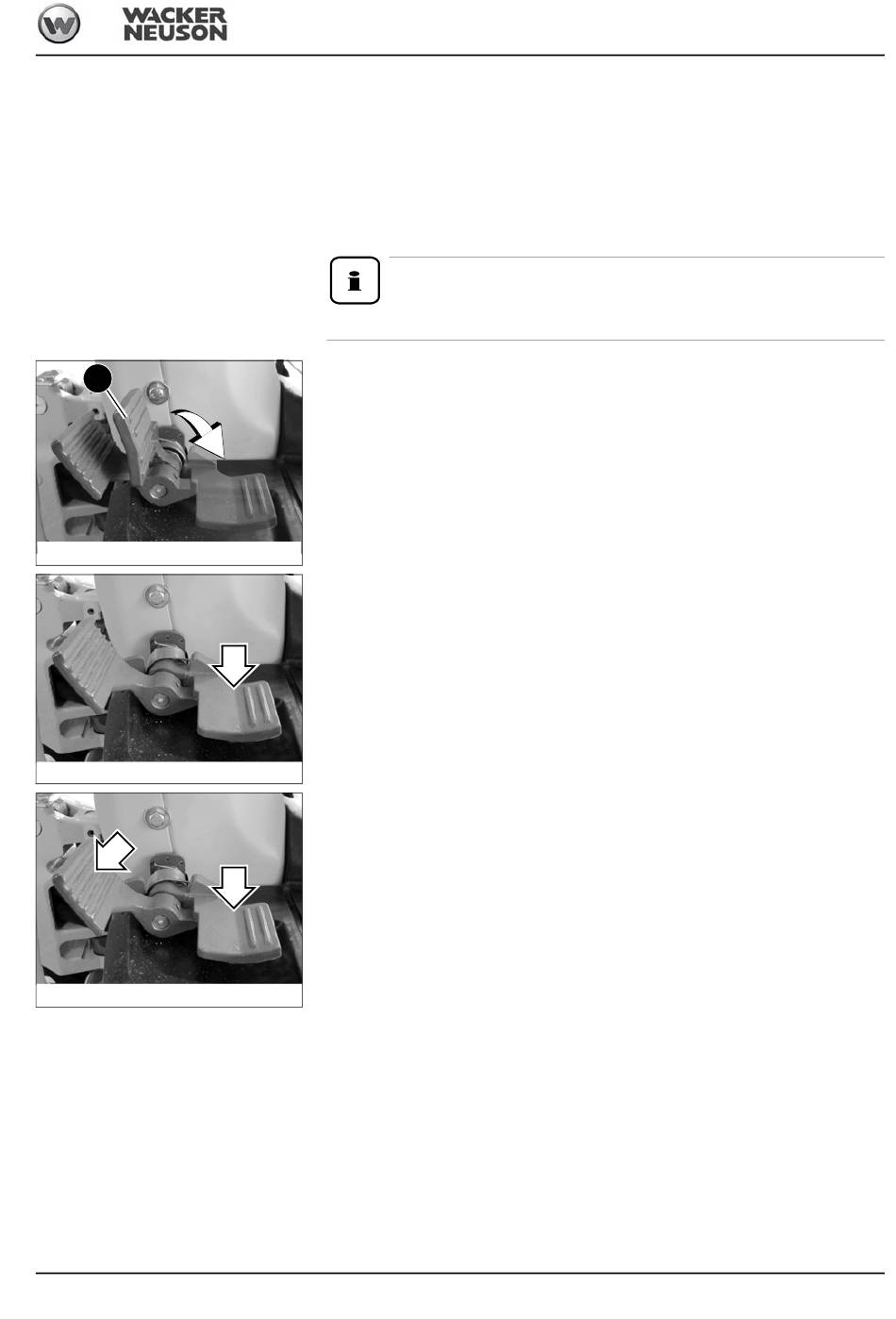

Abb. 130: Zusatzhydraulik
Abb. 131: Zusatzhydraulik in Stellung halten
Abb. 132: Zusatzhydraulik betätigen
BA 803 de - Ausgabe 3.7 * 803b340.fm
Hammerbetrieb aktiviert
➥
Öl strömt durch die Druckleitung zum Hammer und durch die Rücklaufleitung in den
Tank.
Greiferbetrieb aktiviert
• Standard: Pedal nach hinten betätigen - der Greifer dreht nach links.
• Standard: Pedal nach vorne betätigen - der Greifer dreht nach rechts.
➥
Öl strömt in der linken oder rechten Druckleitung nach vorne.
Information!
Das Pedal für die Zusatzhydraulik auf seine Funktion kontrollieren.
☞
Linkes Fußpedal 10 herunterklappen
☞
Linkes Fußpedal in Stellung halten, aber nicht betätigen
Zusatzhydraulik betätigen:
☞
Linkes Fußpedal kann vorne bzw. hinten betätigt werden
➥
Öl strömt durch die Zusatzhydraulikleitung
Bedienung
3-59
