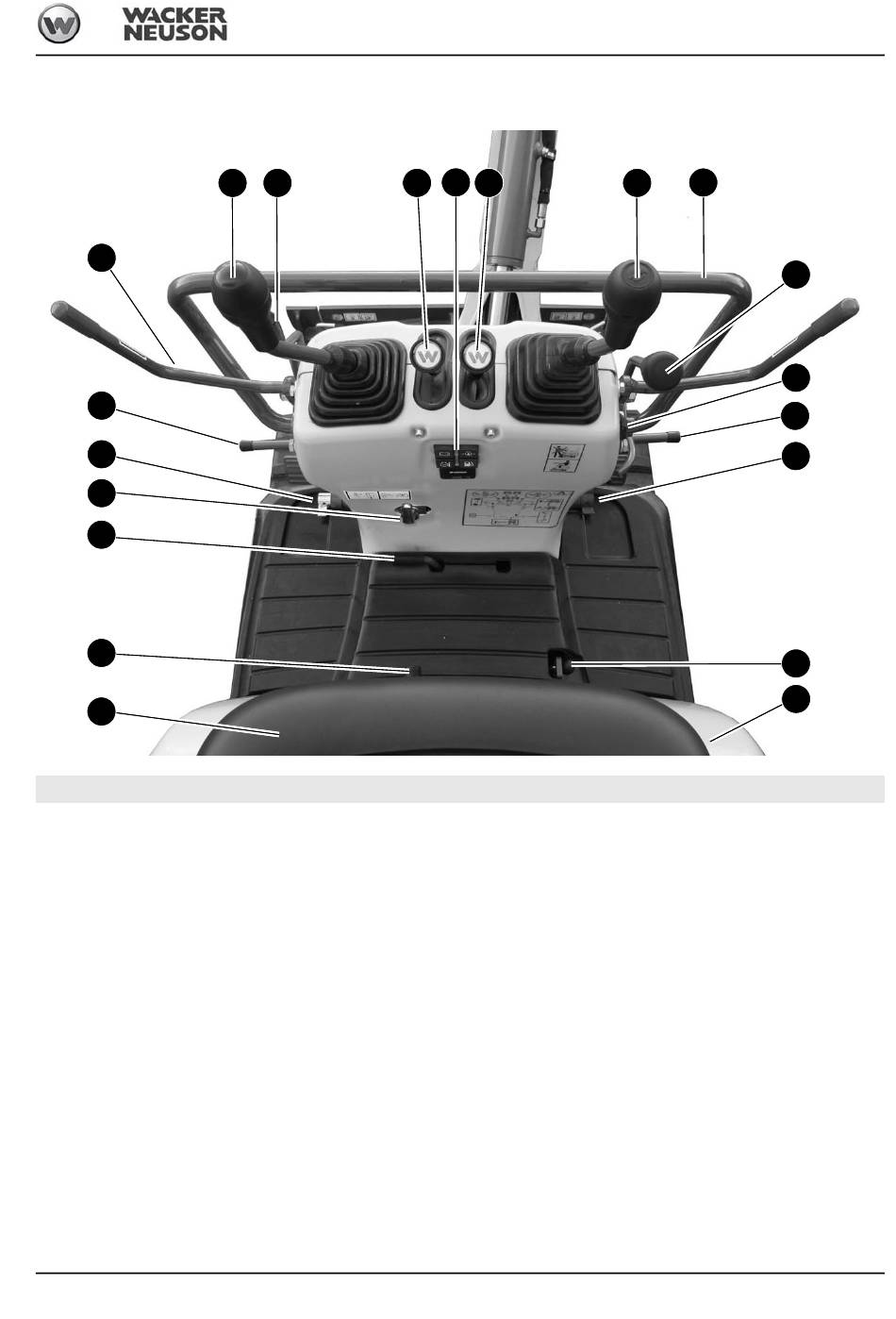

3.2 Übersicht Steuerstand (ab Seriennummer AI00815)
12
11
10
19
6
3
1
Pos. Bezeichnung
1 Fahrersitz...........................................................................................................................................................................3-28
2 Oberwagenarretierung.......................................................................................................................................................3-25
3 Motorhaubenschloss..........................................................................................................................................................3-41
4 Zündschloss.......................................................................................................................................................................3-10
5 Hebel- Planierschildbetätigung /
6 Hebel- Umstellung Planierschildbetätigung /
7 Pedal- Ausleger schwenken
8 Motorhaube........................................................................................................................................................................3-42
9 Haltegriff
10 Pedal- Zusatzhydraulik
11 Fußauflage
12 Sicherungssperrhebel........................................................................................................................................................3-62
13 Gashebel ...........................................................................................................................................................................3-10
14 Steuerhebel links
15 Fahrhebel links
16 Fahrhebel rechts................................................................................................................................................................3-16
17 Steuerhebel rechts.............................................................................................................................................................3-52
18 Anzeigeelement
19 Hebel Umschaltung Hammer- und Greiferbetrieb (Option)
BA 803 de - Ausgabe 3.7 * 803b320.fm
14 13
weitere Information auf Seite
Teleskopfahrwerk...................................................................................................3-22,3-24
..............................................................................................................................................3-53
......................................................................................................................................................3-55
...............................................................................................................................................................3-52
..................................................................................................................................................................3-16
...................................................................................................................................................................3-6
15 18 16
Teleskopfahrwerk........................................................................................3-24
...............................................................................................3-75
Bedienung
17 9
5
4
11
7
2
8
3-5
