6.15 Hubkrafttabellen 803

Sicherheitshinweise Hubkrafttabelle

2,0 m
(79 in)
1,0 m
(39 in)
B
0,0 m
(0.0 in)
-1,0 m
(-39 in)
1,0 m
3,0 m 2,0 m
(9'-10'') (39 in)
(79 in)
A

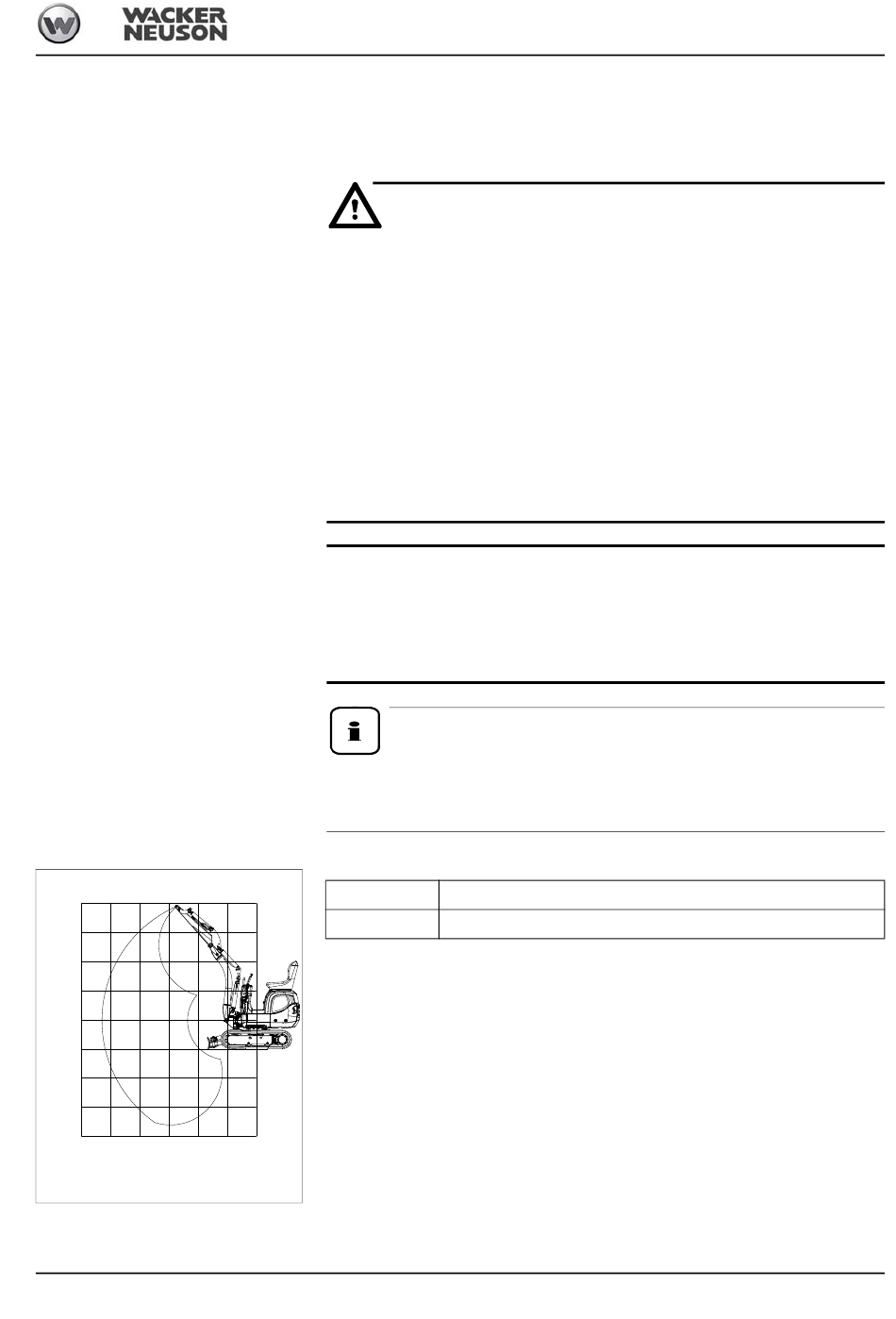

Abb. 229: Hubkrafttabelle (Typ 803)
BA 803 de - Ausgabe 3.7 * 803b610.fm
GEFAHR
Quetschgefahr durch Umkippen des Fahrzeugs.
Führt zu schweren Quetschungen oder Körperverletzungen, die Tod zur Folge
haben.
• Die in der Tabelle angegebene zulässige Hubkraft darf nie überschritten
werden. Der niedrigste Wert gilt.
• Sich vor dem Einsatz eines Arbeitsgerätes über seine Hubfähigkeit infor-
mieren.
• Ist ein Löffel oder ein Arbeitsgerät (Hammer, usw.) angebaut, so muss das
Eigengewicht und der Inhalt des Löffels von der angegebenen Hubfähigkeit
in der Tabelle abgezogen werden. Weiters ist die Dichte des Ladegutes zu
berücksichtigen.
• Mit diesem Fahrzeug ist jeglicher Hebezeugbetrieb verboten.
HINWEIS
Beim Überschreiten der angegebenen Hubfähigkeit besteht die Gefahr von
Sachschäden durch Umkippen des Fahrzeugs.
• Die in der Tabelle angegebene zulässige Hubfähigkeit darf nie überschrit-
ten werden. Der niedrigste Wert gilt.
Information!
Die Angaben gelten nur als Richtwerte. Arbeitsgeräte, unebener Boden und
weiche oder schlechte Bodenverhältnisse wirken sich auf die Hubfähigkeit
aus. Der Fahrer muss diese Einflüsse berücksichtigen.
A Ausladung von Drehkranzmitte
B Höhe
Alle Tabellenwerte sind in kg (lbs) angegeben, bei waagrechter Stellung auf tragfestem
und ebenem Untergrund sowie ohne Löffel oder einem Arbeitsgerät.
Berechnungsgrundlage: gemäß ISO 10567.
Einstelldruck am Hubarmzylinder: 17000 kPa (2466 psi)
Die Hubkraft des Fahrzeuges ist durch die hydraulische Leistung bzw. durch die Kippsi-
cherheit begrenzt.
Es werden weder 75% der statischen Kipplast noch 87% der hydraulischen Hubkraft über-
schritten.
Die Hubfähigkeit gilt unter folgenden Bedingungen:
• Schmier- und Betriebsmittel auf den vorgeschriebenen Ständen.
• Voller Kraftstofftank.
• Fahrzeug auf Betriebstemperatur.
• Gewicht des Fahrers: 75 kg (165 lbs).
Technische Daten
