Einleitung

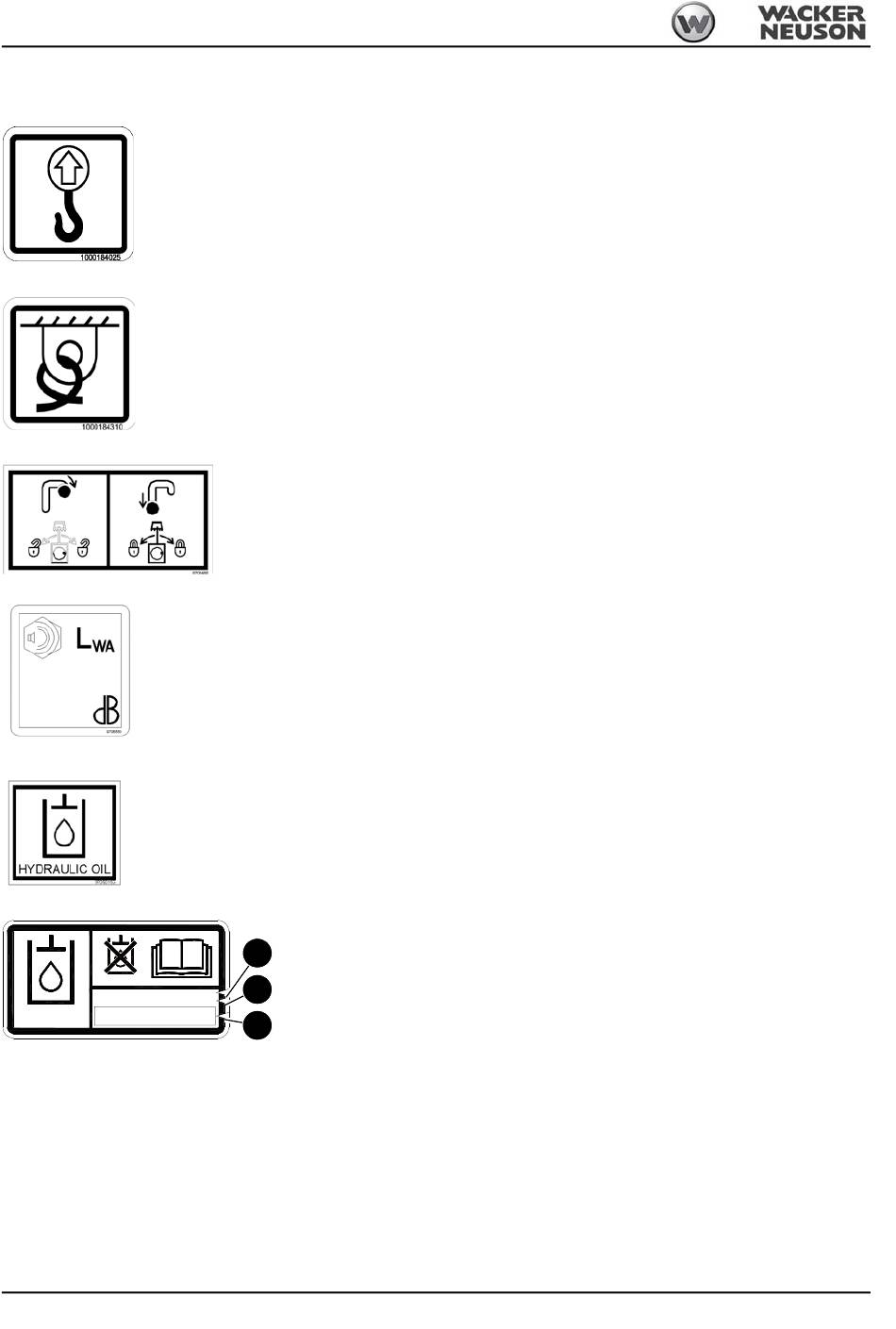

Abb. 4: Halteösen
Abb. 5: Verzurrung der Anschlagpunkte
Abb. 6: Sperre Drehantrieb
93
Abb. 7: Angabe der Geräuschemission
Abb. 8: Hydrauliköl
BIO
HYDRAULIC OIL
BP Biohyd SE-S 46 | 1000097823
Panolin HLP Synth 46 | 1000097826
BIO
HYDRAULIC OIL
Abb. 9: Bio-Hydrauliköl
1-12
Nachfolgend sind nur die Schilder und Symbole aufgeführt, die weder erklärenden Text
beinhalten, noch in den nachfolgenden Kapiteln erläutert werden.
Bedeutung
An den Halteösen wird das Fahrzeug gehoben
– siehe Kapitel
Position
Am Planierschild links und rechts, am Armsystem links+rechts
Bedeutung
Weist auf die Anschlagpunkte für die Verzurrung am Fahrzeug hin.
An den Anschlagpunkt wird das Fahrzeug bei Verladung und Transport verzurrt.
– siehe Kapitel
Position
Am Planierschild links und rechts, am Unterwagen mittig;
Bedeutung
Dieser Aufkleber zeigt, wie der Oberwagen gesperrt werden kann.
Position
Vorne auf der Motorhaube
Bedeutung
Angabe der Geräuschpegel, die vom Fahrzeug erzeugt werden.
L = Schalleistungspegel
WA
weitere Angaben
Position
Vorne auf der Motorhaube
Bedeutung
Es befindet sich Hydrauliköl im Tank.
Position
Am Hydrauliktank
Bedeutung (Option)
Es befindet sich Bio-Hydrauliköl im Tank.
1
Je nach verwendetem Bio Hydrauliköl, ist das Dreieck an der Seite ausgeschnitten.
2
1 BP Biohyd SE-S 46
2 Panolin HLP Synth 46
3
1000252423
3 Anderer Bio-Hydraulikölhersteller
Bei Betrieb mit einem emissionsfreien Aggregat sich darf weder im Bagger, noch im
Aggregat Bio-Hydrauliköl befinden.
Position
Unter der Motorhaube am Hydrauliköltank
Fahrzeug mit Kran verladen auf Seite 3-44
Fahrzeug verzurren auf Seite 3-47
– siehe Kapitel 6.8 Geräuschmessung auf Seite 6-6
