Schmierung Drehkranz-Kugellaufbahn - Wacker Neuson 803 Betriebsanleitung

Wartung

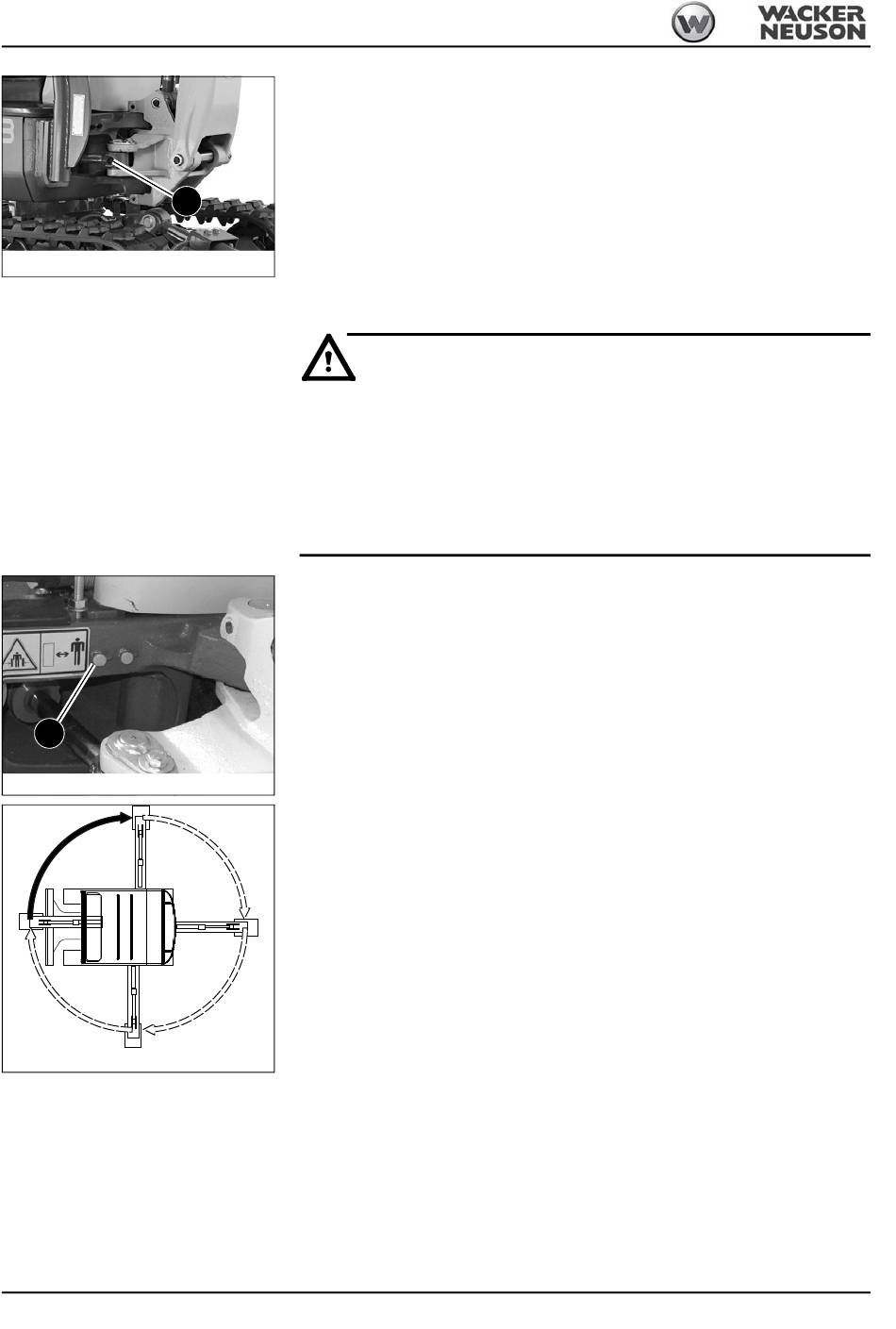

Abb. 207: Schmierstelle Schwenkkonsole

Schmierung Drehkranz-Kugellaufbahn

11
Abb. 208: Schmierstellen Kugellaufbahn
Abb. 209: Oberwagen um je 90° drehen
5-22
☞
Eine weitere Schmierstelle befindet sich an der rechten Seite der Schwenkkonsole.
☞
Schmierstelle 10 mit der Fettpresse abschmieren.
☞
Austretendes Schmierfett abwischen.
10
1
2
3
4
5
6
7
8
9
GEFAHR
Quetschgefahr! Beim Schmiervorgang darf der Oberwagen
nicht gedreht werden.
Gefahr von schweren Quetschungen, die Tod oder schwere Körperverlet-
zungen zur Folge haben.
• Fahrzeug abstellen.
• Oberwagen nicht drehen.
Fahrzeug auf waagrechtem, tragfestem und ebenem Untergrund abstellen.
Armsystem und Planierschild auf den Boden absenken.
Motor abstellen, Zündschlüssel abziehen und verwahren.
Sicherungssperrhebel hochklappen.
Schmierstelle 11 mit der Fettpresse mit einem Hub abschmieren.
Motor starten, Armsystem und Planierschild anheben.
Oberwagen um 90° drehen.
Punkte 2 - 7 dreimal wiederholen, bis der Oberwagen wieder in seiner Ausgangs-
position steht.
Oberwagen mehrmals um 360° drehen.
– siehe Kapitel Fahrzeug abstellen auf Seite 5-21
