Oberwagenarretierung - Wacker Neuson 803 Betriebsanleitung

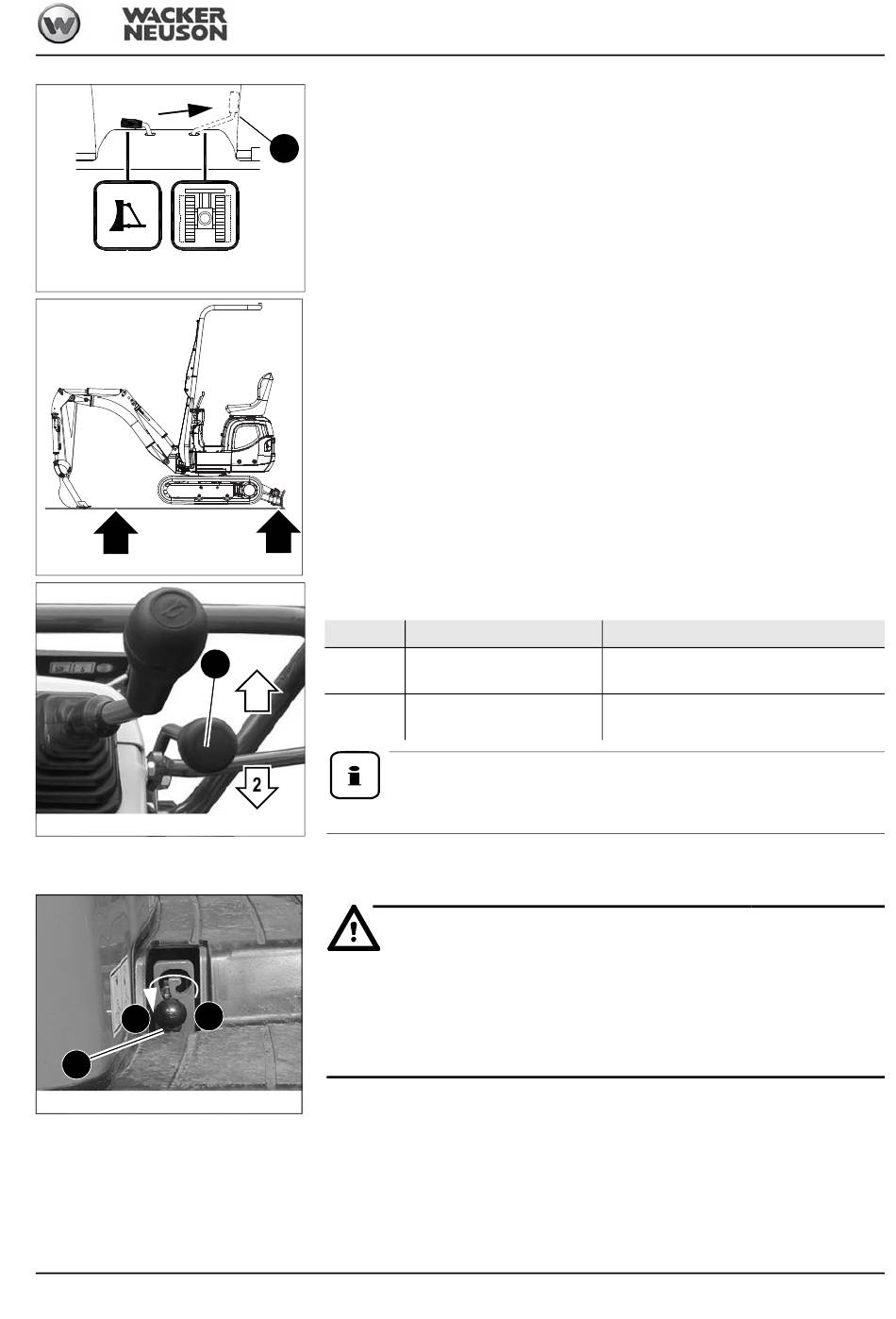

Abb. 71: Teleskopfahrwerk
Abb. 72: Bagger heben
Abb. 73: Teleskopfahrwerk

Oberwagenarretierung

A
B
2
Abb. 74: Oberwagenarretierung
BA 803 de - Ausgabe 3.7 * 803b330.fm
☞
Hebel 6 in die rechte Endlage bringen
6
☞
Fahrzeug mittels Armsystem und Planierschild gleichmäßig und waagrecht anheben
☞
Die Steuerung des Teleskopfahrwerkes erfolgt durch den Steuerhebel 5:
Stellung
5
1
1
2
Die Oberwagenarretierung verhindert ein Verdrehen des Oberwagens bei längeren Fahr-
ten mit der Maschine oder dient zur Fixierung beim Transport.
Oberwagen sperren
☞
Hebel 2 von Position A nach Position B ziehen
Oberwagen entsperren
☞
Hebel 2 von Position B nach Position A schieben
Hebel
Nach vor drücken
Zurück ziehen
Information!
Den Hebel 5 so lange betätigen, bis das Fahrwerk seine Endlage erreicht hat.
WARNUNG Warnung!
Unfallgefahr durch unsachgemäßen Transport!
Kann zu schweren Verletzungen oder Tod führen.
• Oberwagen sperren.
• Fahrzeug und Anbauteile vorschriftsgemäß sichern.
Bedienung
Funktion
Das Fahrwerk fährt auseinander
(breite Spurweite)
Das Fahrwerk fährt zusammen
(schmale Spurweite)
3-25
