Montieren
3.2 Montage an die SIMATIC ET 200SP
3.2
Montage an die SIMATIC ET 200SP
Montage an die SIMATIC ET 200SP
Verwenden Sie die Wägeelektronik ausschließlich zusammen mit einem dezentralen
Peripheriesystem SIMATIC ET 200SP. Bauen Sie die Wägeelektronik in einen Schaltschrank ein.
Befolgen Sie die Angaben zu Schutzklasse und Verschmutzungsgrad im Kapitel Technische
Daten (Seite 113).
Befolgen Sie bei der Montage der SIMATIC-Komponenten mit der hier beschriebenen
Wägeelektronik die Aufbau-, Montage- und Verdrahtungsrichtlinien für die SIMATIC ET 200SP.
Siehe Systemhandbuch (https://support.industry.siemens.com/cs/ww/de/view/109742709)
der SIMATIC ET 200SP.
Die Wägeelektronik wird auf die SIMATIC ET 200SP Baseunit (BU) aufgeschnappt.
An der BaseUnit der Wägeelektronik schließen Sie die Wägezellen, die Digitaleingangs- und die
Digitalausgangssignale an. Die Einspeisung der Versorgungsspannung an der hellen BaseUnit
der zugehörigen Potenzialgruppe versorgt die Wägeelektronik und die Digitalausgänge und
erzeugt die Wägezellenversorgungsspannung. Alle Informationen zum Anschließen finden Sie
im Kapitel Anschließen (Seite 21).

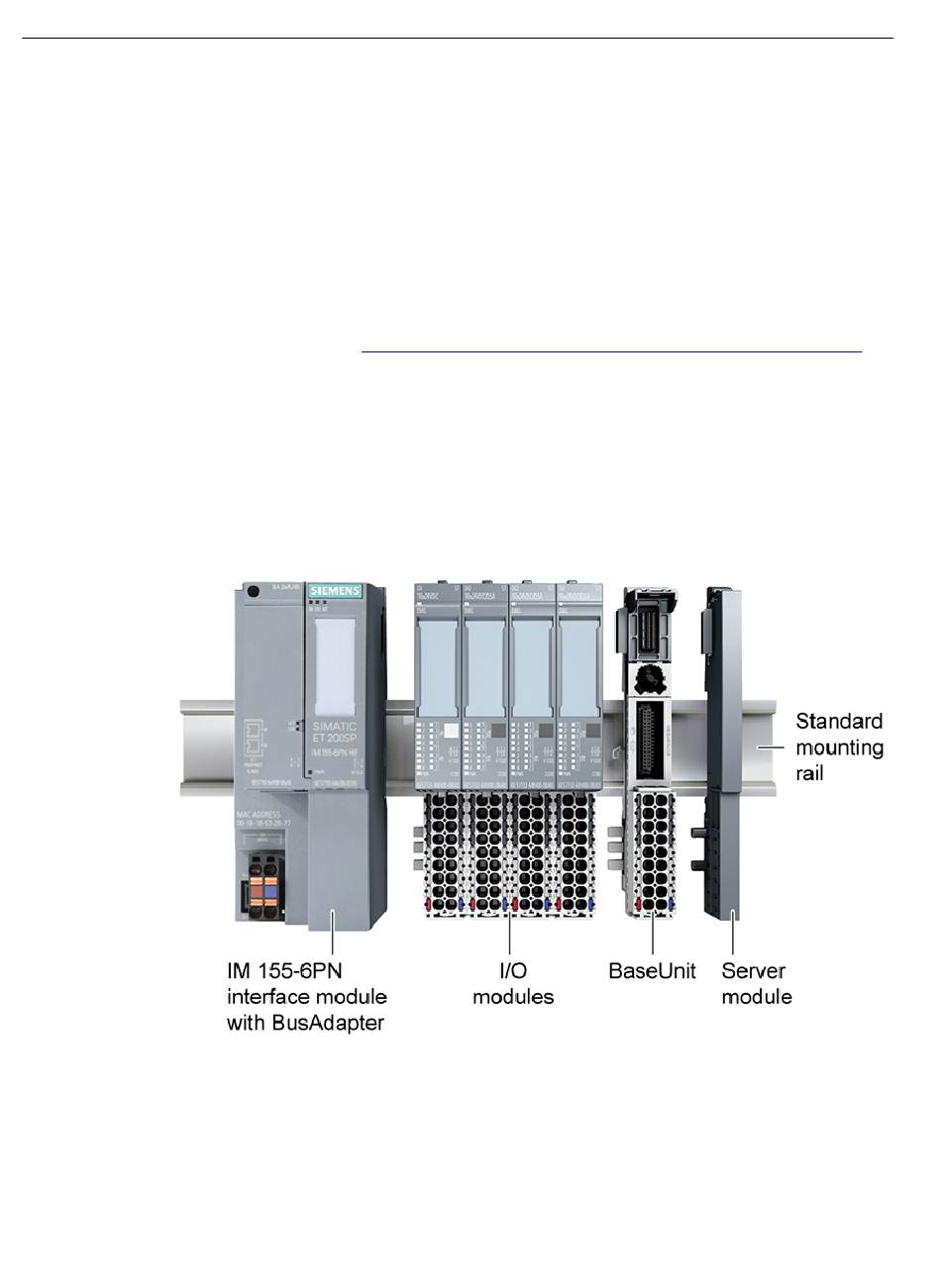

Bild 3-1
16
Montage an die SIMATIC ET 200SP
Technologiemodul TM SIWAREX WP341 HF
Betriebsanleitung, 08/2022, A5E52180510-AA
