8.5 Verwenden des Eingangsmoduls (wenn vor Lieferung ab Werk angegeben, für Motoranalyse)
8.5 Verwenden des Eingangsmoduls
(wenn vor Lieferung ab Werk
angegeben, für Motoranalyse)
Die Motoranalyse kann durchgeführt werden, wenn das Modell 9791 Eingangsmodul oder 9793
Eingangsmodul + D/A-Ausgangsmodul (nachfolgend als Motoranalyseoption bezeichnet) installiert ist.
Mit der Motoranalyseoption können Drehmoment, Drehzahl, Motorleistung und Schlupf durch Erfassen
der Signale von einem Tachometer, Drehmomentsensor oder (Inkremental-) Drehgeber gemessen
werden.
Anschließen von Drehmomentmesser und Tachometer
Wenn die Motoranalyseoption installiert ist, wenden Sie Drehmomentsignale am CH A-Anschluss und
Drehgebersignale an den Anschlüssen CH B und CH Z an (isolierte BNC-Anschlüsse an der Rückseite
des Instruments).
Die Anschlüsse von CH A, CH B und CH Z sind isoliert, um Drehmomentmesser und Tachometer mit
unterschiedlichen Erdungsspannungen zu unterstützen.

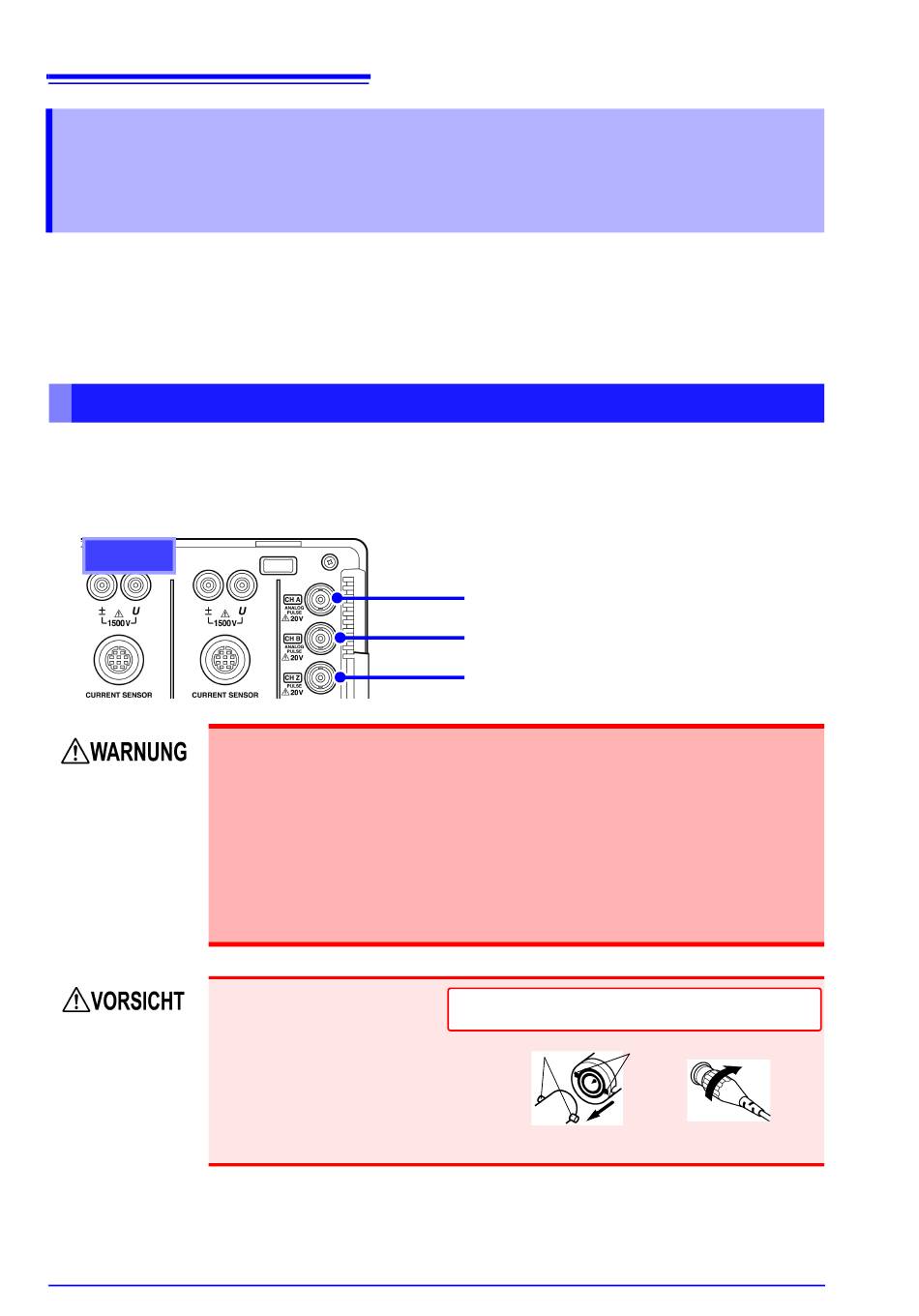

Rückseite
Um Stromschläge und Schäden am Instrument zu vermeiden, beachten Sie die
folgenden Punkte vor dem Anschließen an den CH A Drehmomentsignal-BNC-
Eingangsanschluss und die CH B und CH Z Rotationssignal-BNC-
Eingangsanschlüsse.
• Vor dem Anschließen schalten Sie das Instrument und alle anzuschließenden
Geräte aus.
• Die maximalen Eingangssignalwerte dürfen nicht überschritten werden.
• Wenn sich während des Vorgangs ein Stecker löst und in Kontakt mit einem
anderen Leiter kommt, kann es zu schweren Unfällen kommen. Stellen Sie
sicher, dass alle Verbindungen fest angeschlossen sind.
Zum Herausziehen eines
BNC-Anschlusses immer den
Stecker greifen und die
Verriegelung lösen. Durch den
Versuch, den Stecker ohne
Lösen der Verriegelung
herauszuziehen, oder durch
übermäßig starkes Ziehen am
Kabel werden die Steckverbinder beschädigt.
CH A Drehmomentsignal-BNC-
Eingangsanschluss
CH B Rotationssignal-BNC-Eingangsanschlüsse
CH Z Rotationssignal-BNC-Eingangsanschlüsse
Verbinden von Instrument und Eingangsgeräten
mit dem L9217 Prüfleitung von Hioki.
Führungsstifte am
Instrumentstecker
Aussparungen am BNC-Anschluss
Verriegelung
